Инструкция по эксплуатации Samson 44-6 B Перепускной клапан
Страница 4
Конструкция и принцип действия
1.
Конструкция и принцип действия
См.тажке рис.1 на стр.5
В состав перепускного клапана входит
клапан (1) с седлом (3), плунжером (2) и
разгрузочным сильфоном (6), а также
нижняя часть с рабочим сильфоном (5),
установочной пружиной (7) и задатчиком
(8/9).
Перепускной клапан предназначен для
стабилизации давления на входе и
поддержания его на заданном уровне.
При отсутствии давления в системе
клапан полностью закрыт. Если давление
на входе клапана превышает заданное
значение, то клапан открывается.
Регулируемая среда протекает через
клапан
в
направлении,
указанном
стрелкой, через свободное сечение
между седлом и плунжером. Положение
плунжера (2) определяет
величину
расхода между плунжером и седлом (3) и
таким образом давление на входе
клапана.
Регулируемое входное давление р1
передается по каналу в корпусе клапана
(4)
на рабочий сильфон (5), где
преобразуется в перестановочное усилие.
Это регулирующее усилие устанавливает
плунжер
клапана
в
положение,
соответствующее
усилию
пружины
задатчика (7). Усилие
пружины
устанавливается при помощи задатчика
(8/9).
1.1
Рабочая
среда,
диапазон
применения
Перепускной клапан давления Тип 44-
6
В для газов, жидкостей и пара
Макс.допустимые температуры:
-
Невоспламеняющиеся газы – до 80ºС
-
Жидкости – до 150 ºС
-
Азот – до 200ºС
-
Пар – до 200ºС
2.
Монтаж
Трубопровод
перед
монтажом
регулятора
необходимо
тщательно
промыть, для того чтобы твердые
частицы, сварочная окалина и прочие
загрязнения не нарушали нормального
функционирования прибора, но, прежде
всего, надежного затвора.
Прибор должен быть установлен без
механических напряжений. В противном
случае вблизи соединительных фланцев
следует
предусмотреть
опоры
трубопровода. Опоры нельзя подставлять
непосредственно под клапан или привод.
Важно!
Перед
перепускным
клапаном
обязательно
ставится
грязеуловитель (например, SAMSON
тип 2 NI с размером ячейки 0,25 мм).
См.раздел 2.2.
2.1
Монтажное положение
Установите регулятор так,
чтобы направление потока
среды
совпадало
с
направлением стрелки на
корпусе прибора.
-
Для жидкостей и газов ≤
150º
С – монтаж в любом
положении
-

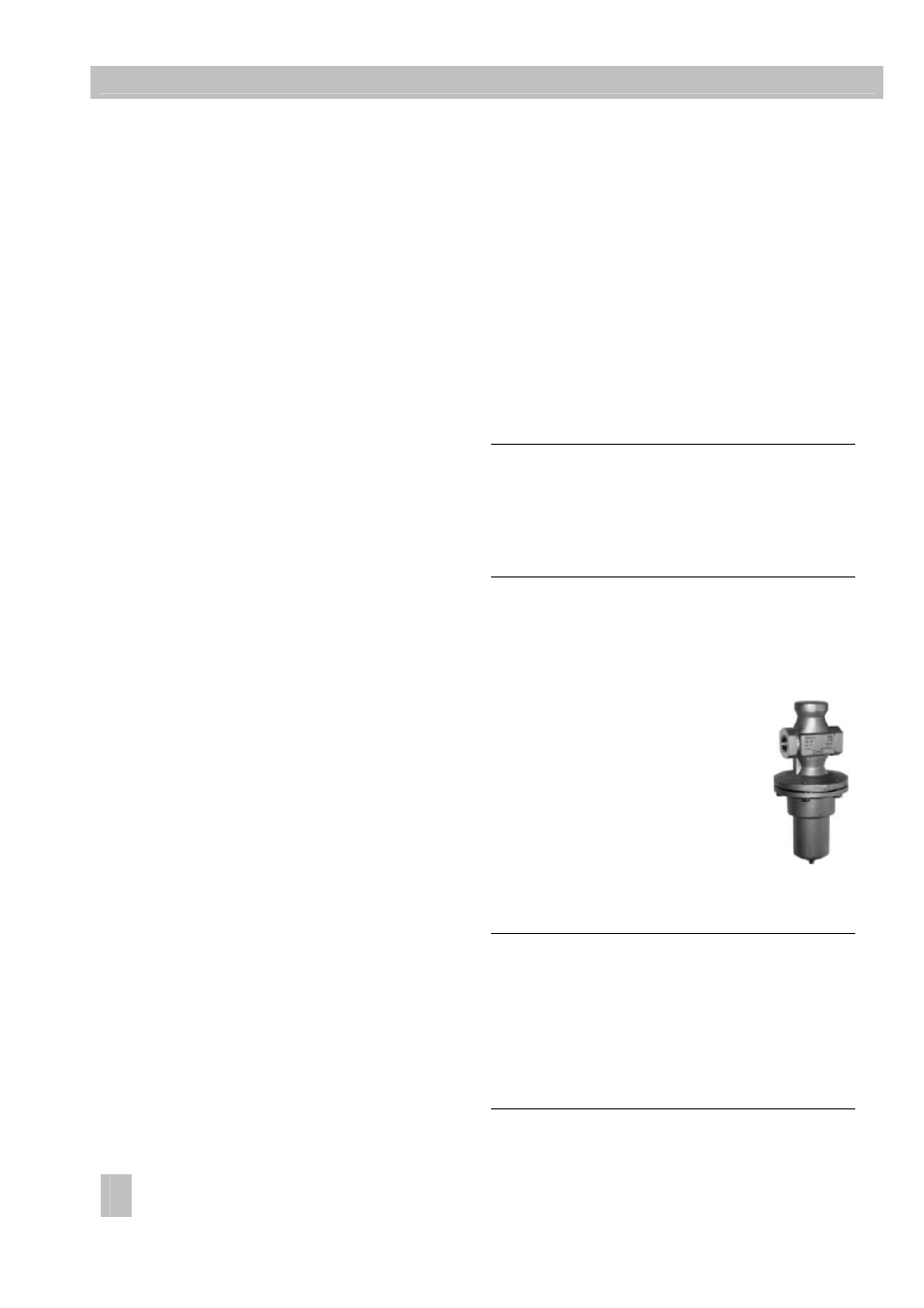

Для пара ≥ 150ºС –
монтаж на горизонтальном
трубопроводе
приводом
вниз (см.фото)
Важно!
Убедитесь, что на месте монтажа не
возникает перегрева из-за повышенной
температуры рабочей среды или
недостаточного
рассеяния
тепла.
Поэтому
никогда
не
изолируйте
корпуса из красной латуни вместе с
трубопроводом.
4
ЕВ 2626-2 RU
