Инструкция по эксплуатации Samson 3535 Трёхходовой клапан
Страница 4
2. Установка
Сборка клапана с приводом произво-
дится на заводе-изготовителе.
Подробные данные, касающиеся уста-
новленного сервопривода содержатся
в соответствующей инструкции по мон-
тажу и эксплуатации.
2.1 Монтажное положение
Монтажное положение – по усмотре-
нию, но с обязательным уч¸том ограни-
чений, обусловленных особенностями
установленного сервопривода.
При установке клапана необходимо из-
бегать создания монтажных напряже-
ний на клапане. В случае необходимо-
сти поставить подпорки под трубопро-
воды вблизи присоединяемых концов.
Категорически запрещается ставить
подпорки с упором под клапан или
сервопривод.
Перед установкой клапана тщательно
промойте трубопроводы!
2.2 Схема подключения регулирую-
щего клапана
Подключение регулирующего клапана
производить по схеме на рис. 3 в со-
ответствии с его назначением.
Положение безопасности: клапан запи-
рает греющую или открывает охлажда-
ющую среду.
Компоновка плунжерной пары для сме-
сительного или распределительного
клапана показана на табличке
на
корпусе клапана.
4

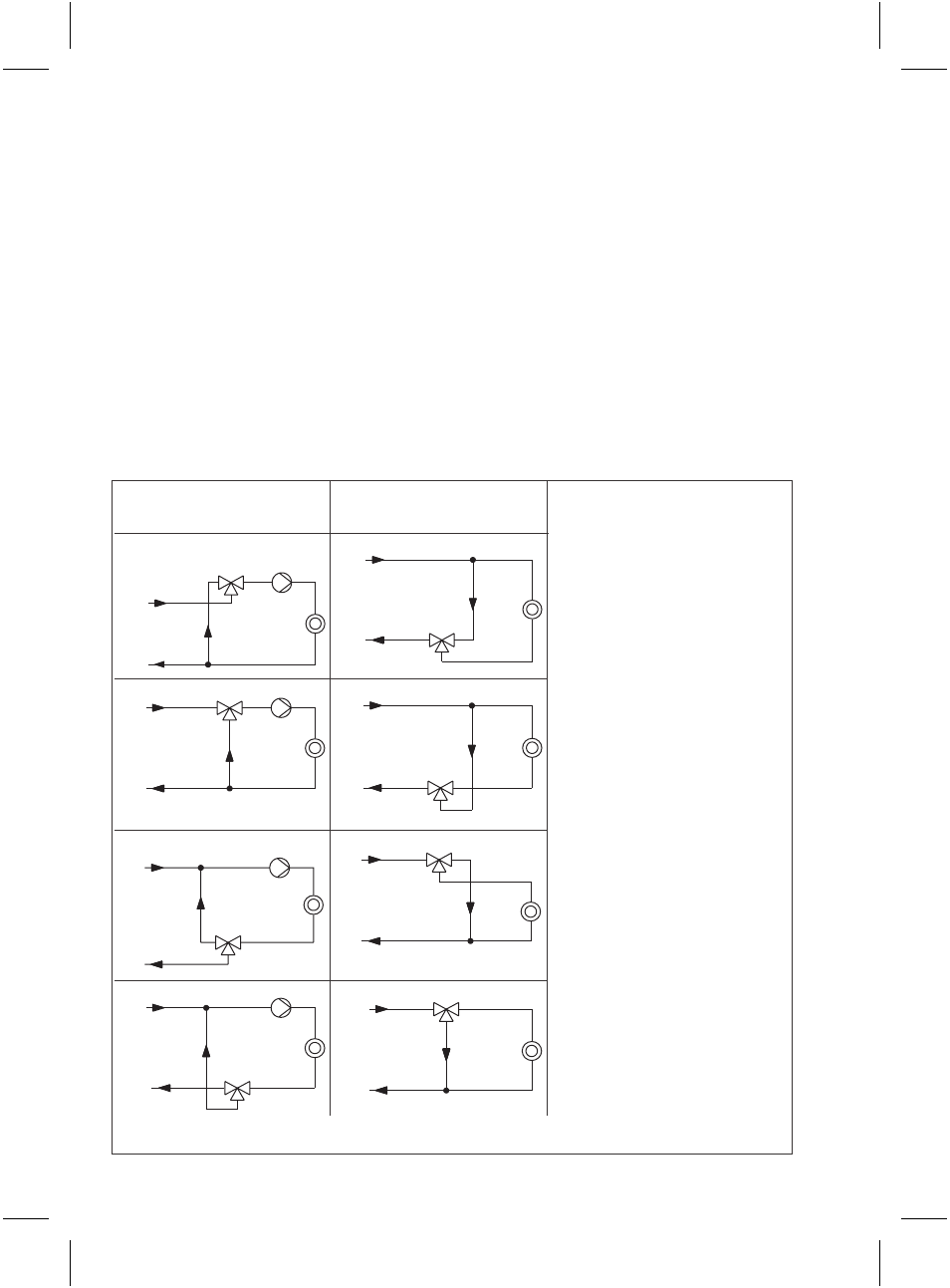

Рис. 3 · Примеры схем подключения
1)
FA = пружина выдвигает шток
привода
FE = пружина втягивает шток
привода
Обогрев со смесительным
клапаном FA
1)
Охлаждение со смесительным
клапаном FE
1)
a) Установка в подающей линии
b) Установка в обратной линии
Обогрев со смесительным
клапаном FA
1)
Охлаждение со смесительным
клапаном FE
1)
a) Установка в подающей линии
b) Установка в обратной линии
Обогрев с распределительным
клапаном FA
1)
Охлаждение с распределительным
клапаном
1)
e) Установка в обратной линии
f) Установка в подающей линии
Обогрев с распределительным
клапаном FA
1)
Охлаждение с распределительным
клапаном
1)
e) Установка в обратной линии
f) Установка в подающей линии
Распределительный режим
Регулирование расхода
Q = 0…100%
Смесительный режим
регулирование температуры
Q = постоянный
A
AB
B
подача
возврат
A
AB
B
подача
возврат
A
AB
B
подача
возврат
A
AB
B
подача
возврат
A
AB
B
подача
возврат
A
AB
B
подача
возврат
A
AB
B
подача
возврат
AB
A
B
подача
возврат
a
c
e
g
b
d
f
h
