Инструкция по эксплуатации Samson 5825 Электрический привод
Страница 11
Монтаж на клапан
Положение безопасности «Шток привода
втягивается»
Установить привод на клапан и крепко
затянуть накидную гайку (4) (момент затяжки
20
Нм).
3.2.2
Соединение
геометрическим
замыканием
Для положений безопасности «Шток привода
втягивается» и «Шток привода выдвигается»,
установите привод, как описано в разделе
3.1.2.
3.3
Монтажное положение
Регулирующий клапан монтируется на
трубопровод вместе с приводом Тип
5824/5825
вверх
приводом
с
целью
достижения заданной степени защиты.
3.4
Шкала хода
Шкала
хода
состоит
из
двух
противоположных шкал, необходимых для
согласования
с
клапанами
различных
исполнений. Использование одной из двух
шкал зависит от исполнения клапана
(
рис.4).
Проходные
и 3-ходовые
распределительные клапаны
При отгрузке прибора (стандартно) шкала
выставлена
таким
образом,
что
установочный штифт находится в позиции 0.
3-
ходовые смесительные клапаны
Извлеките шкалу, поверните ее и установите
вновь так, чтобы отверстие ( 6, 12 или 15)
соответствовало номинальному ходу 6, 12
или 15 мм и совпадало с установочным
штифтом.

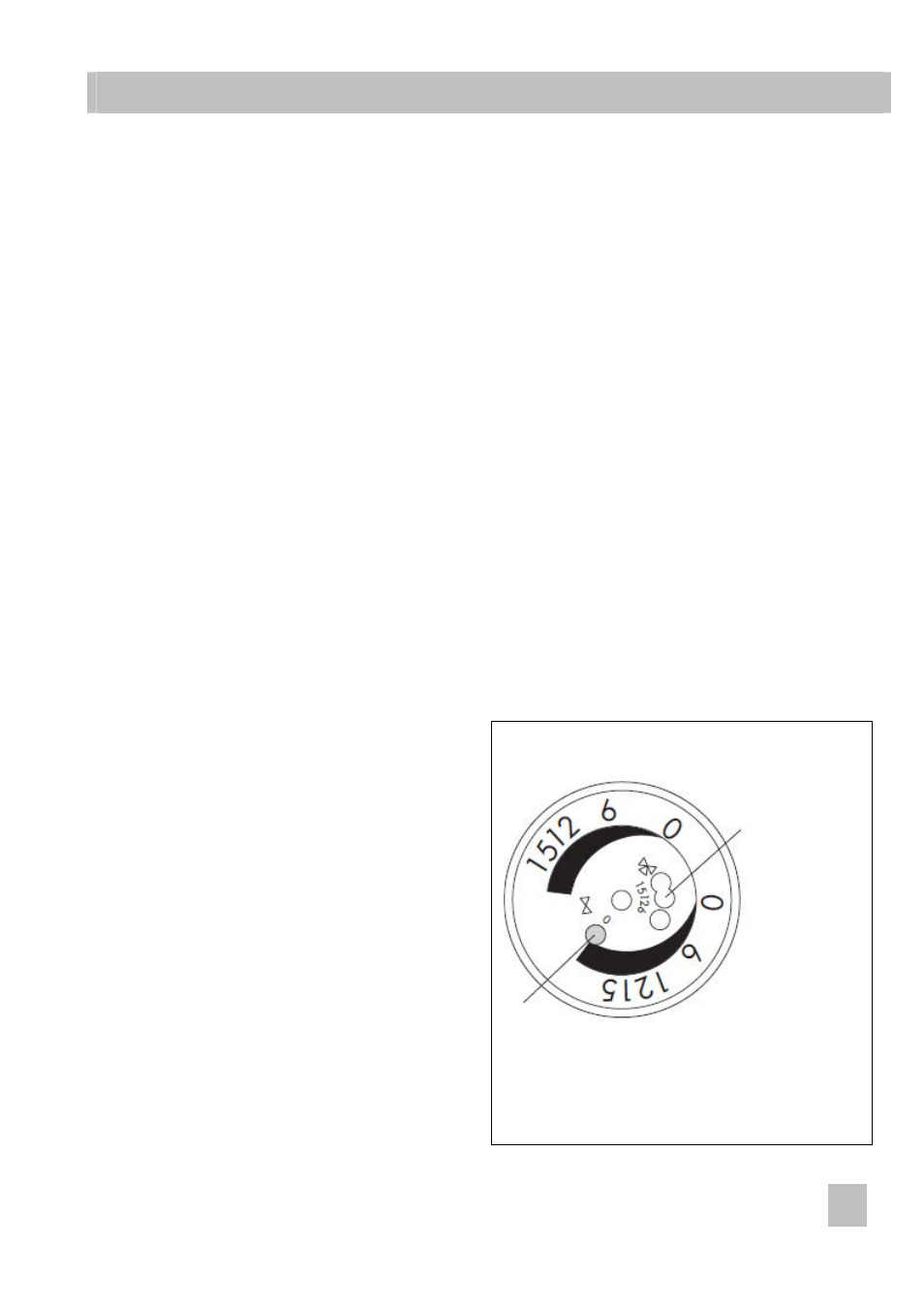

Рис.4 • Установка шкалы хода
ЕВ 5824-1 RU
11
отверстия для
установочного
штифта
для
смесительного
3-
ходового
клапана
установочный
штифт в позиции 0;
положение шкалы
для проходного и
распределительного
3-
ходового клапана
