9

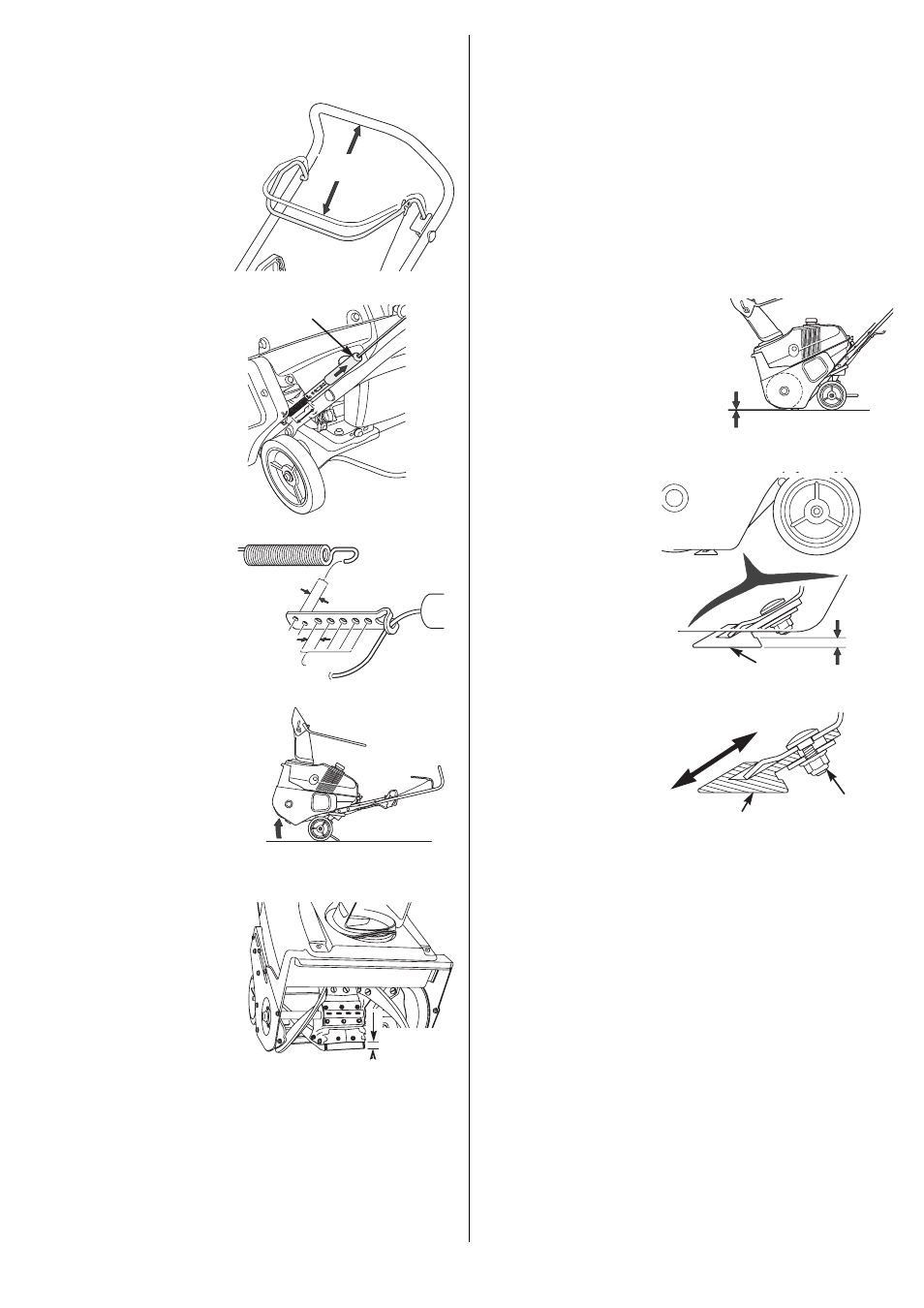

ЛЕЗВИЕ СКРЕБКА
Лезвие скребка изнашивается при нормальной эксплуатации и его необ-
ходимо заменять по достижении установленного предела. Толщина и
регулировка лезвия скребка определяют зазор между резиновыми
лопастями и опорной поверхностью снегоуборочной машины.
Проверка
1. Переведите топливный кран системы питания двигателя в положение
OFF.
2. Снимите наконечник свечи зажигания, чтобы избежать внезапного
запуска двигателя.
3. Проверьте лезвие скребка и убедитесь, что оно равномерно прилега-
ет к опорной поверхности снегоуборочной машины. В противном
случае проведите регулировку.
4. Измерьте расстояние
между опорной поверх-
ностью снегоуборочной
машины и самой нижней
точкой резиновой лопа-
сти шнека. Зазор между
лопастью и опорной
поверхностью должен
составлять 1–3 мм.
Если величина зазора не
соответствует этому зна-
чению, отрегулируйте
лезвие скребка. Смотри
приведенный ниже раз-
дел «Регулировка лез-
вия скребка».
5. Наклоните снегоубороч-
ную машину назад и
измерьте толщину лез-
вия скребка. Замените
лезвие скребка, если его
толщина менее 2 мм.
Регулировка лезвия
скребка
1. Наклоните снегоубороч-
ную машину вперед,
чтобы обеспечить
доступ снизу к лезвию
скребка.
2. Ослабьте (не отворачи-
вайте!) три фланцевые гайки [1] на лезвии скребка [2].
3. Слегка переместите вниз лезвие скребка. Затяните самоконтрящиеся
гайки и повторите проверку зазора.
Для обеспечения необходимого зазора повторите данную процедуру.
Если вам не удается обеспечить зазор между лопастью и опорной
поверхностью величиной 1–3 мм, то следует заменить лезвие скребка.
ШНЕК
Свободный ход рукоятки включения привода шнека
Проверка
Перемещайте рукоятку включе-
ния привода шнека до тех пор,
пока не почувствуете сопротив-
ление со стороны троса.
Измерьте расстояние, как пока-
зано на рисунке.
ХОД РУКОЯТКИ ВКЛЮЧЕНИЯ
ПРИВОДА ШНЕКА: 190 ~ 205 мм
Регулировка
1. Потяните вверх кожух пружи-
ны [1], чтобы открыть пружи-
ну, работающую на
растяжение. Измените закре-
пление либо троса, либо пру-
жины на металлической
пластине таким образом,
чтобы обеспечить правильный
ход включения привода шнека.
Перемещение пружины обе-
спечивает изменение хода на
6 мм, а перемещение троса
обеспечивает изменение
длины троса на 10 мм.
2. Оденьте кожух на пружину.
Проверка лопастей
шнека
Лопасти являются толстыми рези-
новыми деталями, закрепленными
болтами по краям шнека. Лопасти
подвержены износу и их следует
регулярно проверять и заменять,
если износ превышает установлен-
ный предел.
1. Установите снегоуборочную
машину на плоскую ровную
поверхность.
2. Отсоедините наконечник свечи
зажигания и поверните топлив-
ный кран в положение OFF.
3. Наклоните снегоуборочную
машину назад так, чтобы кожух
шнека был поднят на достаточ-
ную высоту.
4. Проверьте лопасти шнека и
убедитесь, что они в хорошем
состоянии и надежно закре-
плены.
5. Измерьте расстояние от края резиновой лопасти до края металличе-
ской опоры шнека.
ПРЕДЕЛЬНАЯ ВЕЛИЧИНА ДЛЯ ЛОПАСТИ ШНЕКА: 15 мм
Замену лопастей шнека следует проводить только на станции обслужи-
вания официального дилера компании Honda. Если лопасти изношены,
также может понадобиться замена лезвия скребка (страница 10).
190 ~ 205 мм
[1]
6 мм
10 мм
1 ~ 3 мм
2 мм
[1]
[1]
[2]
15 мм
