Инструкция по эксплуатации Samson 3260-2780 Регулирующий клапан
Страница 8
8
4. Электрические подключения
При
прокладке
электрических
коммуникаций обязательно следует
соблюдать
предписания
по
оборудованию и монтажу силовых
электроустановок.
4.1 Клапан тип 3260/5824 с приводом
тип 5824
Электрические подключения выполнить через
кабельные вводы согласно рис. 7.
Управляющие сигналы от регулятора подать на
контакты eL и aL.
Если подать напряжение на eL, то двигатель
втянет шток внутрь привода (положение «шток
привода втягивается»).
Если напряжение подать на aL , шток привода
выдвинется
(положение
«шток
привода
выдвигается»).
Приводы в параллельном режиме работы
должны
управляться
через
раздельно
расположенные контакты, т.к. общий отвод
только от одного ОТКР- или ЗАКР-контакта
может привести к колебанию приводов между
конечными положениями.
Более
подробная
информация
об
электрическом приводе содержится в
«Инструкции по монтажу и эксплуатации EB
5824».
4.2 Клапан тип 3260-2 с приводом
тип 5802
Электрические подключения выполнить через
кабельные вводы согласно рис. 8.
Управляющие сигналы от регулятора подать на
контакты 1L и 2L.
Если подать напряжение на 2L, то двигатель
через ходовой механизм втянет шток внутрь
привода
(положение
«шток
привода
втягивается» -“e”).
Если напряжение подать на 1L , шток привода
выдвинется
(положение
«шток
привода
выдвигается» -“α”).
Более
подробная
информация
об
электрическом приводе содержится в
«Инструкции по монтажу и эксплуатации EB
5801».

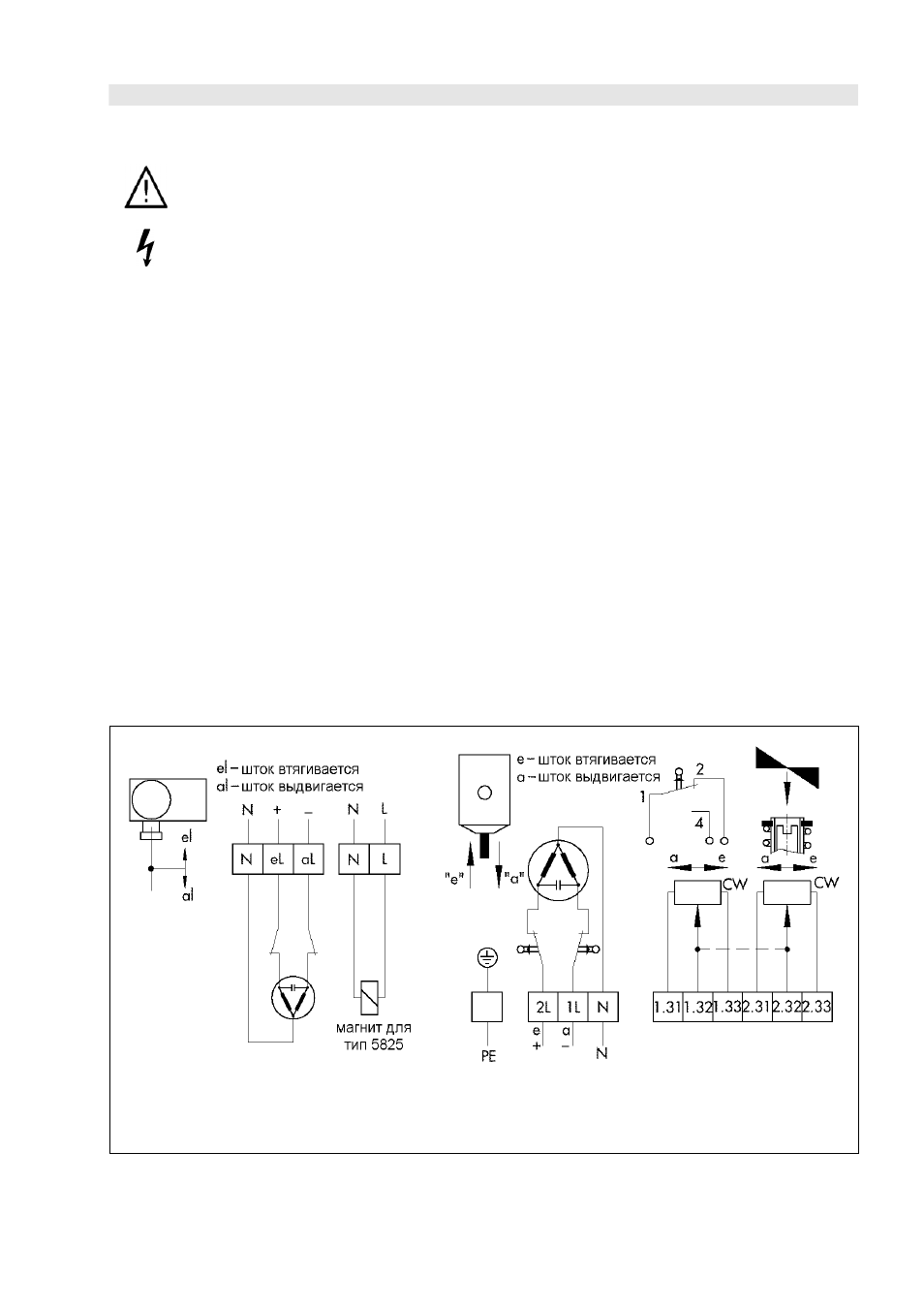

Рис. 7 • Привод тип 5824/ 5825 Рис. 8 • Привод тип 5802
