Техническое
обслуживание
–
Замена
деталей
14
ЕВ
8015 RU

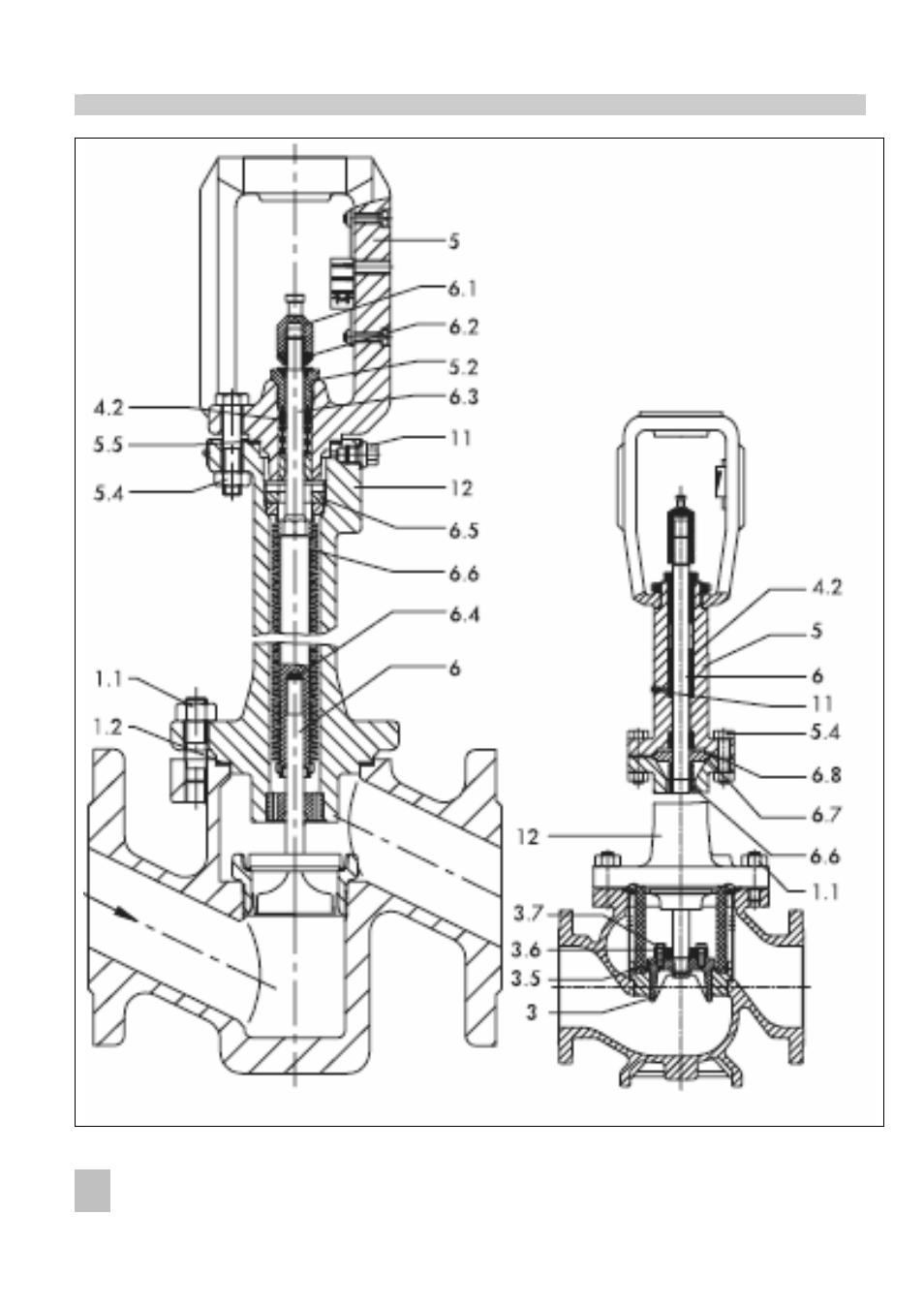

Ду 15…150
(корпус из кованой
стали)
1.1
Гайки
1.2
Уплотнительная
прокладка
3
Плунжер
3.5
Зажимное кольцо
3.6
Фланец
3.7
Винты
4.2
Сальник
5.
Верхняя часть
клапана
5.2
Резьбовая втулка
5.4
Болты
5.5
Уплотнительная
прокладка
6
Шток плунжера
6.1
Соединительная
муфта
6.2
Контргайка
6.3
Удлинитель штока
плунжера
6.4
Шайбы
6.5
Гайка (Ду 15...150)
6.6
Металлический
сильфон
6.7
Уплотнительное
кольцо
6.8
Уплотнительное
кольцо (Ду 200…300)
11 Контрольный
штуцер
Ду 200…300
(с делителем
потока)
