Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер
Страница 47
Ввод в эксплуатацию – Настройки
EB 8387-5 RU
47

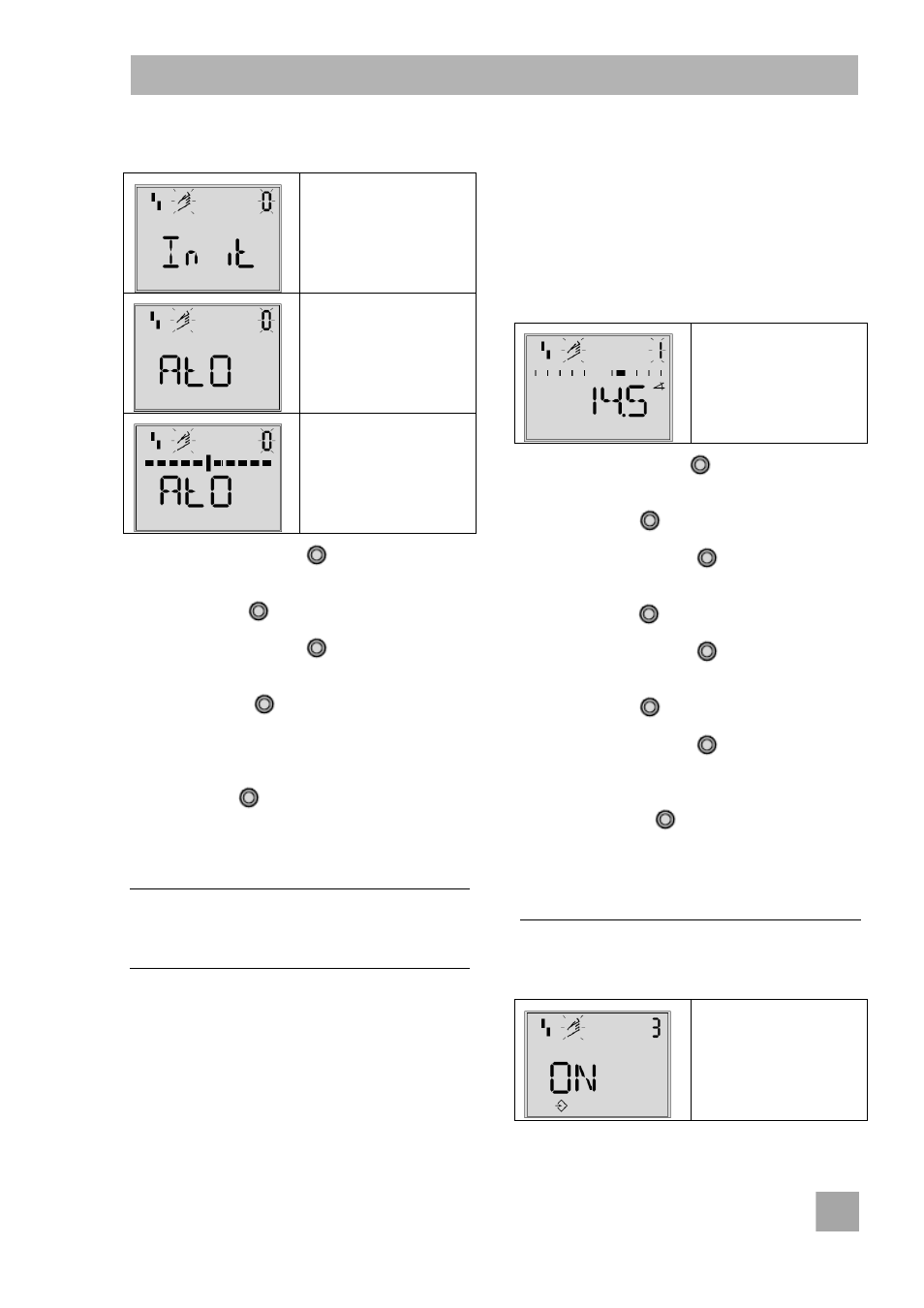

Начало инициализации:
Инициализация
Задание положения
безопасности
Состояние,
индицируемое до
начала
инициализации
Поворачивать кнопку
, пока на экране
дисплея не появится Код 0
Нажать кнопку
, Код 0 начинает мерцать.
Поворачивать кнопку
, пока на экране
дисплея не появится Init (Инициализация)
Нажать кнопку
. Появляется настройка
положения безопасности AtO (Подача
воздуха открывает клапан) или AtC
(Подача воздуха закрывает клапана).
Удерживать
нажатой в течение 6
секунд.
Инициализация
начинается
после
остановки индикации процесса.
Примечание:
После
инициализации
следует
проверить
направление
действия
и
изменить
его
при
необходимости (Код 7).
7.5.3. Инициализация по выбираемому
вручную
диапазону MAN
(manually selected range)
Перед началом инициализации следует
перевести регулирующий клапан вручную в
положение ОТКРЫТ (OPEN).
Позиционер
рассчитывает
дифференциальный ход / угол поворота,
используя положения ОТКРЫТ (OPEN) и
ЗАКРЫТ (CLOSED) и принимает его в
качестве рабочего диапазона с пределами
в виде начала диапазона хода / угла
поворота (Код 8) и конца диапазона хода /
угла поворота (Код 9).
Ввод положение ОТКРЫТО (OPEN):
Вводимая вручную
переменная (на
экран выводится
текущий угол
поворота)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 0
Нажать кнопку
, Код 0 начинает мерцать.
Поворачивать кнопку
, пока на экране
дисплея не появится MAN (РУЧНОЙ)
Нажать кнопку
.
Поворачивать кнопку
, пока на экране
дисплея не появится Код 1
Нажать кнопку
, Код 1 начинает мерцать.
Поворачивать кнопку
, пока на экране
дисплея не появится требуемое положение
ОТКРЫТО (OPEN).
Нажать кнопку
, чтобы подтвердить
выбор положения ОТКРЫТ (OPEN).
Разрешение конфигурирования:
Примечание: Если в течение 120 секунд
не вводится никаких установок, функция
разрешения
конфигурирования
отключается.
Конфигурирование
разрешено
Значение по
умолчанию: OFF
