Монтаж
EB 8367 RU
2. Монтаж
Тип 4744-1
Сигнализатор
конечных
положений
устанавливается на клапане слева или
справа, согласно требованиям DIN EN
60534-6 с использованием монтажного
комплекта зак.№.1400-5514.
Важно!
Несущую
плату
с
граничным
выключателем и штифт (4) следует
устанавливать таким образом, чтобы
при половинном рабочем ходе клапана
передаточный рычаг (1) располагался
горизонтально.
1. Привинтить плату (2) с обоими
винтами (3) на зажиме муфты
клапана.
2. Завинтить штифт (4) с гайками (5) на
плате.
Клапаны в исполнении на литой раме:
3. Установить
несущую
плату
сигнализатора
с
концевым
выключателем (выключателями) на
ребре Namur и прочно закрепить
винтом (6) с шайбой (7).
Клапаны в стержневом исполнении:
3. Установить
несущую
плату
сигнализатора
с
концевым
выключателем (выключателями) на
стержне клапана, выровнять ее и
закрепить с помощью зажима (8), гаек
(10) с шайбами (9).
Тип 4744-2
1. Разъединить скобы муфты на клапане
и заменить переднюю скобу на скобу с
зажимом из комплекта
дополнительных принадлежностей.
2. Перевести клапан в положение, при
котором требуется срабатывание
сигнализатора.
3. Установить зажимную плату на стойке
рамы и передвинуть ее так, чтобы
рычаг прилегал к зажиму муфты.
Выровнять зажимную плату и прочно
привинтить ее.

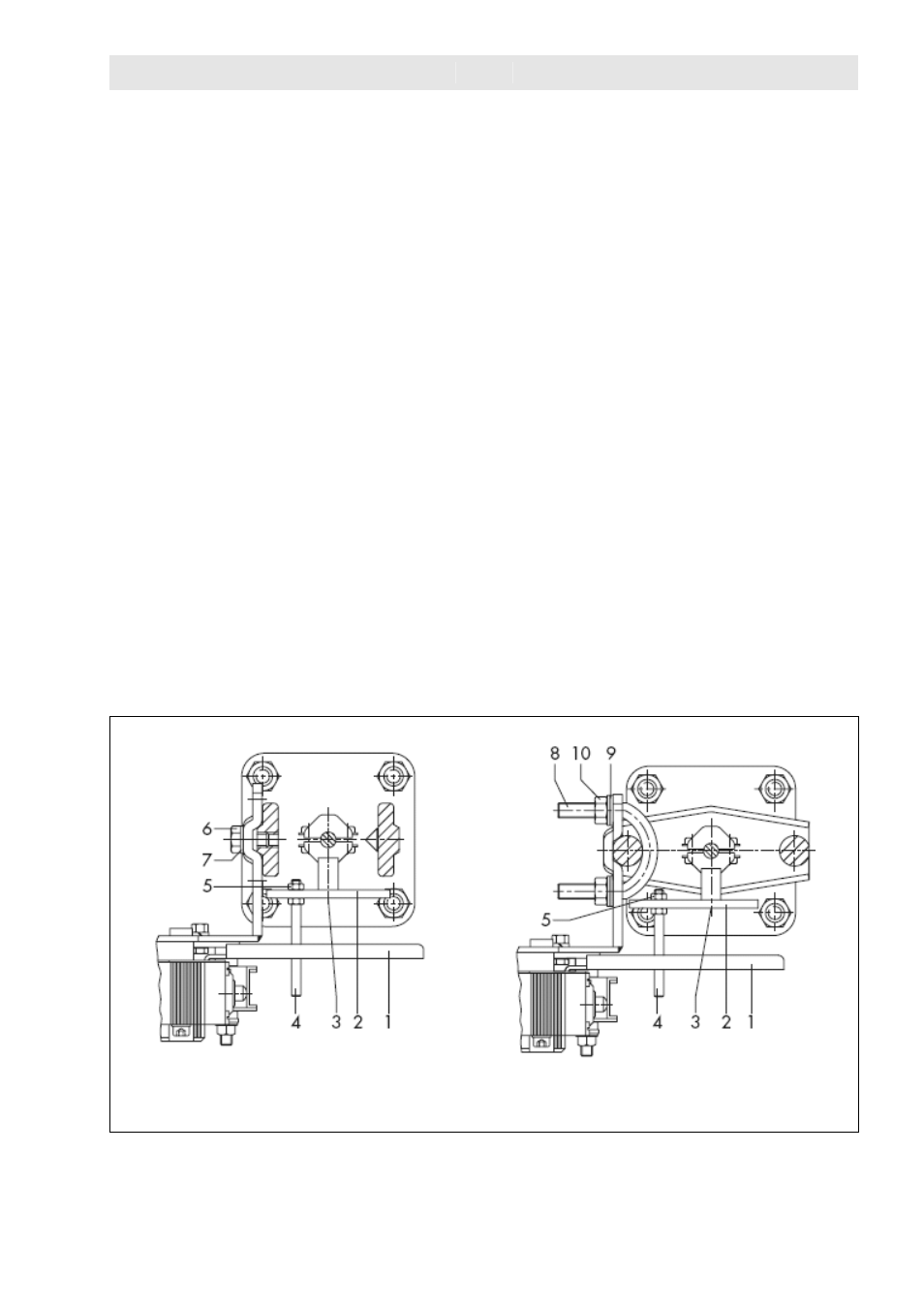

Рис.3 • Монтаж
1.
Рычаг
2.
Плата
3.
Винты
4.
Штифт
5.
Гайки
6.
Винт
7.
Шайбы
8.
Зажим
9.
Шайбы
10. Гайки
