Eb 3776 ru, Рис. 17 – Инструкция по эксплуатации Samson 3776 Сигнализатор
Страница 29
- 29 -
EB 3776 RU
Реле защиты от обрыва фаз и короткого
замыкания
Параметры защиты от обрыва фаз и коротких
замыканий задаются через ведущий модуль
AS-i Master с помощью программирующего
устройства. Управление осуществляется при
помощи DIP-переключателя (1) (см. таблицы
ниже).
Защита от обрыва фаз и коротких замыканий на
входах
Функция
Режим
Параметр
AS-i
Р1
DIP-переключ. (1)
№ 2
Off /Выкл Off
/Выкл 0
Off
/Выкл
Off /Выкл Off
/Выкл 0
On
/Вкл
Off /Выкл Off
/Выкл 1
Off
/Выкл
On /Вкл On
/Вкл 1
On
/Вкл
Защита от обрыва фаз и коротких замыканий на
выходе 1
Функция
Режим
Параметр
AS-i
Р2
DIP-переключ. (1)
№ 3
Off /Выкл Off
/Выкл 0
Off
/Выкл
Off /Выкл Off
/Выкл 0
On
/Вкл
Off /Выкл Off
/Выкл 1
Off
/Выкл
On /Вкл On
/Вкл 1
On
/Вкл
Защита от обрыва фаз и коротких замыканий на
выходе 2
Функция
Режим
Параметр
AS-i
Р3
DIP-переключ. (1)
№ 4
Off /Выкл Off
/Выкл 0
Off
/Выкл
Off /Выкл Off
/Выкл 0
On
/Вкл
Off /Выкл Off
/Выкл 1
Off
/Выкл
On /Вкл On
/Вкл 1
On
/Вкл
На обрыв фазы или короткое замыкание
указывает мигание красного светодиода (6).
При включенном реле защиты от обрыва фаз
и коротких замыканий сигнал инициатора
будет демпфирован в случае обрыва фазы и
не будет демпфирован в случае короткого
замыкания (светится желтый светодиод (3)
или (4)).
Индикация состояния
На плате расположены светодиоды (2) – (6),
служащие для индикации состояния клапанов
предварительного управления, инициаторов и
AS-интерфейсного модуля (см. таблицу).
Индикация состояния
Светодиод
Функция
Состояние
(2) желтый
Клапан 2
управляемый
(3) желтый
Инициатор 1
не демпфирован
(4) желтый
Инициатор 2
не демпфирован
(5) желтый
Клапан 1
управляемый
(6) зеленый AS-интерфейс.
модуль
энергия питания
в наличии
красный AS-интерфейс.
модуль
обрыв фазы,
замыкание или
обрыв связи
Адрес устройства
Параметры адреса устройства могут быть
заданы через ведущий модуль AS-i Master с
помощью программирующего устройства или
могут быть введены с помощью ручного
терминала, подключаемого через адресную
розетку (7).
Шинное подключение
Шинное подключение выполняется через
плоский кабель AS-i с линейным адаптером
или через соединение с круглым штекерным
разъемом M12 х 1 к резьбовому отверстию А
фланцевой платы (см. рис. 17).
Подключение внешнего электромагнитного
клапана
К приборам без или только с одним клапаном
предварительного управления через
резьбовые клеммы на плате может быть
подключен внешний электромагнитный клапан
(24 В пост.тока/ 1,6 мА) (см. рис. 17).
Соединительная линия подключается через
резьбовой кабельный ввод M 20 х 1,5 к
резьбовому отверстию B фланцевой платы.

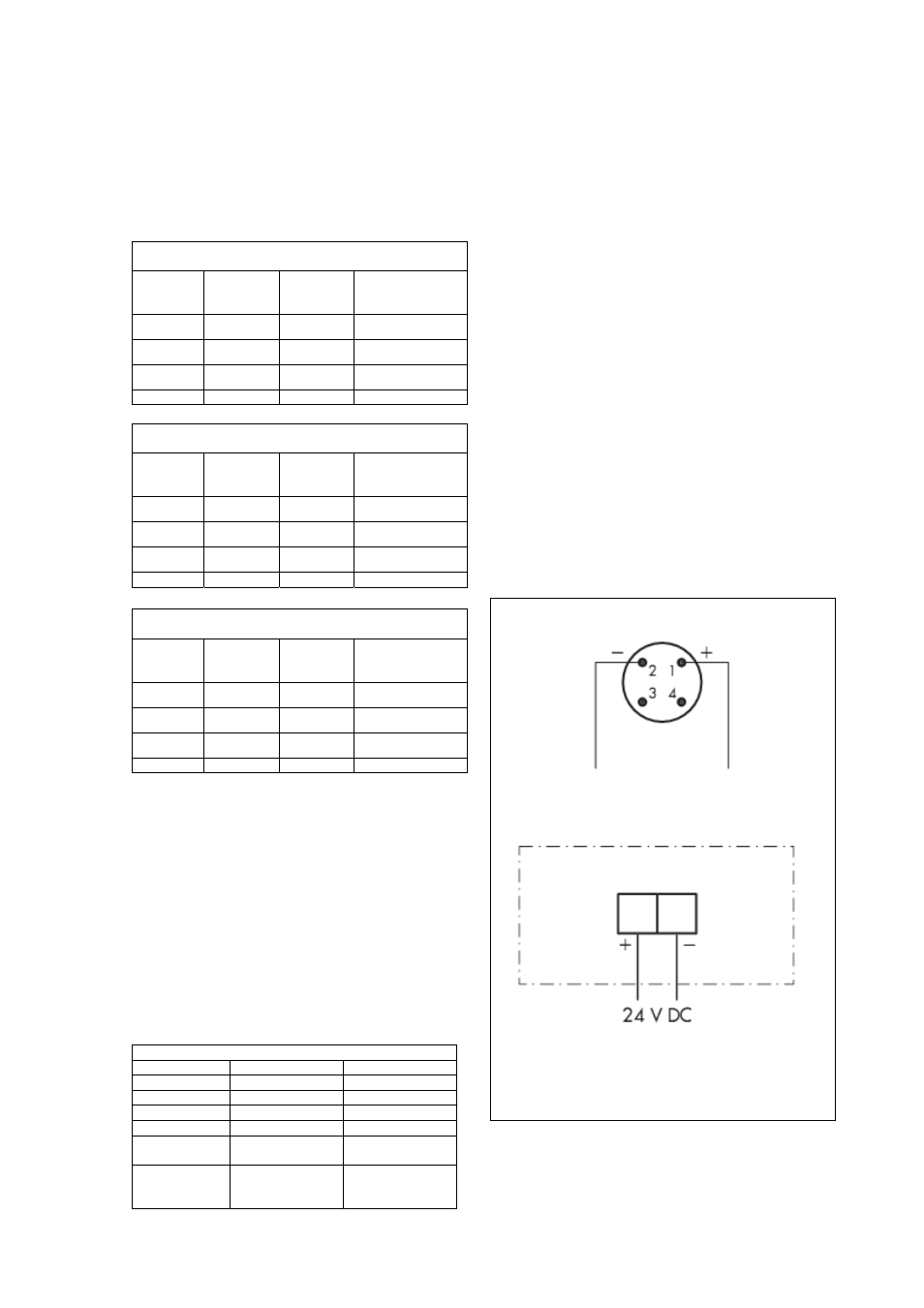

Схемы подключения
Шинное подключение через круглый
штекерный разъем М 12 х 1
Подключение внешнего электромагнитного
клапана через клеммы
Рис. 17
