4. Неисправности и их устранение
Внимание: При проведении любых
ремонтных работ привод должен
быть отсоедин¸н от клапана.
Для этого следует удалить винты
муфты (7) и гайку (6), а затем снять
привод с клапана.
Если возникают неплотности с выхо-
дом наружу, то, возможно, неисправен
сальник.
Если клапан не герметичен, то возмож-
ная причина либо в том, что в герме-
тичный затвор между седлом и конусом
попала грязь или иные посторонние
частицы, либо в повреждении уплотня-
ющей кромки.
Рекомендуется демонтировать указан-
ные части, тщательно почистить или,
при необходимости, заменить.
Для проведения монтажных работ
на клапане необходимо сбросить
давление с соответствующего
узла установки и опорожнить его.
Рекомендуется
демонтировать
клапан.
4.1 Замена сальниковой набивки
Если сальниковое уплотнение клапана
негерметично, то следует заменить его
набивку (4.2):
1. Вывинтить втулку сальника (5.3).
2. Удалить гайки (1.1) и фланец (5.1).
3. Снять с корпуса клапана верхнюю
часть клапана (5), двигая е¸ через
шток конуса,
проверить кольцевое уплотнение
(1.2) в корпусе клапана на наличие
повреждений, рекомендуется заме-
нить кольцевое уплотнение.
4. Вынуть поврежд¸нную набивку из
верхней части клапана при помощи
соответствующего инструмента.
Вынуть шайбу (4.3) и пружину (4.1) и
очистить место для набивки.
5. Смазать отдельные части новой
прокладки
и
шток
конуса
смазочным материалом (¹ заказа
8150-0111).
6. Установить верхнюю часть клапана
вместе с фланцем на корпус клапа-
на, двигая е¸ по штоку конуса, и
завинтить гайками (1.1) (с соблюде-
нием моментов затяжки, указанных
в таблице).
7. Вложить сначала пружину (4.1), за-
тем шайбу (4.3), после чего поме-
стить части новой набивки (4.2) в
предназначенное для них место,
осторожно передвигая их по штоку
конуса.
8. Ввинтить втулку сальника (5.2) и
затянуть.
4.2 Замена седла и/или конуса
Смесительный и распределительный
клапаны различаются расположением
конуса и втулок. При замене седла и
конуса рекомендуется также заменять
сальниковое уплотнение (4.2) и коль-
цевое уплотнение (1.2).
6
5.3
4.2
4.3
4.1
5
!

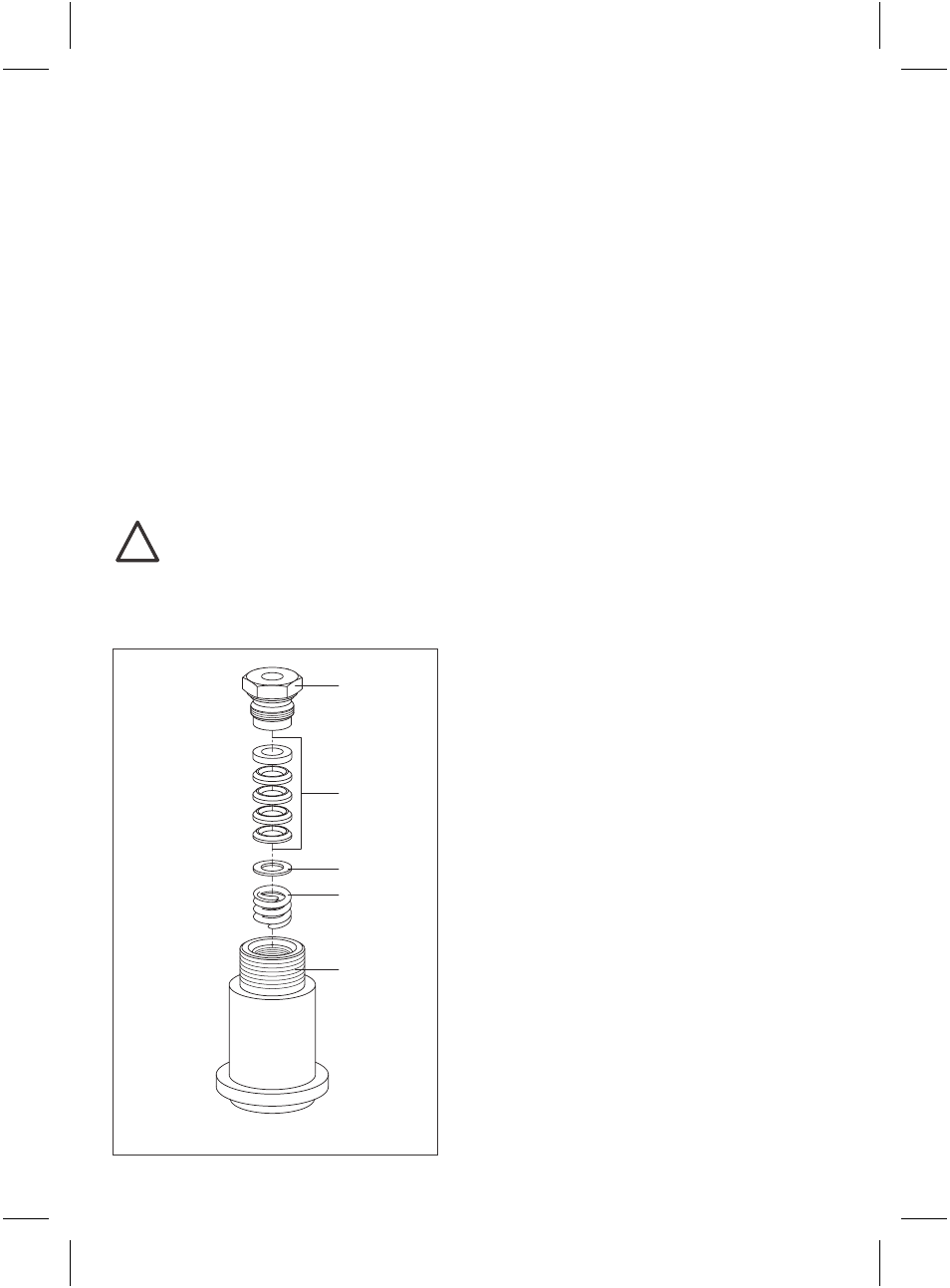

Рис. 4 · Сальник
