Страница 9
Стр. 9
EB 8051 RU

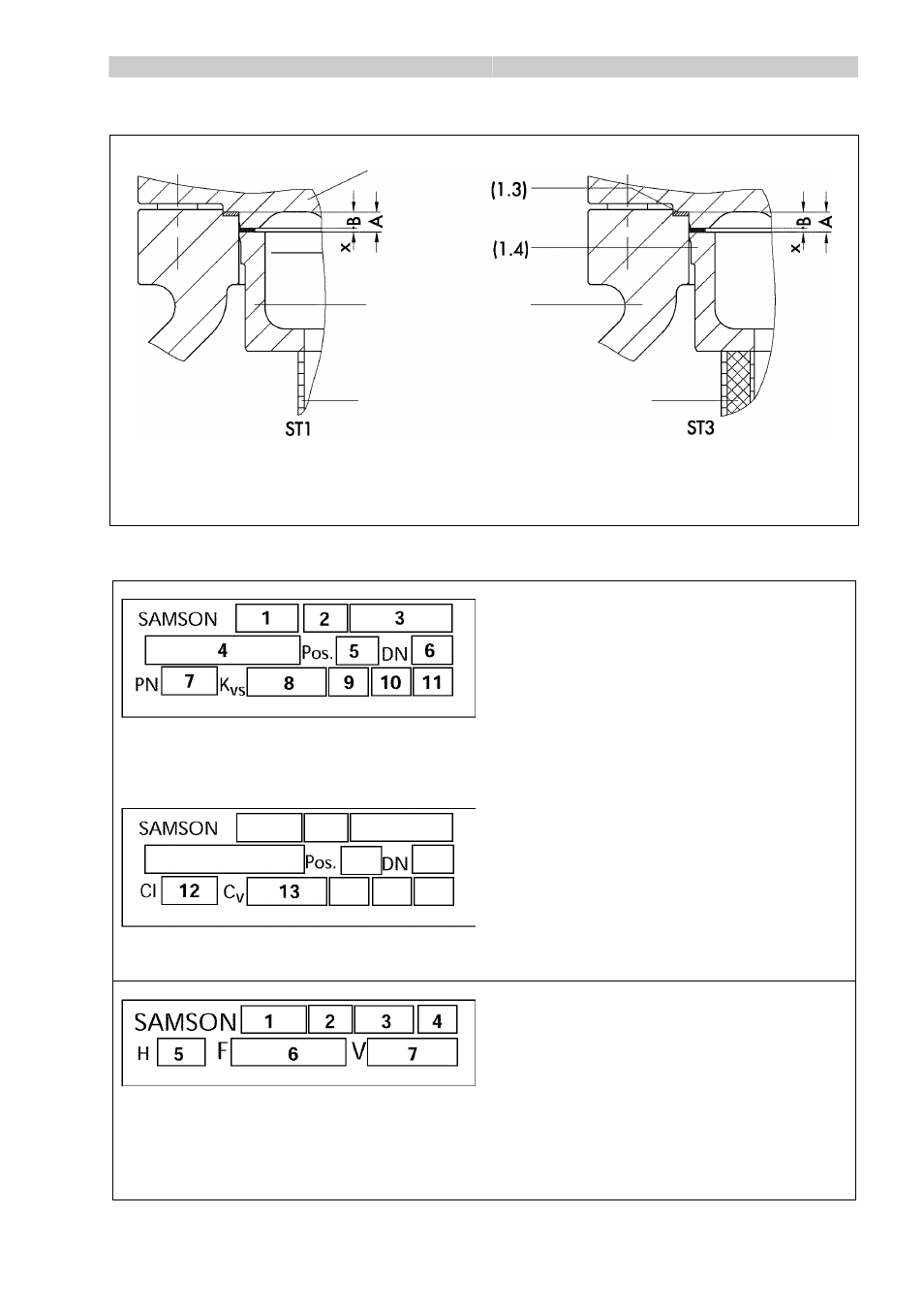

Рис.6 Установка делителя потока
крышка
опорный элемент корпус
делитель потока
Описание типового шильдика
ANSI-стандарт
1 Обозначение типа прибора
2 Индекс изменений прибора
3 Материал
4 Номер заказа с индексом изменений
5 Позиция заказа
6 Условный диаметр
7 Условное давление
8 Величина Kvs
9 Характеристика:
GL – равнопроцентная, LN – линейная
10 Уплотнение:
ME – металлическое, PT – мягкоуплотненное
11 D – компенсация по давлению,
1 или 3 делитель потока
ANSI –стандарт
12 ANSI-класс (условное давление)
13 Величина Cv (Kvs x 1,17)
Рис.7. Типовой шильдик клапана
1 Обозначение типа
2 Индекс изменений
3 Эффективная площадь
4 Направление действия (положение
безопасности): FA – шток привода
выдвигается FE – втягивается
5 Ход
6 Номин. диапазон сигналов (ход пружин)
7 Номин. диапазон сигналов с
предварительно напряженными пружинами
Рис.8 Типовой шильдик привода тип 3271
