Размеры в мм и вес

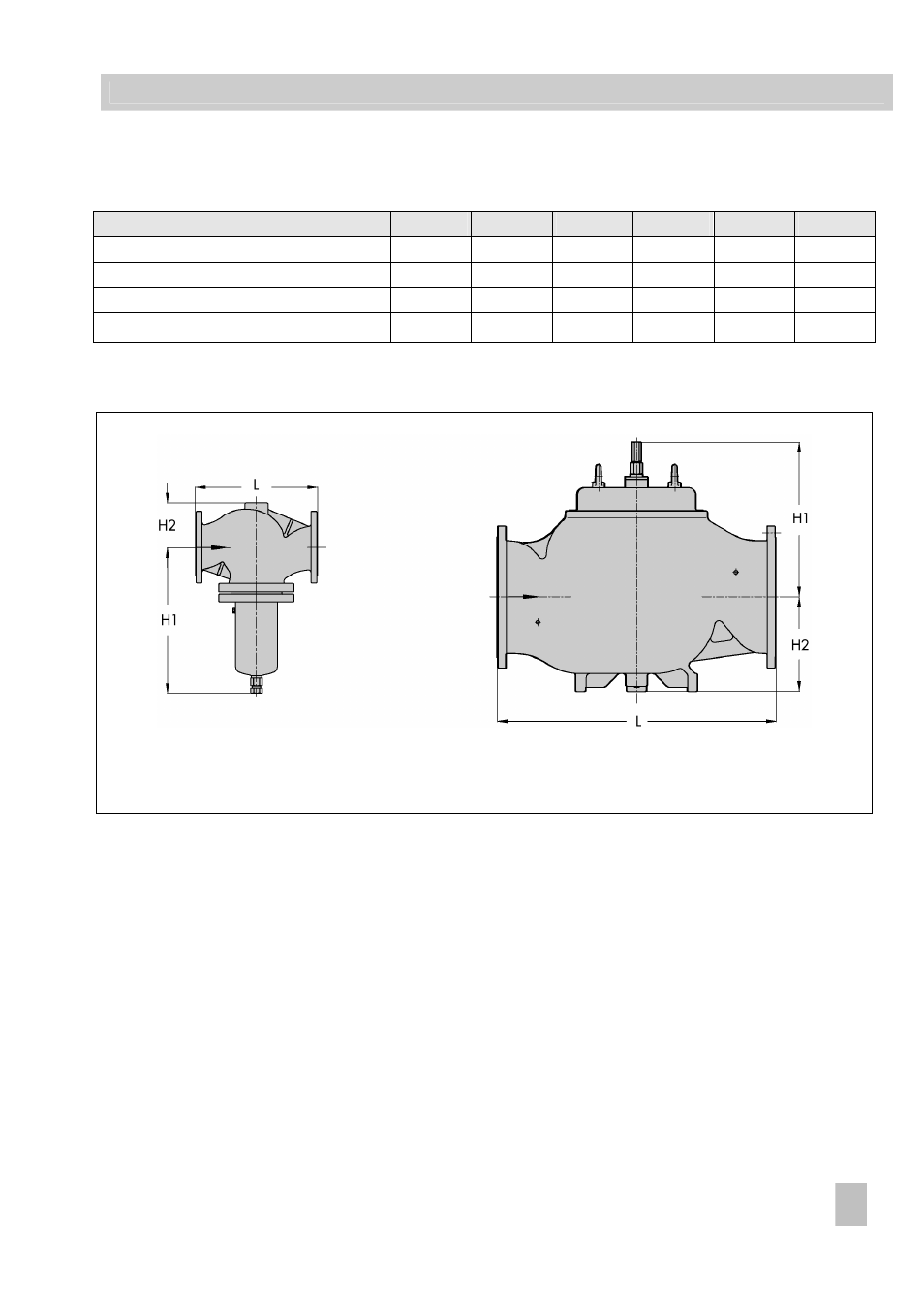

6. Размеры в мм и вес
Условный диаметр Ду
125
150
200
250
300
400
Монтажная длина L
400
480
600
730
850
1100
Монтажная высота Н1
460 590 730 730 510 610
Монтажная высота Н2
145 175 270 270 290 390
Вес для Ру 161) ≈ кг
75 118 260 305 315 625
1)+10% для стали и чугуна с шаровидным графитом Ру25
Ду 125…250 Ду 300 и Ду 400
7. Запрос производителю
При возникновении вопросов, пожалуйста, сообщите следующие данные (см. также
типовой шильдик):
Тип и условный диаметр клапана
Номер изделия и заказа
Давление на входе и на выходе клапана
Производительность в м3/час
Установлен ли грязеуловитель
Схема монтажа
ЕВ 2552-2 RU
