штифт рабочего органа (10) на шток
плунжера (3).
Пут¸м вращения ручки задатчика (8), а,
следовательно, изменения натяжения
пружины (7) может быть сдвинута точка
срабатывания. Следствием этого явля-
ется изменение диапазона температу-
ры, воспринимаемой датчиком, в пре-
делах которого плунжер клапана делает
свой полный ход.
Тр¸хходовой клапан работает, в зави-
симости от компоновки плунжера, как
смесительный или распределительный
клапан. У смесительных клапанов сме-
шивамые среды подводятся к каналам
А и В. Общий поток выходит через АВ.
При повышении температуры канал А
открывается, а канал В закрывается.
У распределительных клапанов, наобо-
рот, среда подводится к АВ, а разде-
л¸нные потоки выходят через А и В.
При повышении температуры канал А
закрывается, а канал В открывается.
3
A
AB
1
3
2
4
5
11
7
8
9
10
12
A
AB
(20Nm)
Смесительный клапан
Распределительный клапан
Компоновка плунжера
при Ду от 32 до 50
1 Корпус клапана
2 Седло
3 Плунжер
4 Шток плунжера
5 Накидная гайка
7 Пружина задатчика
8 Задатчик
9 Установочный сильфон
10 Штифт рабочего органа
11 Соединительная трубку
12 Рабочий орган

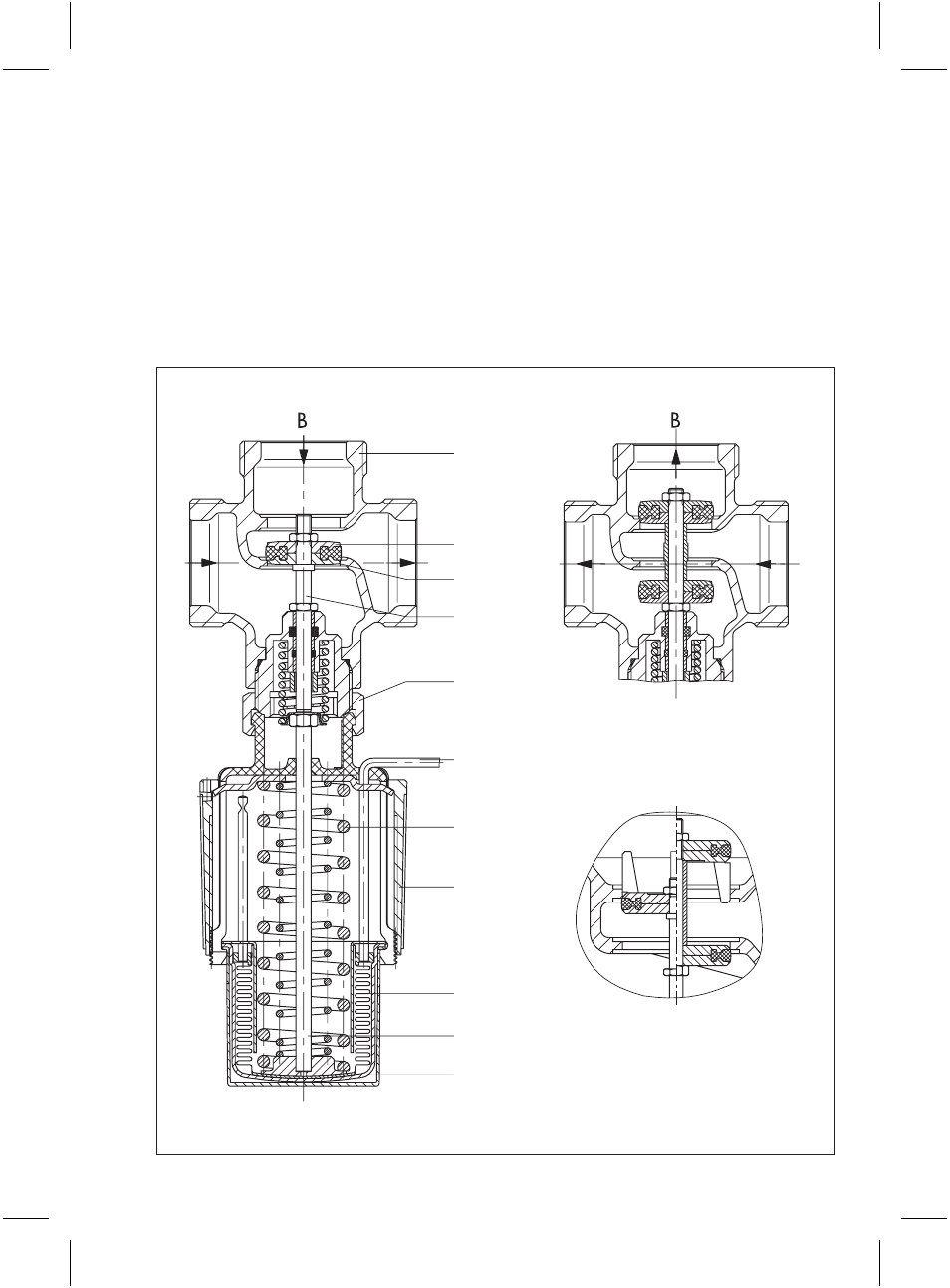

Рис. 2 · Вид в разрезе
Смесительный
клапан
Распределитель-
ный клапан
