Глава 5 Подготовка
Настройка обратного расстояния объектива
Когда не получается сфокусироваться на объекте при ра
боте в режимах телеобъектива или широкоугольника в про
цессе масштабирования, настройте обратное расстояние
(расстояние между поверхностями линз объектива и мат
рицы).
Однажды настроенное, обратное расстояние не требует
перенастройки, пока не произойдет смены объектива.
<Примечание>
Более подробно о методе настройки и положениях объек
тива см. в инструкции по эксплуатации объектива.
1
Присоедините объектив к камере.
На этой стадии не забудьте о присоединении кабеля
объектива.
2
Установите апертуру объектива в ручной режим и
откройте апертуру.
3

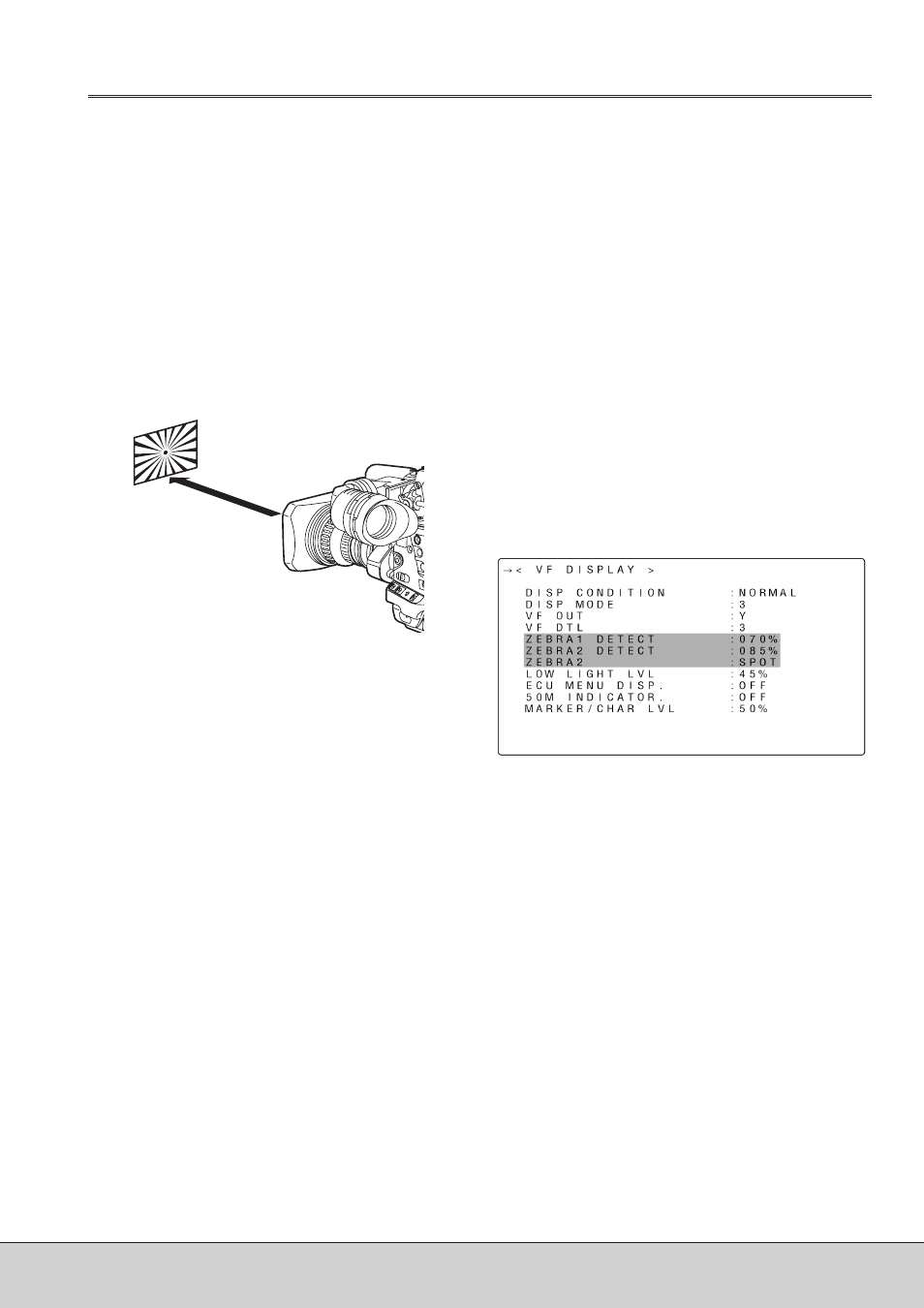

Установите освещение таким образом, чтобы
подходящий уровень видеосигнала достигался на
расстоянии 3 метров от настроечной таблицы, при
меняемой для настройки обратного расстояния.
Если уровень видео слишком высок, манипулируйте
фильтрами и обтюратором.
4
Ослабьте винт, стопорящий F.f (фланцевая
фокусировка) кольцо.
<Примечание>
На некоторых объективах это может быть отмечено
как кольцо F.b (обратного расстояния).
5
Установите кольцо масштабирования в положение
телеобъектива вручную или электроприводом.
6
Снимите таблицу, используемую для настройки
обратного расстояния, и поверните кольцо, устанав
ливающее расстояние, для настройки фокуса.
7
Установите кольцо zoom в широкоугольное
положение, поверните F.f кольцо для настройки фоку
са. Убедитесь, что не вращаете кольцо, устанавлива
ющее расстояние, во время этой операции.
8
Повторите шаги с 5 по 7 до настройки фокуса как для
телеобъектива, так и широкоугольных положений.
9
Затяните винты кольца F.f.
Настройка неравномерности белого фона
на объективе
Проводите настройку следующим образом.
<Примечание>
Может возникать окрашивание в вертикальном направле
нии рядом с отверстием диафрагмы объектива, даже когда
настроена неравномерность белого. Это явление присуще
всем объективам и оптическим системам, и не является
признаком неисправности.
1
Присоедините объектив к камере. Не забудьте
подключить кабель объектива.
2
Установите электронный обтюратор на OFF и
усилитель на «L (0дБ)».
3
Если объектив с экстендером, то отсоедините
экстендер.
4
В меню на странице PAINT откройте экран GAMMA,
убедитесь, что STD выбрано как установка пункта
GAMMA MODE SEL. Затем на странице VF откройте
экран VF DISPLAY и убедитесь, что установки, вы
бранные
для
пункта
ZEBRA1
DETECT,
ZEBRA2
DETECT и ZEBRA2 совпадают с установками, пока
занными на рисунке. Если они не совпадают, сде
лайте соответствующие изменения, затем закройте
экран меню.
5
Установите переключатель ZEBRA на ON.
6
Снимите листбумаги однородного цвета.
<Примечание>
Т.к. люминесцентные лампы, ртутные лампы и про
чие имеют тенденцию к мерцанию, используйте ис
точник света, который редко дает мерцание: солнеч
ный свет, галогеновые лампы.
7
Установите регулятор диафрагмы объектива на
управление вручную и настройте так, что рисунок
"зебра" покрывал весь экран. Проверьте, чтобы диа
фрагма объектива была между f/4 и f/11.
<Примечание>
Если есть неравномерность освещения, рисунок
"зебра" не будет покрывать весь экран. В этом
случае отрегулируйте положение света и т.д.
Также отрегулируйте положение света и прочее,
когда диафрагма объектива не между f/4 и f/11.
Убедитесь, что электронный обтюратор установ
лен на OFF.
