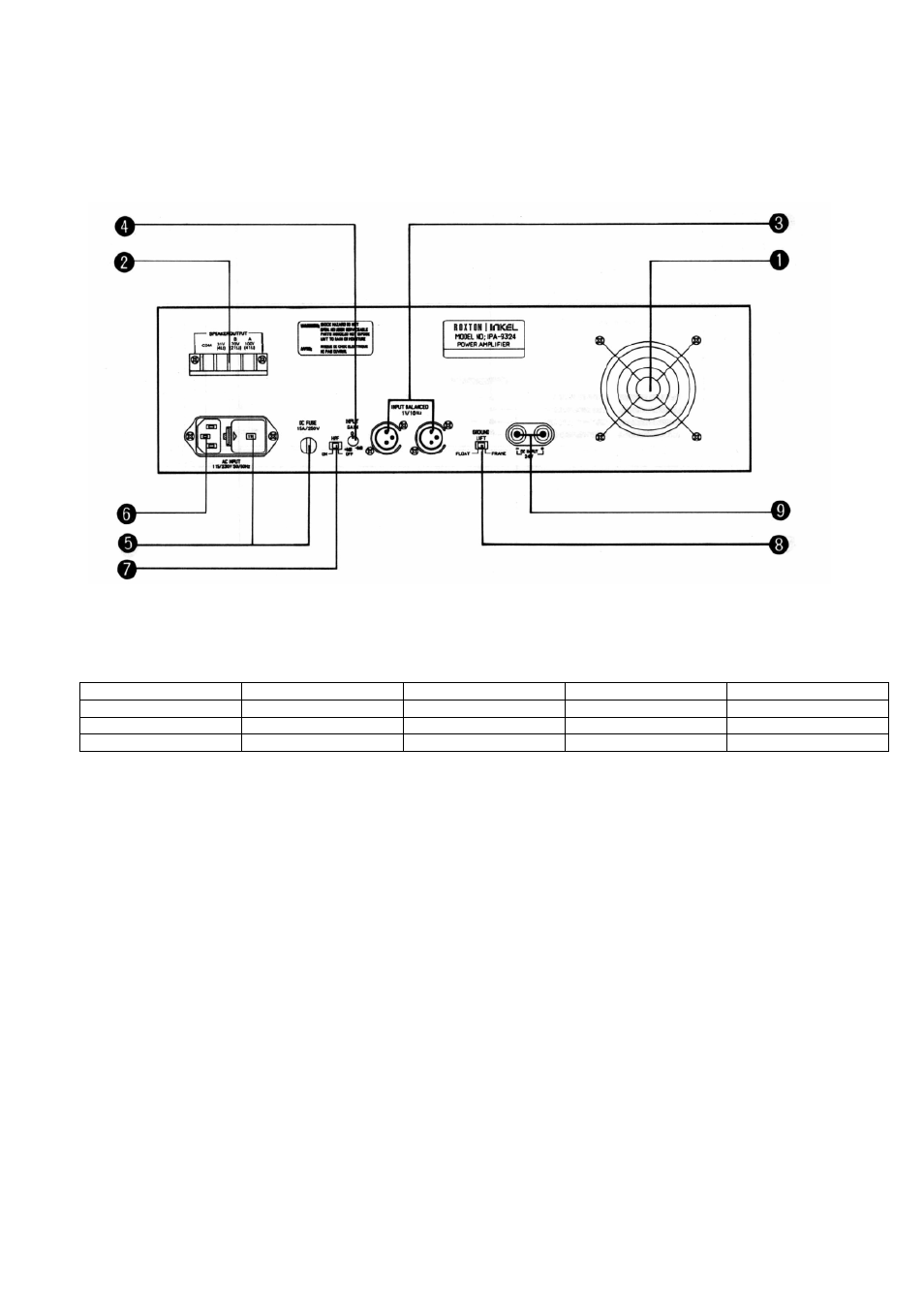

Задняя панель
1. ВЕНТИЛЯТОР
Вентиляторы
не должны заслоняться посторонними предметами и должны иметь доступ свежего воздуха, если
возможно . Важно, чтобы вентиляторы использовались в чистой среде.
2. ВЫХОДНЫЕ КЛЕММЫ SPEAKER OUTPUT
Клеммы
для подключения громкоговорителя. Предусмотрены следующие сопротивления (напряжения): 4 Ом, 25 В, 70
В и 100 В. В любом случае используйте громкоговорители с сопротивлением равным или большим обозначенного на
усилителе .
МОДЕЛЬ 4 ОМ 25 В 70 В 100 В
IPA-9312 22 В 5,2 Ом 42 Ом 83 Ом
IPA-9324 34 В 2,6 Ом 16 Ом 33 Ом
IPA-9336 44 В --- 12 Ом 25 Ом
* ЗАМЕЧАНИЕ: По желанию может быть выбрано 100 В или 25 В.
3. ВХОД BALANCED INPUT И ЛИНЕЙНЫЙ ВЫХОД LINK
Гнездо
для подвода симметричного входного сигнала на усиление и параллельного соединения аналогичного
усилителя .
4. РЕГУЛЯТОР INPUT (ADJ)
Регулятор для настройки величины входного сигнала от - 12 дБ до 0 дБ в соответствии со входной чувствительностью 0
дБ (1 В). При вращении регулятора по часовой стрелке уровень увеличивается.
5. КРЫШКА ПРЕДОХРАНИТЕЛЯ
В
этих держателях установлены предохранители переменного и постоянного токов. При перегорании последнего,
замените предохранителем того же типа. При продолжительном выгорании обратитесь в службу ремонта.
6. ВХОД ПИТАНИЯ AC INPUT
Гнездо
для подключения шнура сети переменного тока.
7. ПЕРЕКЛЮЧАТЕЛЬ HPF
Переключатель
для включения НЧ фильтра для защиты громкоговорителей от чрезмерных НЧ пульсаций (ON
(ВКЛЮЧЕНО), OFF (ВЫКЛЮЧЕНО)). Частота среза фильтра 400 Гц.
8. ПЕРЕКЛЮЧАТЕЛЬ GROUND LIFT
Переключатель
для подключения общего провода к шасси усилителя для предохранения от паразитных петель (FLOAT
(ОТКРЫТА), FRAME (КОРПУС)).
9. КЛЕММЫ DC INPUT 24 V
Клеммы
для подвода питания (красный +, черный -).
