6. ИНДИКАТОР OUTPUT LEVEL (ВЫХОДНОЙ УРОВЕНЬ)
Этот индикатор показывает выходной уровень сигнала.
7.
КНОПКИ 1 - 16 (КАНАЛ 1 - 16)
Используя эти кнопки, Вы можете подключить громкоговорители 16-ти линий трансляции индивидуально.
8.
ИНДИКАТОР
Индикатор указывает на включение данной зоны.
9.
КНОПКА ALL (ВСЕ)
Нажав эту кнопку, Вы можете подключить сразу все линии трансляции.
10.
ИНДИКАТОР
Этот индикатор указывает на включение всех зон.
11.
КНОПКА CHIME (ТОНАЛЬНЫЙ СИГНАЛ)
Кратковременное нажатие этой кнопки включает тональный сигнал привлечения внимания. Всегда пользуйтесь
этой кнопкой после того, как нажата кнопка канала вещания перед началом сообщения.
12.
ИНДИКАТОР
Индикатор указывает на включение тонального сигнала.
13.
ИНДИКАТОР POWER (СЕТЬ)
Индикатор указывает на включение консоли.
14.
КНОПКА TALK (СООБЩЕНИЕ)
Нажав эту кнопку, Вы можете начать сообщение.
15.
ИНДИКАТОР
Индикатор указывает на включение микрофона.

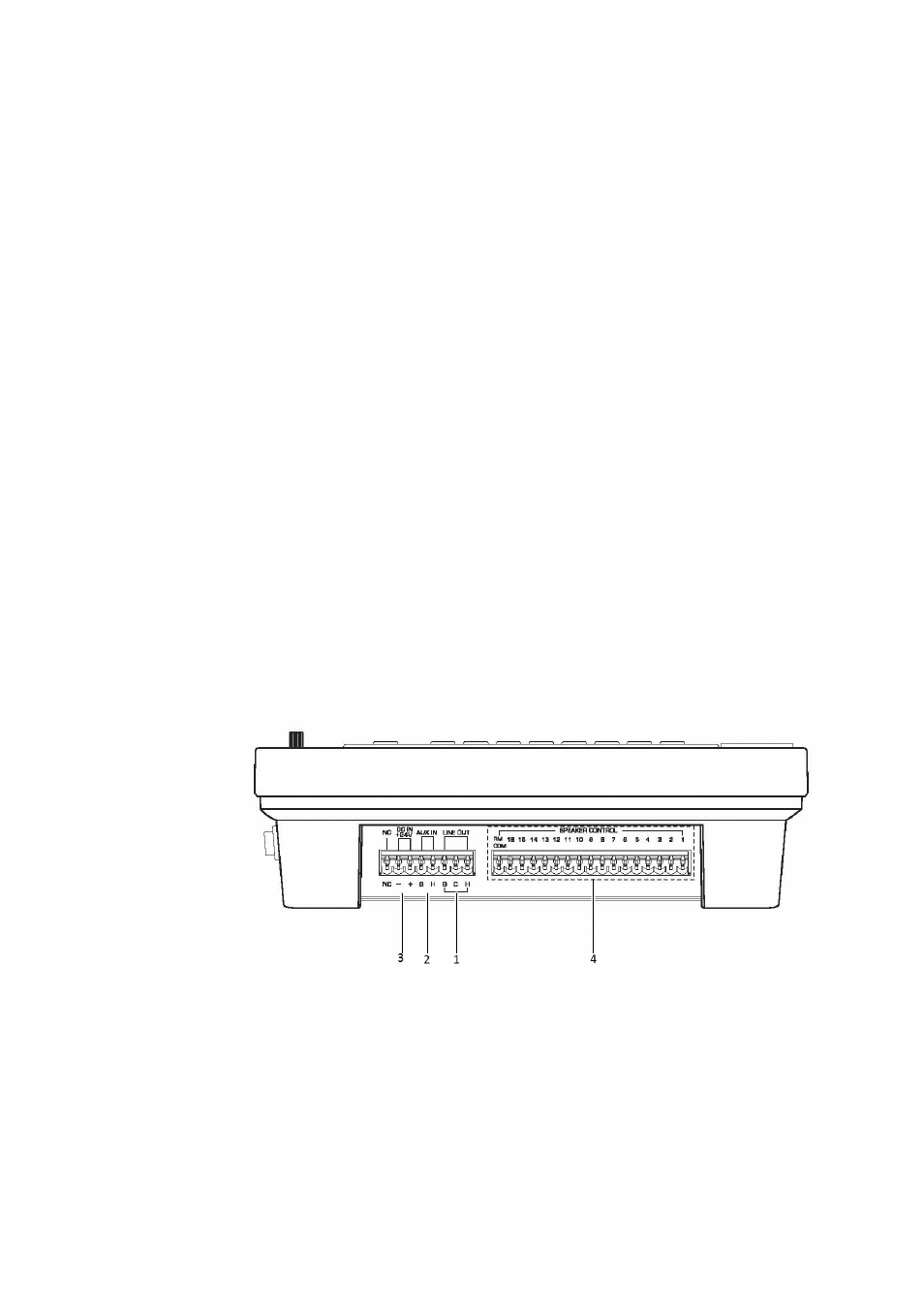

Задняя панель
1. КЛЕММЫ LINE OUT (ВЫХОД)
Выходные клеммы (симметричные, «H» - прямой сигнал, «C» - обратный сигнал, G - общий) для подключения к
аварийной панели IEP-9216 (вход RM) или усилителю мощности.
2.
ДОПОЛНИТЕЛЬНЫЙ ВХОД AUX IN
Клеммы (несимметричные, «H» - прямой сигнал, «G» - общий) для подключения внешнего источника сигнала
(магнитофон, тюнер и т.п.).
3.
КЛЕММЫ DC 24V IN
Клеммы для подвода питания консоли +24 В.
4.
КЛЕММЫ SPEAKER CONTROL
