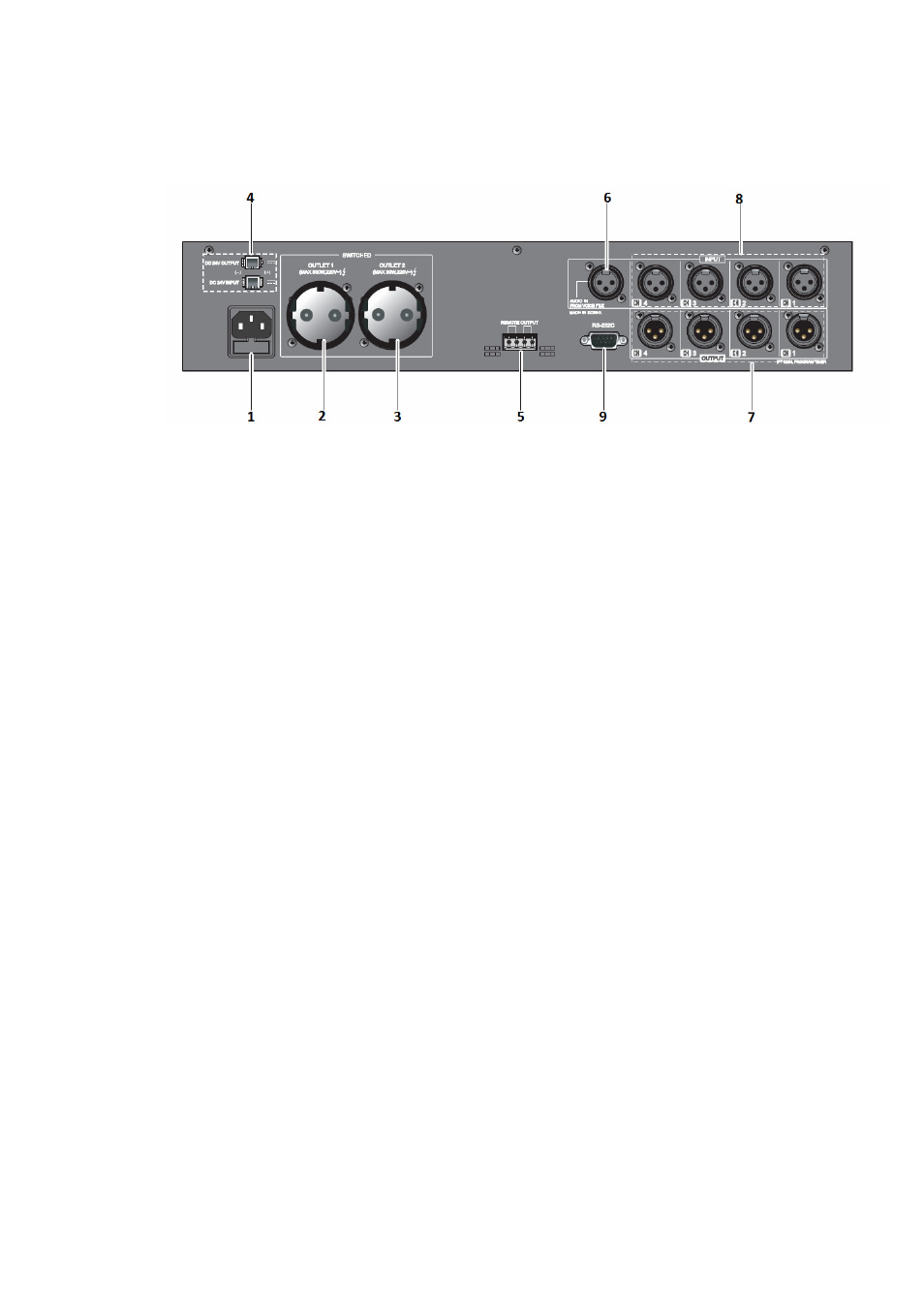

Задняя панель
1. ГНЕЗДО ПИТАНИЯ И ПРЕДОХРАНИТЕЛЬ AC INPUT & FUSE
Гнездо
для подключения шнура питания 220В.
2, 3. КЛЕММЫ ПИТАНИЯ AC OUTLET1 AC, OUTLET2
Эти
клеммы используются для подключения других устройств, включающихся по питанию 220В.
4. КЛЕММЫ ПИТАНИЯ (+24В) DC INPUT
Клеммы
для подвода питания +24В (красный +, черный -).
5. КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE
Эти
клеммы используются для управления другим устройством по установленному на таймере времени.
6. ГНЕЗДО ВХОДА AUDIO IN
Гнездо
(XLR) для подключения выхода модуля сообщений IVF-9104.
7, 8. ВЫХОДНЫЕ И ВХОДНЫЕ ГНЕЗДА CHANNEL OUT, CHANNEL IN
Гнезда
(XLR) для подключения других источников.
9. РАЗЪЕМ RS-232C
Разъем
для подключения шины управления от IVF-9104.
5. КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE
Эти
клеммы используются для управления другим устройством по установленному на таймере времени.
