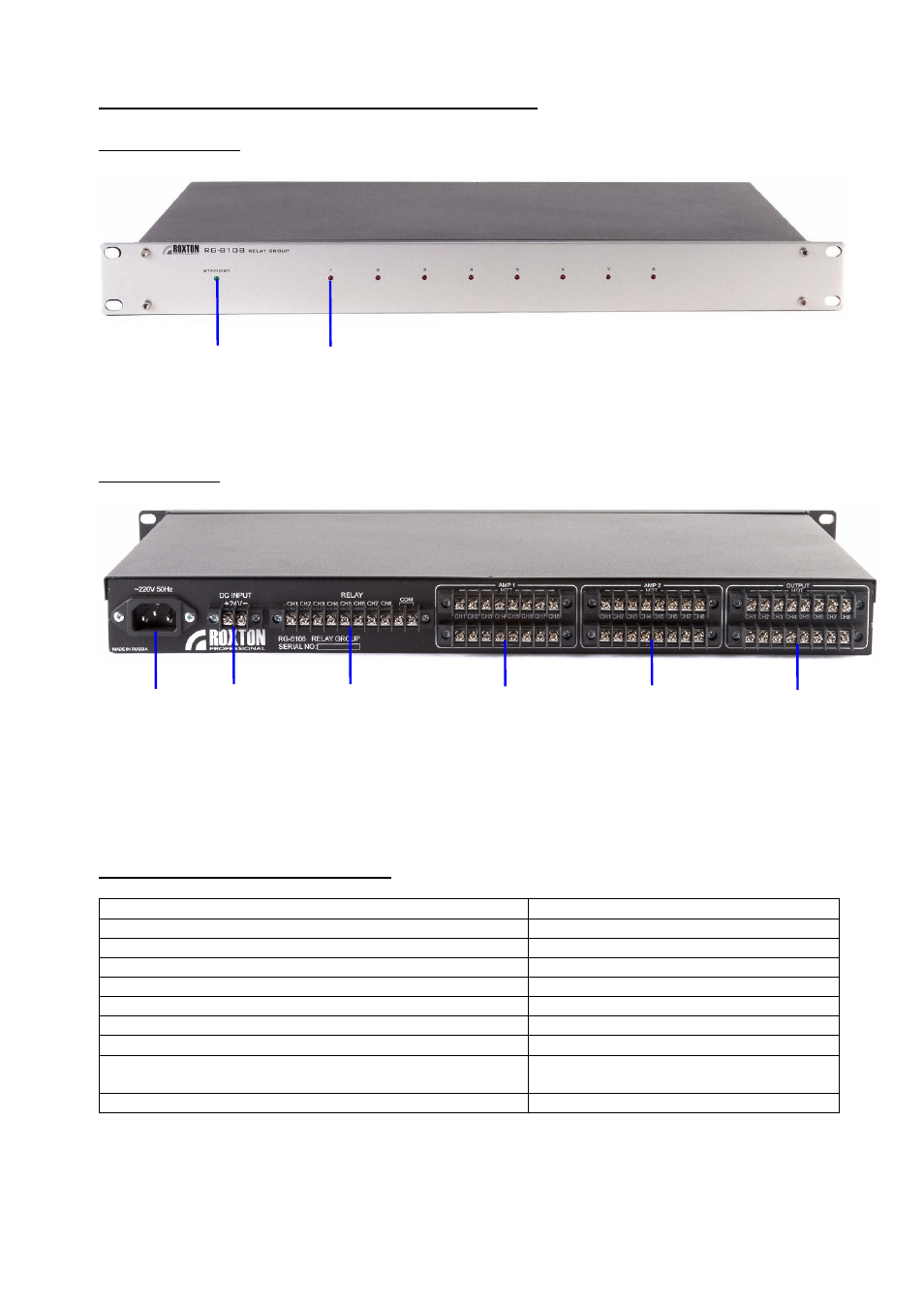

Основные органы управления и коммутации
Передняя панель
1.
Индикатор включения питания: Индикатор загорается при включении питания.
2.
Индикатор подключения зоны: Индикатор загорается при включении соответствующей зоны.
Задняя панель
1.
Разъем 220V: Разъем для подачи питания 220В 50Гц.
2.
Разъем DC 24V: Разъем подачи питания 24В.
3.
Разъем (CH1-CH8): Вход управляющего сигнала «сухой контакт».
4.
Клеммы AMP1 (HOT-COM): Клеммы CH1-CH8, для подключения 1 группы усилителей.
5.
Клеммы AMP2 (HOT-COM): Клеммы CH1-CH8, для подключения 2 группы усилителей.
6.
Клеммы OUTPUT (HOT-COM): Клеммы CH1-CH8, для подключения линий громкоговорителей.
Технические характеристики
БЛОК РЕЛЕ
RG-8108
Количество зон
8
Ток нагрузки (на 1 зону)
До 10А/100В
ОБЩИЕ
Напряжение питания
DC 24В (+10% -15%) В АС~220В, 50 Гц
Потребляемая мощность
15 Вт
Температура функционирования
+10°C +35°C
Относительная влажность
Не более 90 %
Габаритные размеры
Ширина в Unit (1 Unit = 48 mm)
484*350*44 мм
1
Вес,
6,3 кГ
