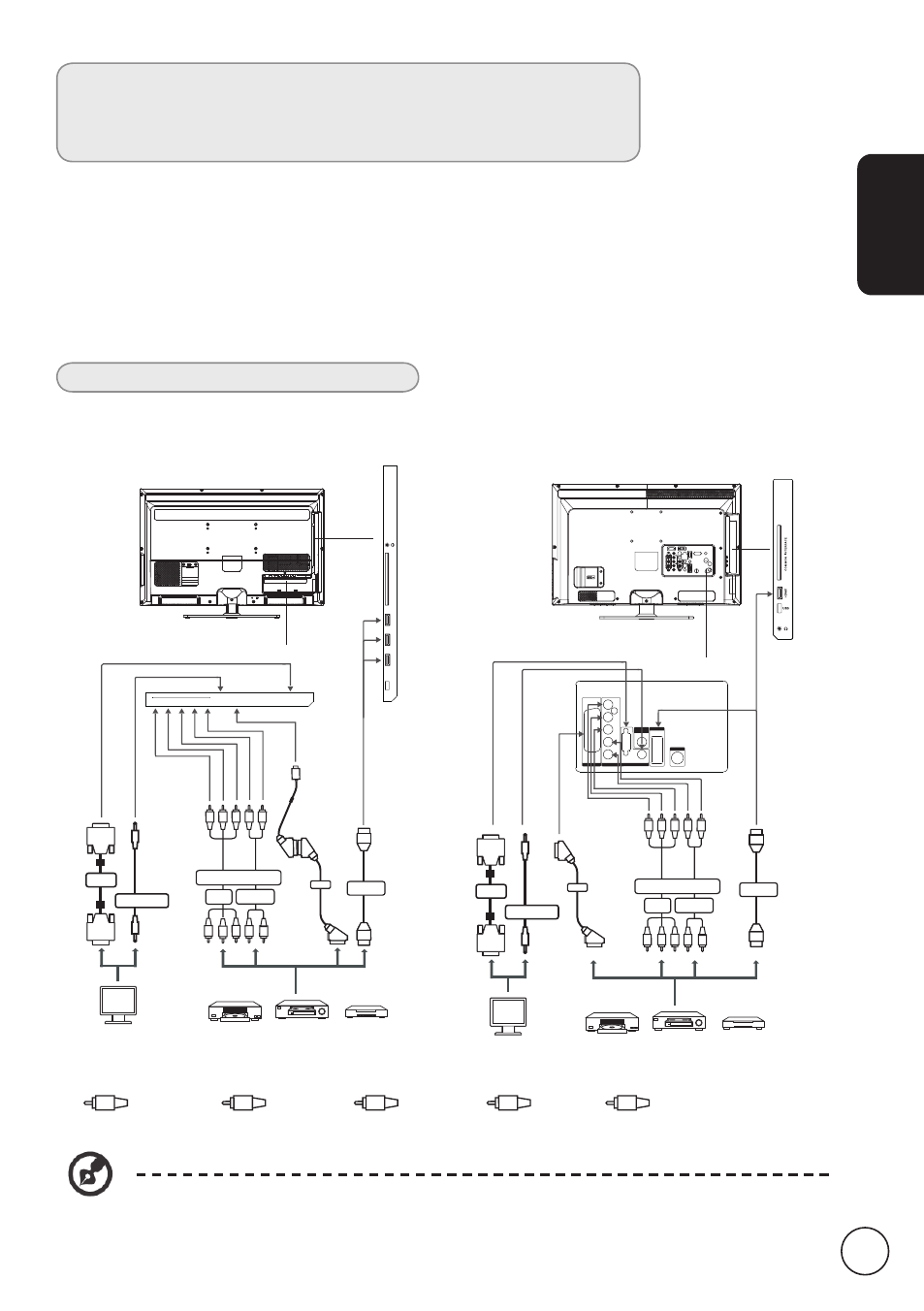

Подключение внешних аудио/
видео устройств
Подключение DVD, видеомагнитофона, STB-плеера
или аудио/видео оборудования
Подсоедините DVD-плеер, видеомагнитофон или аудио/видеоаппаратуру к входным
разъемам, расположенным в нижней части ЖК-телевизора, как показано на следующем
рисунке.
Источник входного сигнала
for AT2628ML/AT2618MF/AT3218MF
SCART
COMPONENT
PC IN
SPDIF
OUT
HDMI2
ANT/RF
Y
P
B
P
R
L
R
D-SUB
AUDIO
R
B
G
R
B
G
R W
R W
COMPONENT
AV
AUDIO
D-Sub
D-Sub
VGA
PC-Audio in
PC
HDMI
or
DVD
VCR
STB
or
SCART
for AT3228ML/AT4028ML
or
DVD
VCR
STB
or
D-Sub
D-Sub
VGA
PC-Audio in
PC
HDMI
COMPONENT
Y
P
R
R
L
PC AUDIO
IN
SCART
ANT/RF
D-SUB
SPDIF
HDMI1
USB
HDMI2
COMMON INTERF
ACE
HDMI3
OUT
R B G
R
B
G
W
R W
COMPONENT
AV
AUDIO
SCART
P
B
R
R
Y
R
W
B
G
Желтый
Красный
Белый
Синий
Зеленый
* Рекомендуется использовать подключения в следующем порядке:
HDMI -> КОМПОНЕНТНЫЙ -> AV (SCART).
