b. После придания стабильной формы с помощью винтов вставить гибкую пластинку с
пружинными крыльями и купольный привод в отверстие в потолочной плитке.
ПРИМЕЧАНИЕ: Все провода следует отвести в сторону от гибкой пластинки с
пружинными крыльями.
c. После того, как гибкая пластинка с пружинными крыльями пройдет через отверстие в
потолочной плитке, отпустить винты, в результате чего пружинные крылья гибкой
пластинки разойдутся. Поддерживать купольный привод не нужно, так как концы
крыльев будут удерживать его на месте.
d. Полностью затяните винты, чтобы закрепить потолочную плитку между гибкой
пластинкой с пружинными крыльям и купольным приводом.

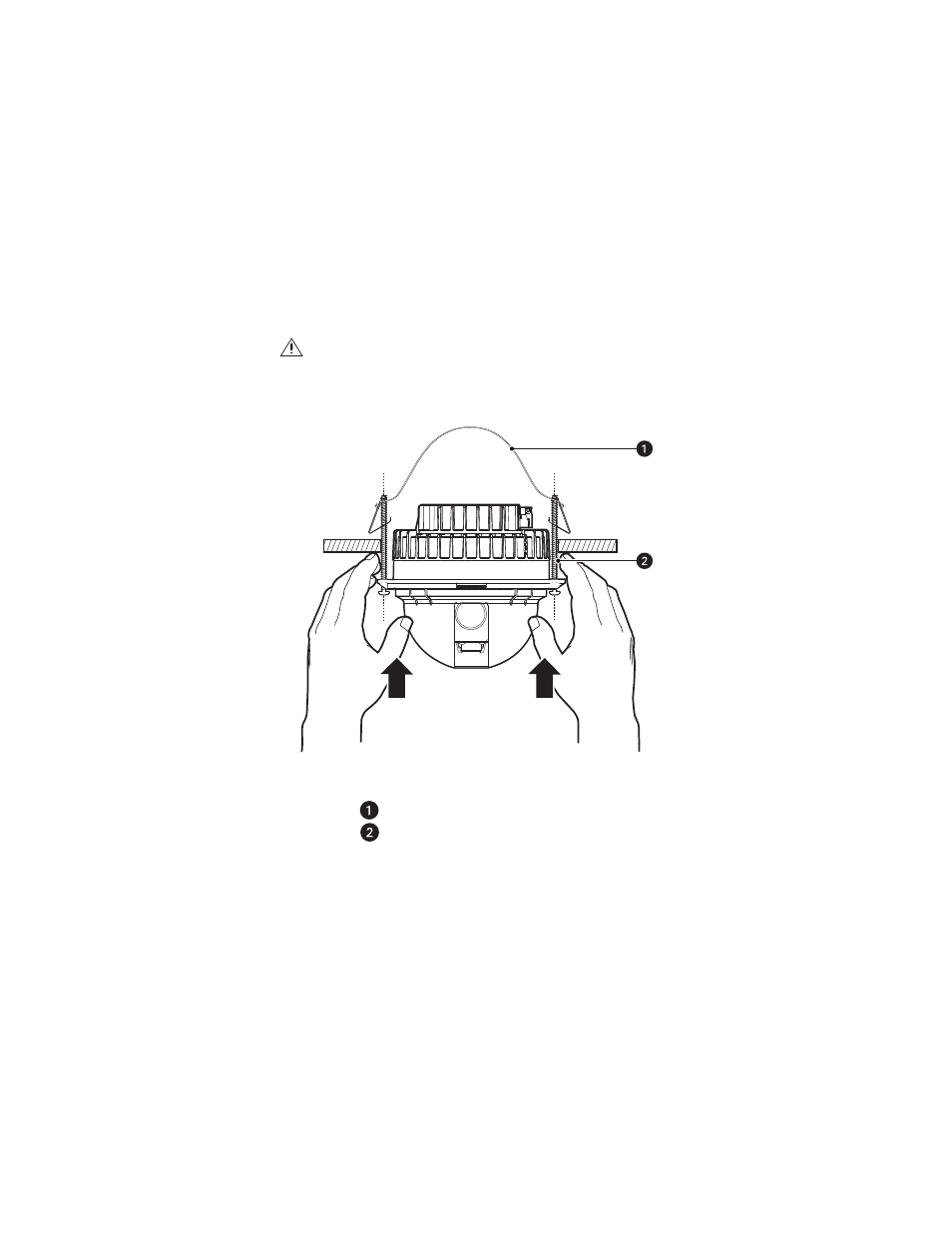

Рис. 9. Утопленный монтаж
8. Если в купольной системе используется питание от источника 24 В переменного тока и с
одним трансформатором соединено несколько купольных приводов, то одну сторону
трансформатора следует соединить с клеммой 1 двухпозиционной клеммной колодки на
всех модулях. Другую сторону трансформатора следует соединить с клеммой 2-клеммной
колодки на всех модулях.
ПРИМЕЧАНИЕ: Несоблюдение требования об идентичном подключении всех модулей
может привести к появлению шумов в видеоигнале в некоторых вариантах установки.
9. Совместить выступы накладного кольца с прорезями в купольном приводе. Защелкнув
накладное кольцо, закрепить плафон на месте.
ПРЕДУПРЕЖДЕНИЕ: Чрезмерная затяжка крепежа не допускается, так как это
может воспрепятствовать осуществлению функции панорамирования купольного
привода.
Гибкая пластинка с пружинными крыльями
Винты № 8-32 x 3,50"
