C2269M-RU (7/13)
17
6. Подключите провода к камере следующим образом:
a.
Подключите кабель компьютерной сети к разъему RJ-45 на камере.
b.
Подключите кабель Micro USB и дополнительный многожильный кабель следующим
образом:
•
При использовании стационарно установленного аксессуара Pelco:
выполнить шаг 5d на странице 16 с изоляционной шайбой и кабелем Micro B USB,
прилагающимся аксессуаром Pelco. Подключите кабель Micro B USB к
вспомогательному порту на камере.
ПРИМЕЧАНИЕ. Снимите этот аксессуар прежде, чем завершить установку.
•
(Дополнительно) При использовании аварийных сигналов, реле или аудио:
подключите 24 AWG, 8-проводной многожильный кабель к 8-контактному
съемному соединителю (прилагается), и затем вставьте соединитель в камеру.
Этот кабель для аварийных сигналов, реле, аудиовхода и выхода.
ПРИМЕЧАНИЕ. Для оконечных нагрузок кабеля обратитесь к Оконечные нагрузки кабеля на

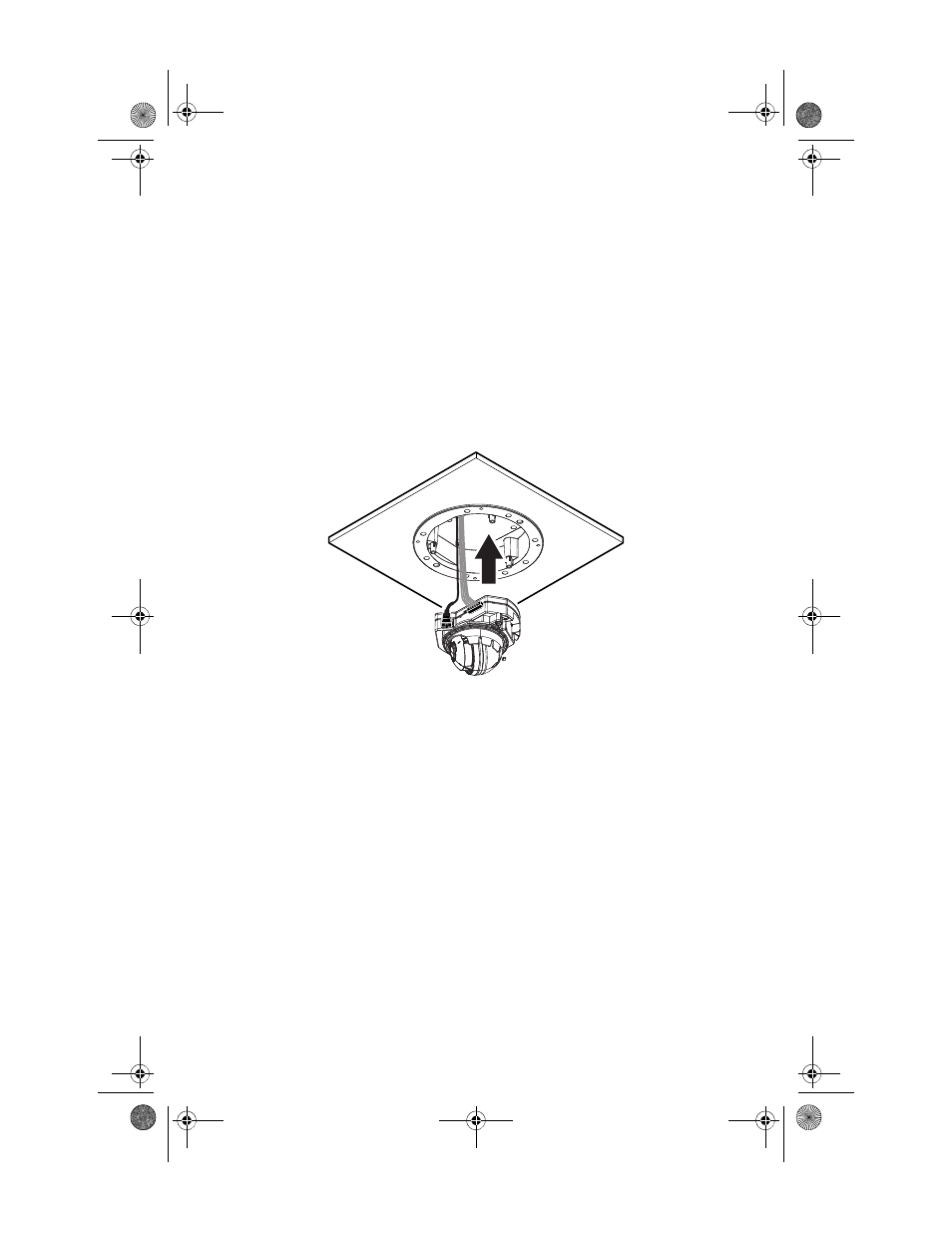

Рис. 6. Подключение проводов: установка внутри потолка
