2.4(В) Регулировка положения видеокамеры
Положение купольной видеокамеры можно регулировать по двум осям. Следя за
изображением на мониторе, отрегулируйте положение видеокамеры следующим образом:
•
Регулировка поворота: поверните узел 3D в основании. Не поворачивайте узел более чем
на 360°, так как это может привести к перекручиванию и отсоединению или обрыву
внутренних кабелей.
•
Регулировка наклона: ослабьте винт на кронштейне, установите видеокамеру в необходимое
положение, а затем опять затяните винт на кронштейне.
•
Вращение по горизонтали: при установке на стене или наклонных потолках поверните
основание объектива (максимально 360°), ток чтобы получить необходимое поле обзора.

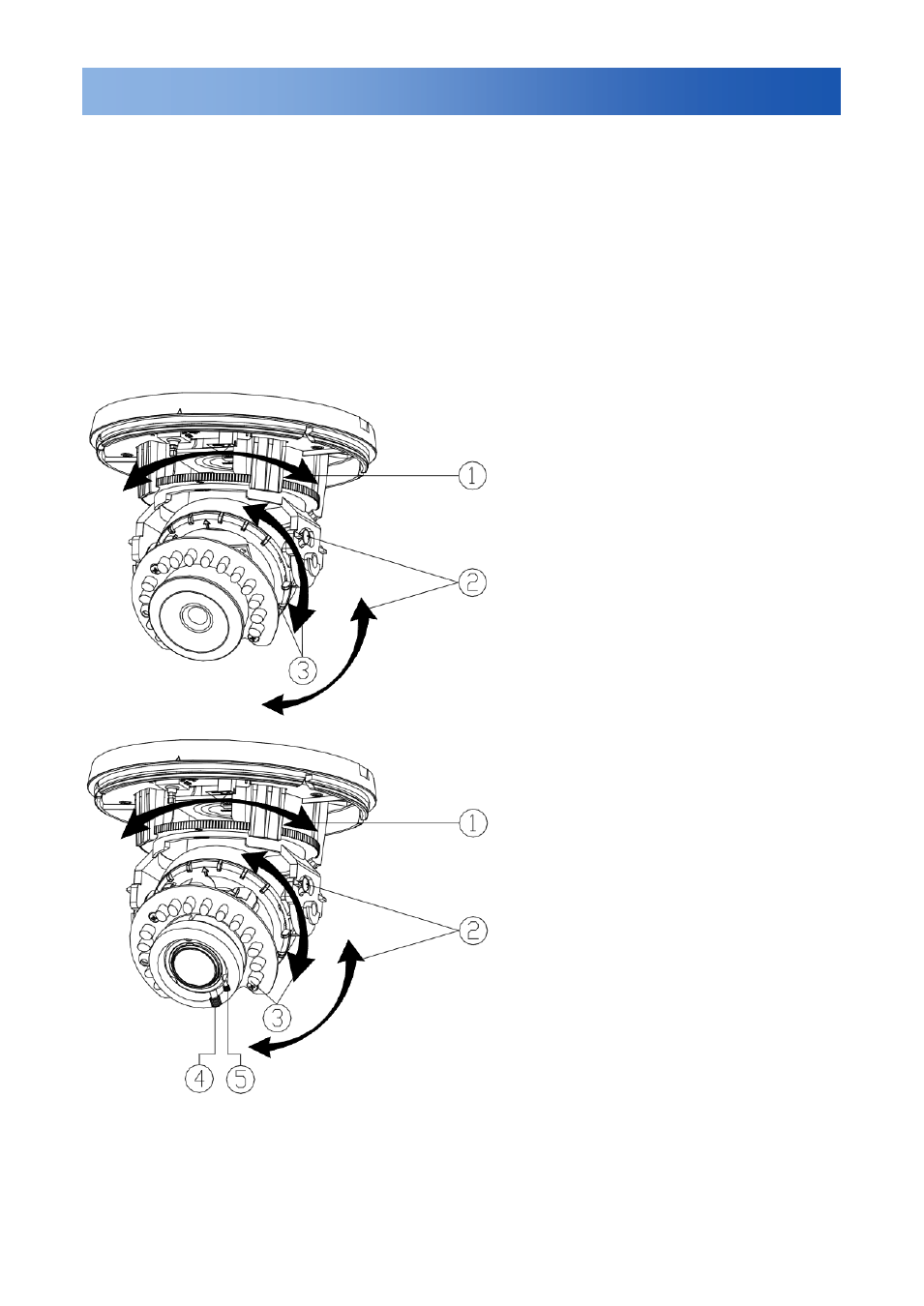

Рисунок 2-3(В). Регулировка видеокамеры
FD1-IRF4
FD1-IRV9
1. Чтобы отрегулировать поворот,
поверните узел 3D.
2. Кронштейн регулировки наклона
и винт для регулировку в
вертикальной плоскости
3. Осевое кольцо для вращения по
горизонтали при установке на
стене или наклонных потолках
4. Рычаг регулировки фокуса
5. Рычаг изменения фокусного
расстояния
