ПОДСОЕДИНЕНИЕ КЛАВИАТУРЫ
Клавиатура KBD5000 с помощью прилагаемого USВ-кабеля (с соединителями типа В и типа А) подключается от соединителя
USВ на задней поверхности клавиатуры к соединителю USB, находящемуся на передней или задней панели видеоконтрольного
устройства Pelco VCD5000. (Например, на рис. 5 показано соединение с соединителями на задней или передней панели
устройства VCD5000.)
ПРИМЕЧАНИЕ: Длина кабеля USВ, подключаемого к клавиатуре, не должна превышать 16,4 фут. (5,0 м).

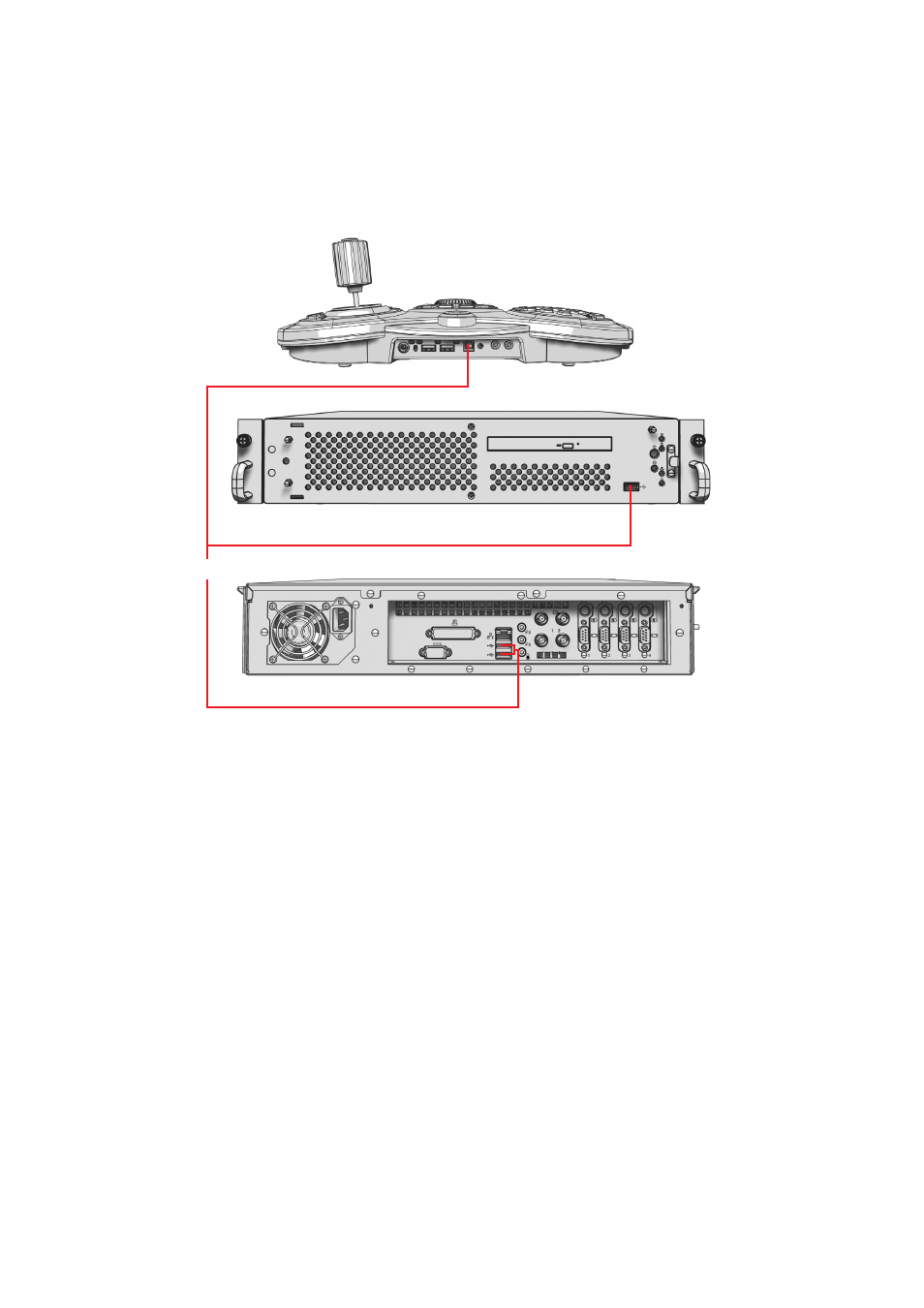

Рис. 5. Подсоединение клавиатуры KBD5000 к устройству VCD5000
ВКЛЮЧЕНИЕ ПИТАНИЯ
Для подачи питания прежде всего следует вставить шнур блока питания в гнездо в задней части клавиатуры и затянуть втулку
соединителя. Затем вставьте соответствующий прилагаемый шнур сетевого питания (по американскому, британскому или
европейскому стандарту) в блок питания. И наконец, вставьте вилку шнура питания в розетку электросети, заземленную в
соответствии с правилами. При подаче питания засветятся световые индикаторы на модулях.
ИЛИ
ВИД СЗАДИ НА ВКУ VCD5000
ВИД СПЕРЕДИ НА ВКУ VCD5000 (СО СНЯТОЙ ОПРАВОЙ)
