C4687M-B-RU (4/13)
21
ПОДСОЕДИНЕНИЕ К ВЫЧИСЛИТЕЛЬНОЙ СЕТИ
Устройство SM5200 снабжено двумя сетевыми интерфейсами – первичным и вторичным, что позволяет использовать его в качестве
шлюза для связи с сетью Endura.
•
Первичный сетевой интерфейс соединяется с вашей частной сетью Endura, и через этот интерфейс осуществляются все
дополнительные функции системного менеджмента. Первичный интерфейс должен быть настроен пользователем.
•
Вторичный сетевой интерфейс соединяется с другой сетью, что обеспечивает доступ к сети Endura из-за пределов этой
частной сети. Перед тем как начать, убедитесь в том, что ваш отдел информационных технологий зарезервировал и выделил
для системы Endura соответствующий диапазон IP-адресов.
Для настройки конфигурации ваших сетевых интерфейсов подключитесь к сетевому приложению для настройки конфигурации
устройства SM5200; более подробную информацию см. в руководстве по конфигурации системного менеджера SM5200.
ПРИМЕЧАНИЕ. Устройство следует подключить к сети Gigabit Ethernet. Всегда используйте стандартный кабель с неэкранированной
витой парой (UTP) категории Cat5е (или лучше).
Подключение устройства к вычислительной сети производится в следующем порядке:
1. Подсоедините кабель Ethernet к сетевому разъему в задней части устройства.
2. Подсоедините другой конец сетевого кабеля к свободному порту Ethernet.

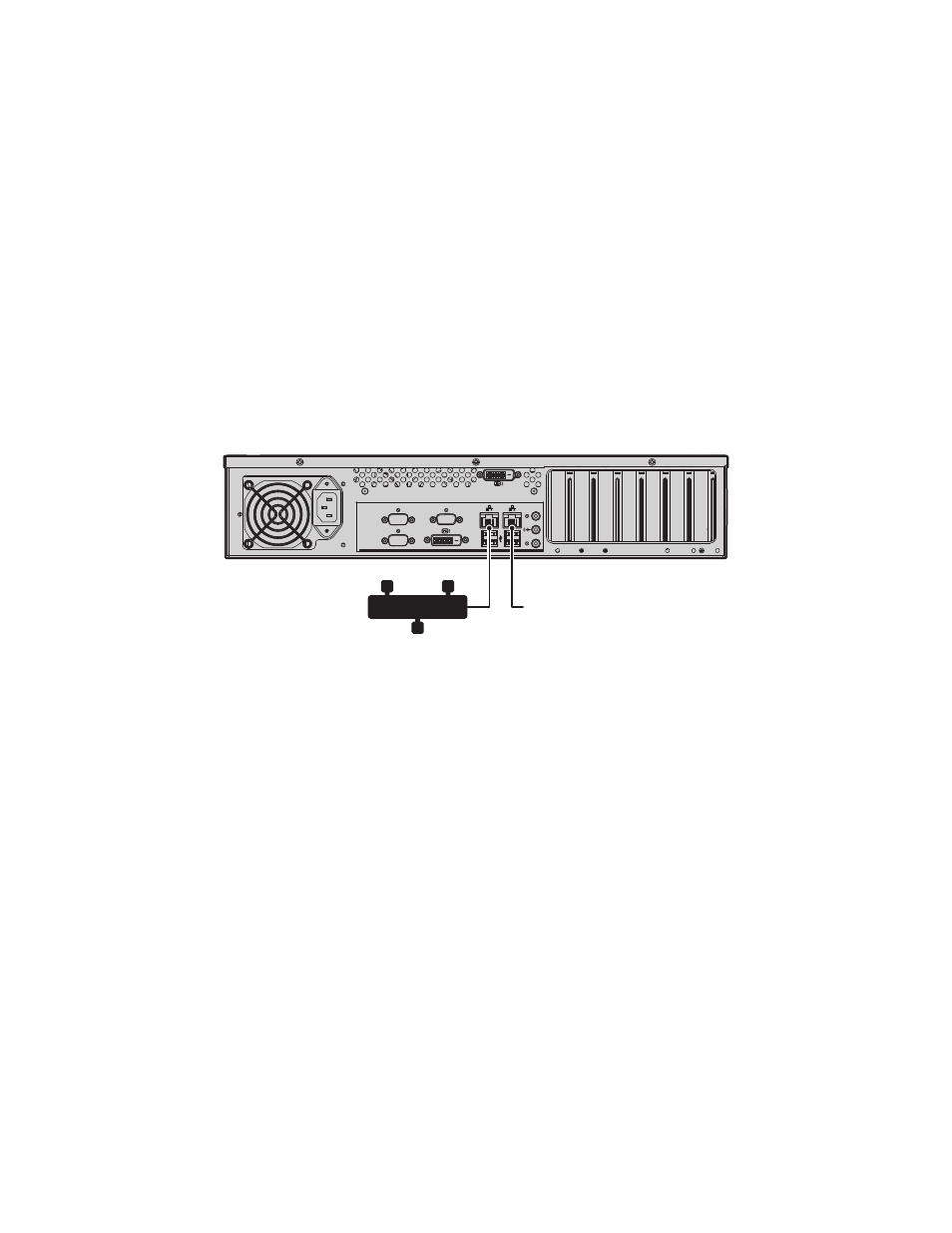

Рис. 18. Подсоединение сетевого кабеля
ВТОРИЧНАЯ
СЕТЬ
