Краткое руководство по программированию
(
См. стр. 11)
ВКЛЮЧЕНИЕ ФУНКЦИИ ОБНАРУЖЕНИЯ ДВИЖЕНИЯ
Ниже указаны варианты настройки для функции обнаружения движения MOTION DETECTION ENABLED:
ВЫКЛ. (по умолчанию) - функция обнаружения движения выключена.
ВКЛ - функция обнаружения движения включена.

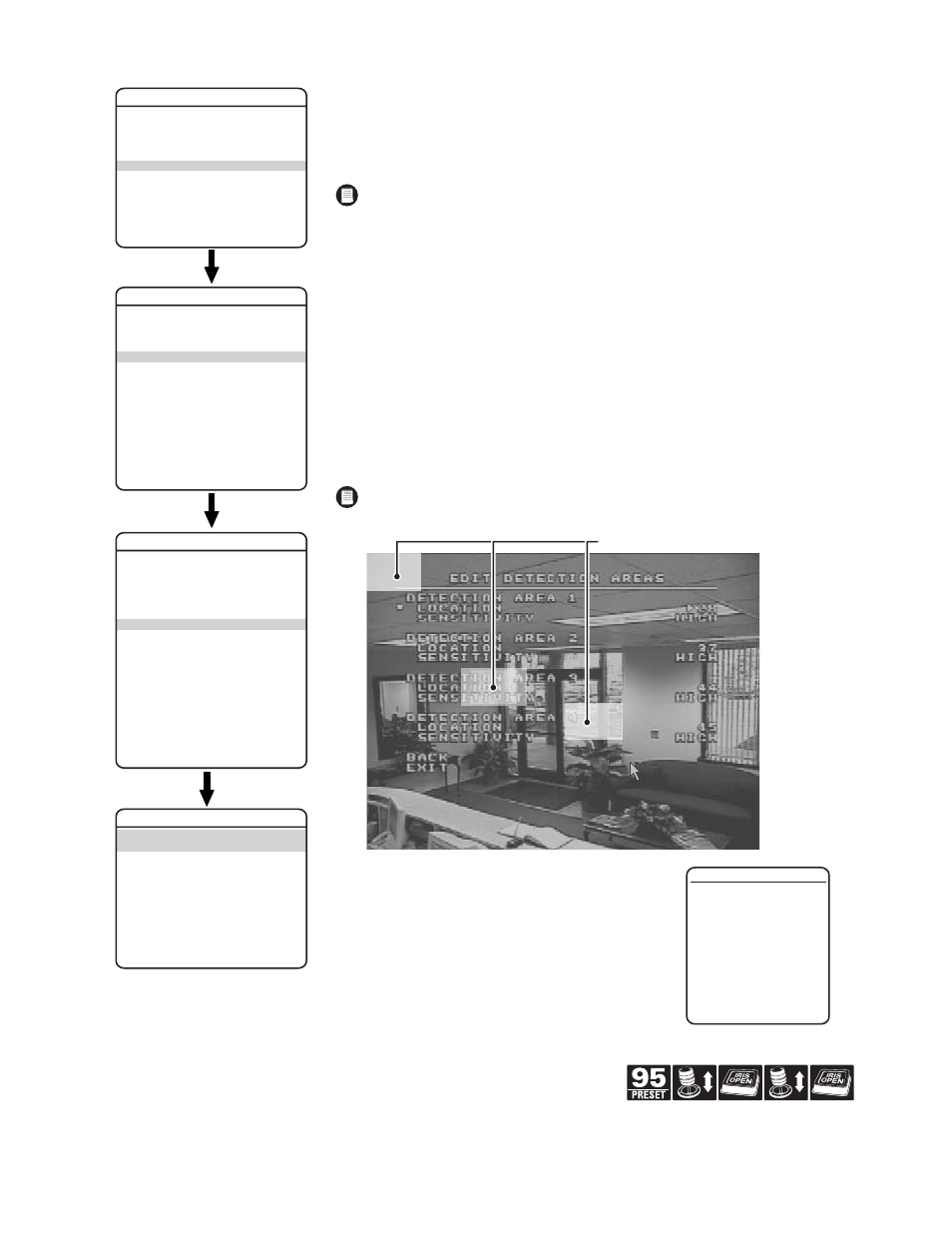

РЕДАКТИРОВАНИЕ ЗОН ОБНАРУЖЕНИЯ
В одной предустановке можно задать четыре зоны обнаружения движения. Редактирование
параметров зон обнаружения движения производится в следующем порядке.
1.
Отредактировать параметры зон обнаружения 1, 2, 3 или 4:
a.
С помощью джойстика поместите курсор рядом с надписью EDIT DETECTION AREAS
(
РЕДАКТИРОВАНИЕ ЗОН ОБНАРУЖЕНИЯ).
b.
Нажмите клавишу Iris Open (Открыть диафрагму). На мониторе появляется окно
редактирования параметров зон обнаружения.
c.
С помощью джойстика поместите курсор рядом с надписью LOCATION for DETECTION AREA
1, 2, 3, or 4 (
МЕСТО для ЗОН ОБНАРУЖЕНИЯ 1, 2, 3 или 4).
d.
Нажмите клавишу Iris Open (Открыть диафрагму). Курсор перемещается вправо к цифре 0.
e.
Передвиньте джойстик вверх. В верхнем левом углу экрана появится голубой прямоугольник.
f.
С помощью джойстика наведите этот прямоугольник на требуемую зону обнаружения.
g.
Нажмите клавишу Iris Open (Открыть диафрагму), чтобы произвести выбор.
2.
Выставьте чувствительность для зоны обнаружения:
a.
Поместите курсор рядом с надписью SENSITIVITY for
DETECTION AREA 1, 2, 3, or 4 (
ЧУВСТВИТЕЛЬНОСТЬ для
ЗОНЫ ОБНАРУЖЕНИЯ 1, 2, 3 или 4).
b.
Нажмите клавишу Iris Open (Открыть диафрагму), курсор
перемещается вправо.
c.
С помощью джойстика выберите один из следующих
уровней чувствительности:
ВЫСОКИЙ - высокий уровень чувствительности. Система
обнаруживает малейшие изменения уровня
освещенности и контрастности.
СРЕДНИЙ (по умолчанию) - средний уровень
чувствительности.
НИЗКИЙ - низкий уровень чувствительности.
d.
Нажмите клавишу Iris Open (Открыть
диафрагму), чтобы произвести выбор.
ПРИМЕЧАНИЕ: Функция обнаружения движения не работает, если скорость затвора составляет
менее 1/60 секунды.
ПРИМЕЧАНИЕ: Функция обнаружения движения не гарантирует обнаружение 100% движений.
ВЫХОД
СИСТЕМА PELCO EXSITE IPSXM
ЯЗЫК
РУССКИЙ
ИНВЕРТИРОВАНИЕ УСТРОЙСТВА
ВЫКЛ
<СИСТЕМНАЯ ИНФОРМАЦИЯ>
<НАСТРОЙКА ДИСПЛЕЯ>
<НАСТРОЙКИ УСТРОЙСТВА>
<КАЛИБРОВКА ПОЗИЦИИ>
СБРОС НАСТРОЙКИ ТЕЛЕКАМЕРЫ
ВЫКЛЮЧЕНИЕ-ВКЛЮЧЕНИЕ ПИТАНИЯ ТЕЛЕКАМЕРЫ
ПЕРЕЗАГРУЗКА СИСТЕМЫ
<ТЕЛЕКАМЕРА>
<ДВИЖЕНИЕ>
<ВКЛЮЧЕНИЕ ПИТАНИЯ>
<СЕТЕВАЯ СИНХРОНИЗАЦИЯ>
<ПРЕДУСТАНОВКИ>
<ЦИКЛОГРАММЫ>
<ЗОНЫ>
<БЛАНКИРОВАНИЕ ОКНА>
<СИГНАЛИЗАЦИЯ>
<СТЕКЛООЧИСТИТЕЛЬ>
<AUX>
<ОЧИСТИТЬ>
<ПАРОЛЬ>
НАЗАД
ВЫХОД
НАСТРОЙКИ УСТРОЙСТВА
ПРЕДУСТАНОВКИ
ПРЕДУСТАНОВКА №
1
***ПРЕДУСТАНОВКА НЕ ОПРЕДЕЛЕНА***
<ИЗМЕНИТЬ ЭТИКЕТКУ ПРЕДУСТАНОВКИ>
<ИЗМЕНИТЬ ВЫСТАВЛЕННУЮ СЦЕНУ>
<ИЗМЕНИТЬ НАСТРОЙКУ ТЕЛЕКАМЕРЫ>
<ОБНАРУЖЕНИЕ ДВИЖЕНИЯ>
<ОЧИСТИТЬ ПРЕДУСТАНОВКУ>
<ОЧИСТИТЬ НАСТРОЙКУ ТЕЛЕКАМЕРЫ>
НАЗАД
ВЫХОД
СПРАВОЧНАЯ ИНФОРМАЦИЯ
АЗИМУТ
--
ВОЗВЫШЕНИЕ
--
УВЕЛИЧЕНИЕ
--
СПЕЦ. НАСТРОЙКА ТЕЛЕКАМЕРЫ
--
ФУНКЦИЯ ОБНАРУЖЕНИЯ ДВИЖЕНИЯ
ВЫКЛ
<ИЗМЕНИТЬ ЗОНЫ ОБНАРУЖЕНИЯ>
АКТИВАЦИЯ ВЫХОДА AUX
ВЫКЛ
ЗАДЕРЖКА ВЫХОДА AUX (СЕК.)
0
НАЗАД
ВЫХОД
ОБНАРУЖЕНИЕ ДВИЖЕНИЯ
ЗОНЫ ОБНАРУЖЕНИЯ ДВИЖЕНИЯ
ИЗМЕНИТЬ ЗОНЫ ОБНАРУЖЕНИЯ
ЗОНА ОБНАРУЖЕНИЯ 1
МЕСТО
0
ЧУВСТВИТЕЛЬНОСТЬ
СРЕДНЯЯ
ЗОНА ОБНАРУЖЕНИЯ 2
МЕСТО
0
ЧУВСТВИТЕЛЬНОСТЬ
СРЕДНЯЯ
ЗОНА ОБНАРУЖЕНИЯ 3
МЕСТО
0
ЧУВСТВИТЕЛЬНОСТЬ
СРЕДНЯЯ
ЗОНА ОБНАРУЖЕНИЯ 4
МЕСТО
0
ЧУВСТВИТЕЛЬНОСТЬ
СРЕДНЯЯ
