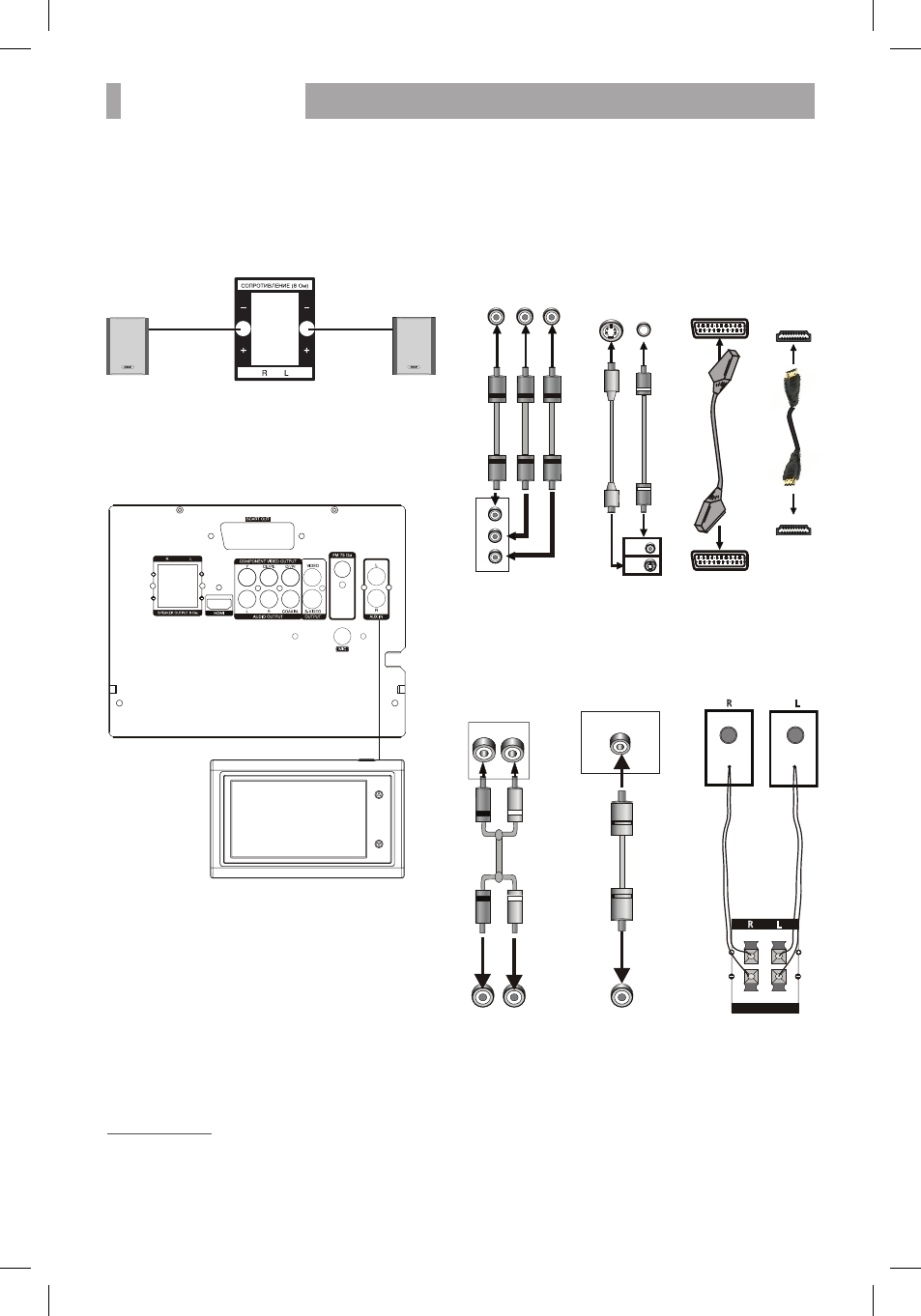

ПОДКЛЮЧЕНИЕ
7
Подключите громкоговорители к основному блоку при
помощи кабелей, идущих в комплекте, в соответствии
с цветовой маркировкой*.
Вы можете подключить к DVD-микросистеме внешние
устройства с помощью линейного входа AUX IN.
Для подключения используйте кабель с разъемом
2хRCA-mini-Jack (не входит в комплектацию).
Для воспроизведения с подключенного внешнего
устройства выберите режим AUX IN, нажав на клавишу
SOURCE на пульте дистанционного управления.
Перед началом подключения DVD-микросистемы к
другому оборудованию убедитесь, что электропитание
отключено.
Для подключения используйте разъемы VIDEO,
SCART**, YPbPr**, HDMI**, как показано на рисунке.
ПОДКЛючЕНИЕ
гРОМКОгОВОРИТЕЛЕЙ
ПОДКЛючЕНИЕ ВНЕшНИХ
УСТРОЙСТВ**
ПОДКЛючЕНИЕ К ТЕЛЕВИЗОРУ
* Перед подключением громкоговорителей убедитесь, что электропитание устройства отключено.
Проверьте надежность фиксации проводов, иначе могут наблюдаться значительные шумы при воспроизведении.
** только для моделей ABS547DU и ABS549DU.
*** На рисунке схематично изображена модель ABS547DU.
**** Наушники не входят в комплектацию устройства.
разъемы на панели телевизора
разъемы DVD-микросистемы
Y
C b/Pb
C r/Pr
VIDE O
S -V IDE O
Правый
громкоговоритель
Левый
громкоговоритель
ПОДКЛючЕНИЕ НАУшНИКОВ****
На наушники подается стереофонический сигнал,
поэтому при их использовании установите параметр
DOWNMIX в меню аудионастроек в режим стерео.
ПОДЛючЕНИЕ К УСИЛИТЕЛю
разъемы на панели усилителя
разъемы DVD-микросистемы
R
L
C O AX IAL
R
R
L
L
Общий вид задней панели
DVD-микросистемы***
