14
2.3.3 Подсоединение проводки
Устройство поддерживает один из следующих вариантов электропитания.
 24 В переменного тока: Подключите кабели 24 В (~) к клеммам ~24 В переменного тока
 PoE: Подключите сетевой разъем RJ-45 к PoE-совместимому сетевому устройству, подающему питание по
кабелю Ethernet.
 (Дополнительно) Вставьте в устройство аудиокабель и кабель, передающий тревожный сигнал, и подключите
сетевой кабель к сетевому порту RJ-45 выключателя. Организация проводов выполняется в соответствии с
инструкциями пункта Сетевой кабель раздела 1.2 Физические характеристики на стр. 13.
ПРИМЕЧАНИЕ Чтобы обеспечить достаточную длину кабеля, рекомендуется перед закреплением кабеля в
специальном отверстии оставить около 10 мм сетевого кабеля для подключения к сетевому порту RJ-45.

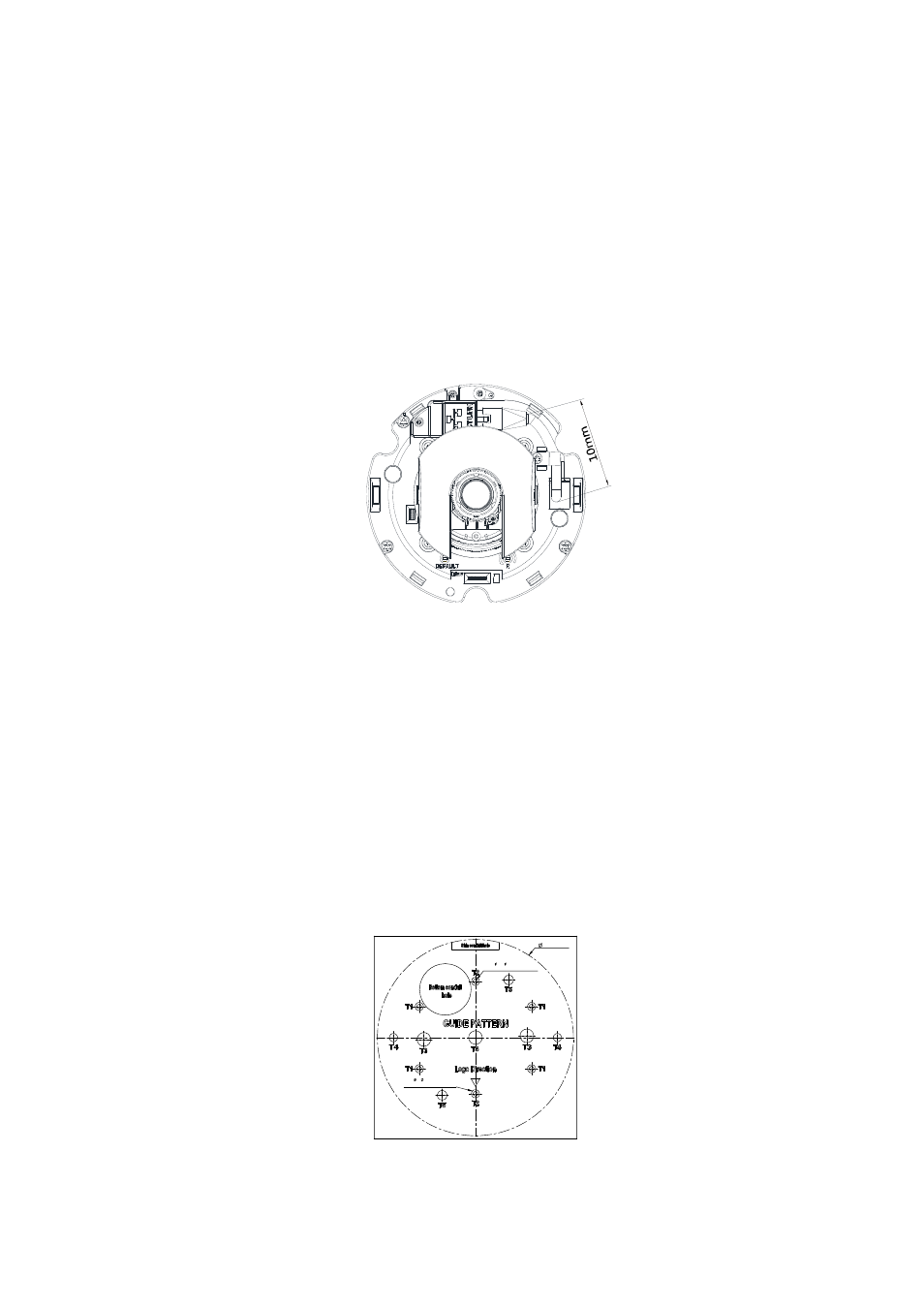

Р ИСУНОК 2-2: П ОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
2.3.4 Установка видеокамеры
Для установки купольной видеокамеры серии Sarix используется один из следующих способов:
 Поверхностное крепление (см. раздел 2.3.4.1 Поверхностная установка на стр. 14).
 Подвесное крепление(см. раздел 2.3.4.2 Подвесная установка на стр. 15)
 Потолочное крепление (см. раздел 2.3.4.3 Потолочная установка на стр. 16).
2.3.4.1 Поверхностная установка
При Поверхностной установке видеокамера крепится к стене с помощью IMPBB-S, Комплекта креплений Sarix для
поверхностной установки в помещениях купольной мини-видеокамеры белого цвета.
1. Пропустите все кабели через отверстие для кабеля в задней крышке и прикрепите корпус видеокамеры (№2) к
задней крышке (№1).
2. Прикрепите направляющую, которая используется для поверхностного крепления, к стене или потолку.
Р ИСУНОК 2-3: К РЕПЛЕНИЕ НАПРАВЛЯЮЩЕЙ
T1: Doubl e gang
T2: Si ngl e gang
T3: Pel co I M- VE Mount
T4: 4” Square b ox
T5: Pel co I M Mount
145mm( 5. 7" )
I nner 3. 3( 0. 125i nch) H ol e s
( M4 or #6 TYPE SCREW )
Out er 6 ( 0. 25i nch) H ol e s
( FOR PLASTI C ANCHOR )
