КРЕПЕЖНЫЕ ПРИНАДЛЕЖНОСТИ
МОДЕЛИ
WXM100 Настенное крепление, предназначенное
для монтажа системы серии ExSite
непосредственно на вертикальной
несущей поверхности
PXM100 Крепление на опорной стойке,
предназначенное для монтажа системы
серии ExSite непосредственно на
горизонтальной поверхности
вертикально или в перевернутом
положении
CMXM100 Угловой переходник для использования с
WXM100 при установке системы серии
ExSite в углу сооружения
PAXM100 Переходник для монтажа на столбе для
использования с WXM100 при установке
системы на вертикальный столб или с
PXM100 при установке системы на
горизонтальную штангу; рекомендуемый
диаметр столба 10,16 ... 22,86 см
(4 ... 9")
ОБЩИЕ ХАРАКТЕРИСТИКИ
Материал
Крепления Электрополированная
нержавеющая сталь марки 304
Монтажные хомуты PAXM100 Нержавеющая сталь марки 316
Максимальная нагрузка
WXM100 33,00 кг (73 фунт.)
CMXM100 38,50 кг (85 фунт.)
PAXM100 40,00 кг (88 фунт.)
PXM100 35,83 кг (79 фунт.)
Масса нетто
WXM100 5,62 кг (12,4 фунт.)
CMXM100 3,45 кг (7,6 фунт.)
PAXM100 4,17 кг (9,2 фунт.)
PXM100 0,60 кг (1,3 фунт.)
Масса брутто (приблизительно)
WXM100 7,71 кг (17 фунт.)
CMXM100 5,89 кг (13 фунт.)
PAXM100 6,35 кг (14 фунт.)
PXM100 1,81 кг (4 фунт.)
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Пять резьбовых болтов размером 3/8-16 x 1,0" из нержавеющей стали с шестигранной головкой и стопорными шайбами поставляются с комплектами
CMXM100 и PAXM100 для использования с настенным креплением WXM100 или креплением на стойке PXM100.
Способ крепления
Рекомендуемая
монтажная поверхность
Рекомендуемый крепеж
WXM100, CMXM100* и
PXM100 Сплошной бетон с рекомендованной
прочностью 3 600 фунт/кв.
дюйм или 25 МПа Пять анкеров размером 3/8-16 x 1-9/16" из нержавеющей стали и пять резьбовых
болтов размером 3/8-16 x 1,0" из нержавеющей стали с шестигранной головкой и
стопорными шайбами из нержавеющей стали (в комплект поставки не входят)
Стальная двутавровая балка со
стенками не менее 3,2 мм (1/8"). Пять резьбовых болтов размером 3/8-16 x 1,0" из нержавеющей стали с
шестигранной головкой, стопорными шайбами из нержавеющей стали и гайками
размером 3/8-16 из нержавеющей стали (в комплект поставки не входят)
PAXM100* Стальной столб диаметром
10,16 ... 22,86 см (4 ... 9") Четыре хомута из нержавеющей стали шириной 15,9 мм (5/8") и длиной
101,6 см (40") для крепления переходника к столбу (входят в комплект поставки)
5X Ø 0,422
17,78
(7,00)
8,89
(3,50)
20,32
(8,00)
37,97
(14,95)
8 ОТВ. Ø 11 ММ (0,433"), СКВОЗНЫЕ, РАВНОМЕРНО
РАСПОЛОЖЕННЫЕ НА ОКРУЖНОСТИ
Ø
120,6 ММ (4,75") МЕЖДУ ЦЕНТРАМИ
14,58
(5,74)

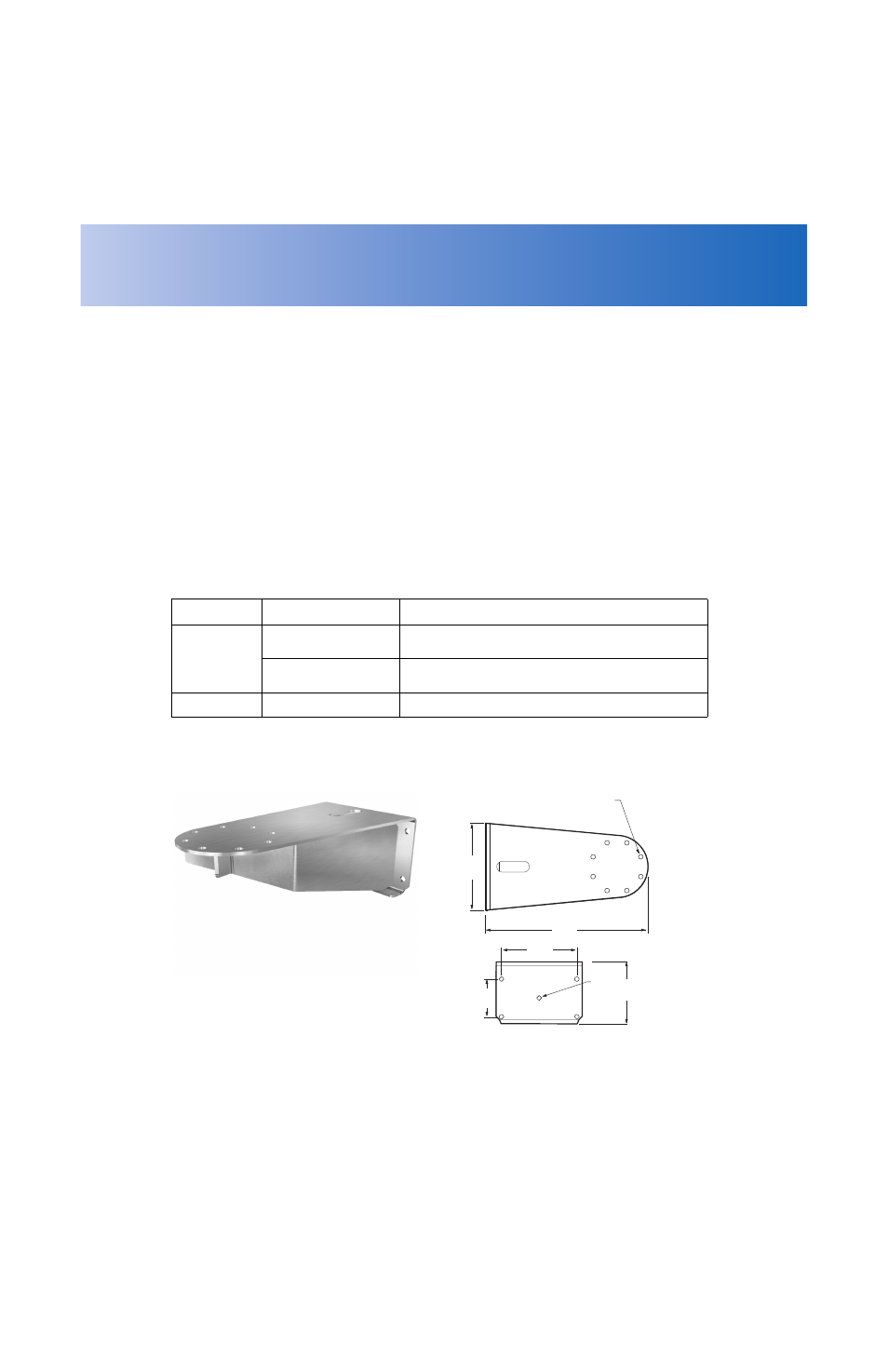

НАСТЕННОЕ КРЕПЛЕНИЕ
WXM100
ПРИМЕЧАНИЕ: В СКОБКАХ РАЗМЕРЫ В ДЮЙМАХ; ВСЕ ОСТАЛЬНЫЕ РАЗМЕРЫ
В САНТИМЕТРАХ.
