8
C2983M-B-RU (9/11)
3. При установке модели, рассчитанной на передачу аудиосигнала,
следует подсоединить требуемый аудиокабель.

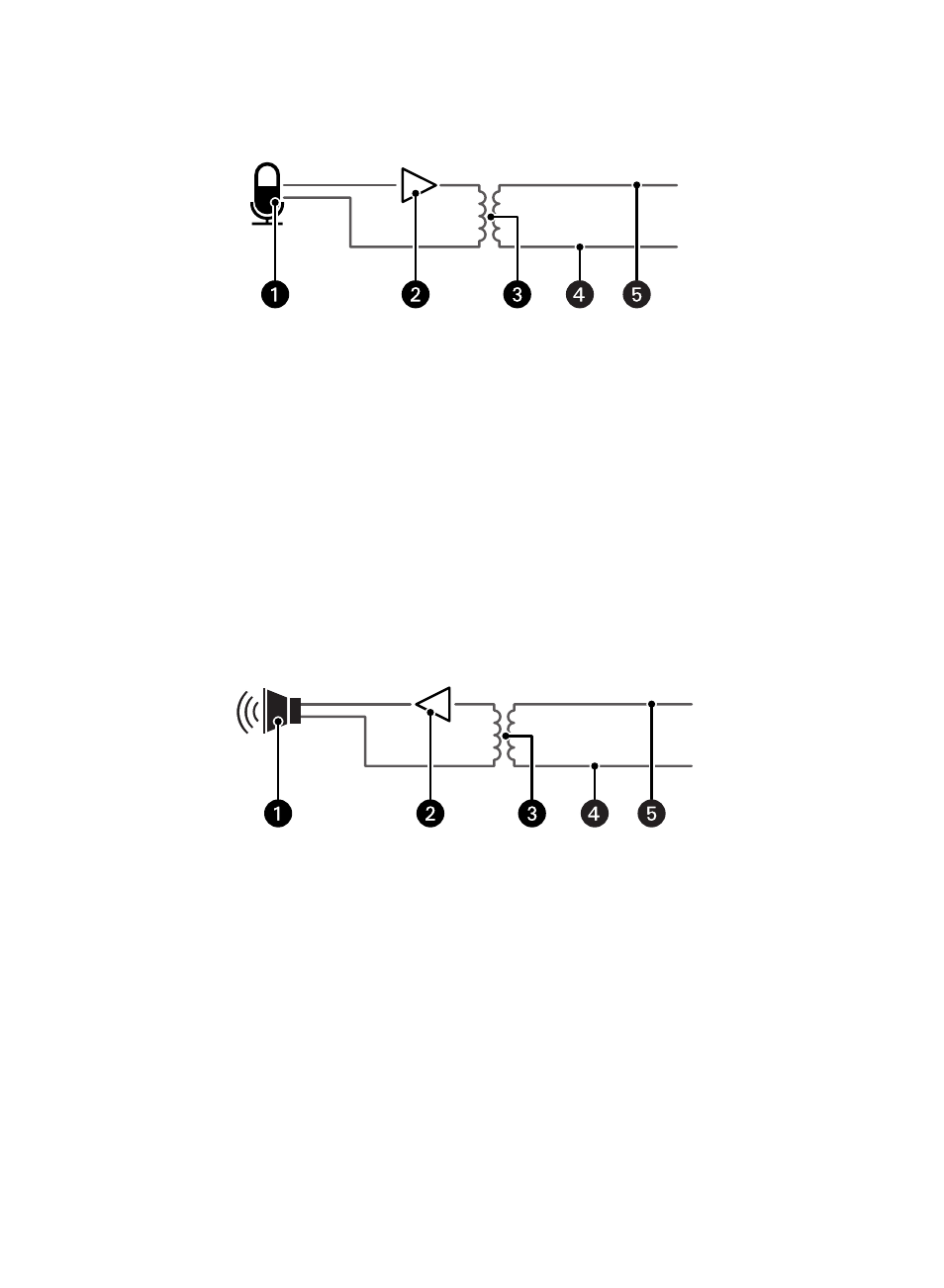

Рис. 3. Подключение аудиокабеля к линейному входу (Line In)
Рис. 4. Подключение аудиокабеля к линейному выходу (Line Out)
ᕡ
Микрофон
ᕢ
Усилитель
ᕣ
Согласующий трансформатор с
импедансом 600 Ом
ᕤ
Line In – (белый)
ᕥ
Line In + (коричневый)
ᕡ
Громкоговоритель
ᕢ
Усилитель
ᕣ
Согласующий трансформатор с
импедансом 600 Ом
ᕤ
Line Out – (красный)
ᕥ
Line Out + (оранжевый)
+
–
+
–
