Соединения
Ознакомьтесь с конструкцией задней панели устройства NET5402R-HD прежде, чем подсоединять к нему какую-либо
аппаратуру.

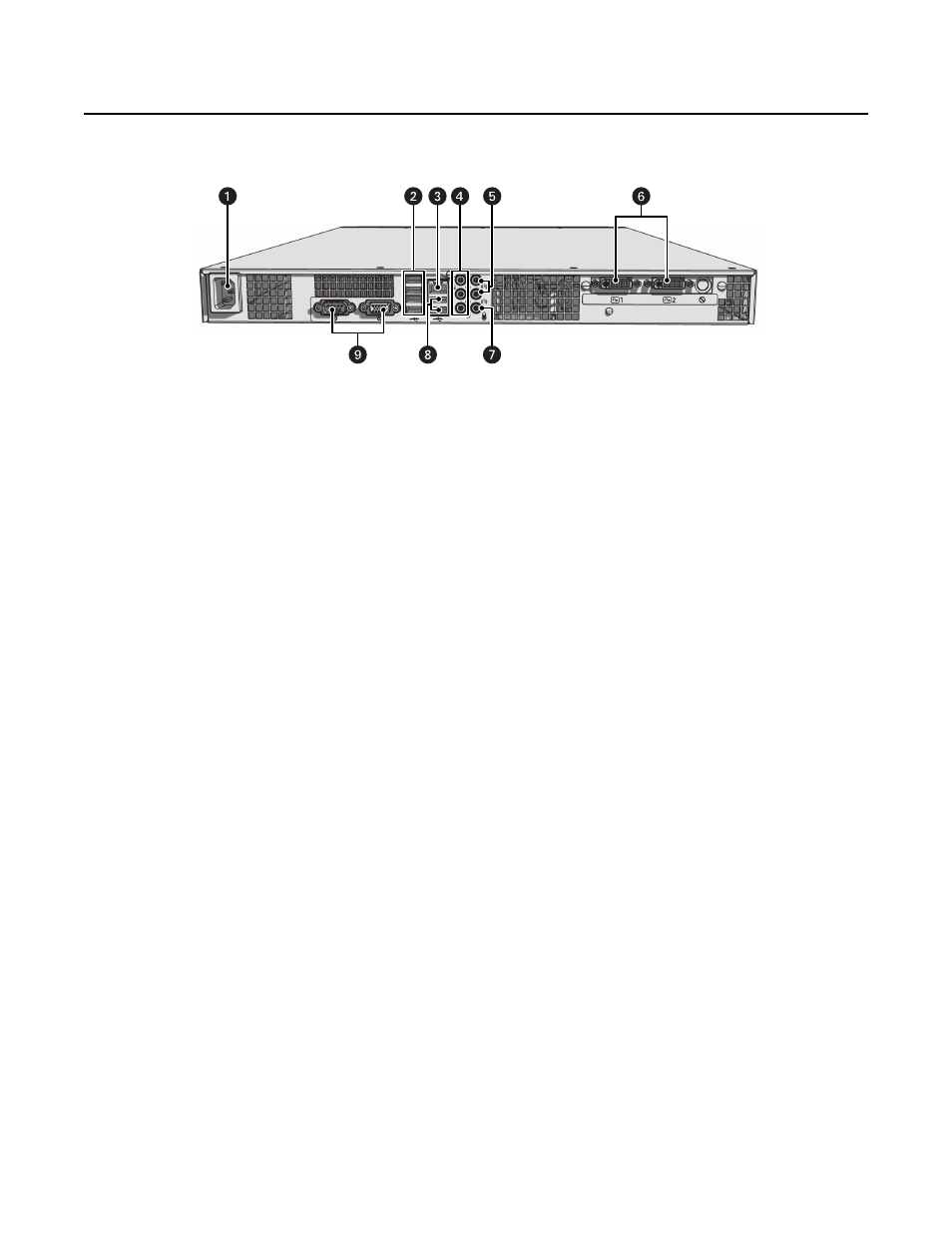

Рис. 12. Компоновка задней панели
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Устройство NET5402R-HD снабжено блоком питания с автоматической настройкой на напряжение питания от 100 до 240 В
переменного тока (с частотой 50 и 60 Гц). Также следует установить источник бесперебойного электропитания (ИБП),
который не входит в комплект поставки. Устройства ИБП в течение ограниченного времени обеспечивают питание от
аккумуляторных батарей в случае отказа основного источника питания. См. раздел Приложение на стр. 21, где приводится
дополнительная информация.
Подключение блока питания производится в следующем порядке:
1. Вставить один конец шнура питания в разъем на задней панели устройства NET5402R-HD.
2. Подсоедините второй конец этого шнура к соответствующему источнику питания.
ПРИМЕЧАНИЕ: Не включайте любые компоненты системы с устройством NET5402R-HD до тех пор, пока не будут
подсоединены все компоненты.
ᕡ
Разъем питания
ᕦ
Разъемы DVI/VGA
ᕢ
Порты USB 2.0 (4)
ᕧ
Зарезервировано
ᕣ
Сетевой соединитель
ᕨ
Порты USB 2.0 (2)
ᕤ
Зарезервировано
ᕩ
Зарезервировано
ᕥ
Выход аудио (зеленый разъем);
зарезервировано (синий разъем)
