Установка телескопа
1. Диагональное зеркало;
2. Окуляр ;
3. Окуляр с переменным
фокусным расстоянием для
наземных наблюдений с
адаптером;
4. Кремальера;
5. Искатель;
6. Юстировочные винты;
7. Оправа искателя;
8. Труба телескопа;
9. Бленда;
10. Ручка кремальеры;
11. Рычаг-фиксатор;
12. Блокиратор;
13. Головка треноги;
14. Фиксатор;
15. Ножки;
16. Крепеж головки;
17. Распорка.

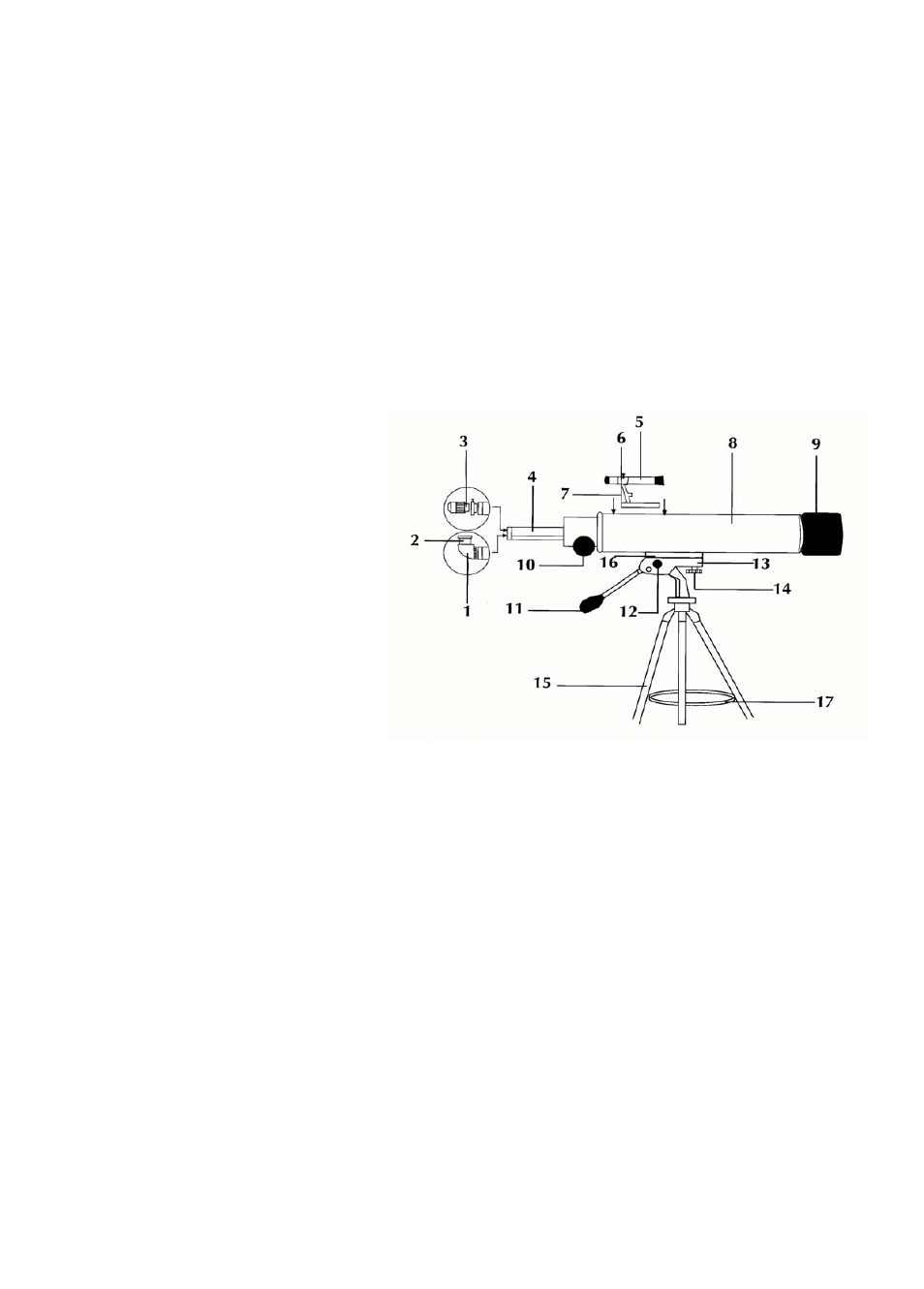

Рисунок 1
Комплект поставки
• Телескоп AstroBoy 50 х 600;
• Тренога крепления телескопа;
• Искатель;
• Диагональное зеркало;
• Окуляр H12,5;
• Окуляр F6;
• Окуляр с переменным фокусным расстоянием для наземных
наблюдений.
• Инструкция по эксплуатации на русском языке.
(а) Раскройте ножки треноги и поставьте ее устойчиво на горизонталь-
ную поверхность. Укрепите распорку, как показано на рисунке 1.
(б) Возьмите рычаг-фиксатор (11) и вкрутите его в головку треноги.
(в) Укрепите трубу телескопа (8) на треноге следующим образом. Вы-
крутите блокиратор (12) и положите трубу на головку треноги (13) так,
чтобы пластиковый выступ на крепеже (16) вошел в паз на головке тре-
ноги. Закрутите блокиратор (12) сбоку и фиксатор (14) снизу.
(г) Вставьте окуляр в трубку кремальеры (4) и закрепите его, слегка за-
крутив боковой винт.
