Страница 7
7

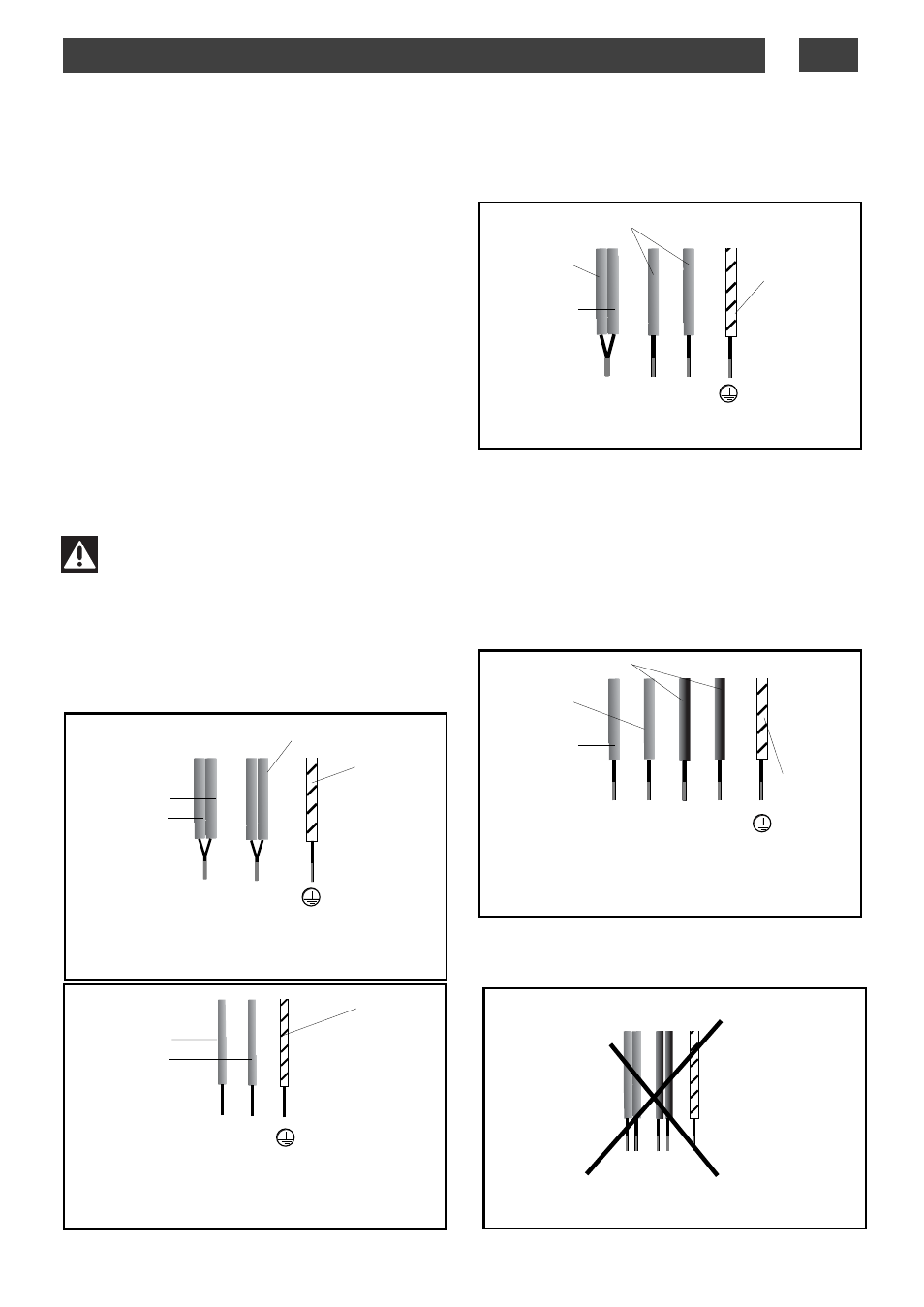

Разделите 2 фазных провода L1 и L2 перед
подключением.
N
N
L
Зеленый/
желтый
Синий
Чёрно серый
Коричневый
N
L1 L2
Синий
Зеленый/
желтый
Чёрно серый
Коричневый
•Подключение 220 240 В~
При трёхфазном 400 В 2N подключении в
случае нарушения работы Вашей варочной
поверхности, проверьте, хорошо ли под
соединён нейтральный провод.
ПОДКЛЮЧЕНИЕ
•
N L
Зеленый/
желтый
Синий
Коричневый
•Подключение 400 В 2N~ – 16 A
32A
16A
Разделите провода перед подключением.
N1
L1 L2
Синий
Зеленый/
желтый
Чёрно серый
Коричневый
•Подключение 2х230 В
2L+2N~ – 16A
N2
•Подключение 400 В 3~ – 16A
РУ
1/ УСТАНОВКА ВАШЕГО ПРИБОРА
Нейтраль
Земля
Фаза
Нейтраль
Земля
Фаза
Нейтраль
Земля
Фаза
Нейтраль
Земля
Фаза
Варочные поверхности подключают к сети
через розетку, соответствующую норме
CEI 60083 или через устройство
всеполюсного отключения, отвечающего
существующим правилам по установке
электрических приборов.
При подаче напряжения к Вашей варочной
поверхности или после длительного отк
лючения электроэнергии, на панели управ
ления загораются светящиеся символы.
Прежде чем опять пользоваться прибором
подождите около 30 секунд, чтобы эти
индикаторы погасли. (Такая индикация
абсолютно естественна и предназначена
для специалистов из службы гарантийного
обслуживания. Пользователю не следует
обращать на них внимание).
Внимание!
В случае если провод поврежден,
он должен быть заменен производите
лем, его службой гарантийного обслу
живания или квалифицированным спе
циалистом во избежание опасности.
