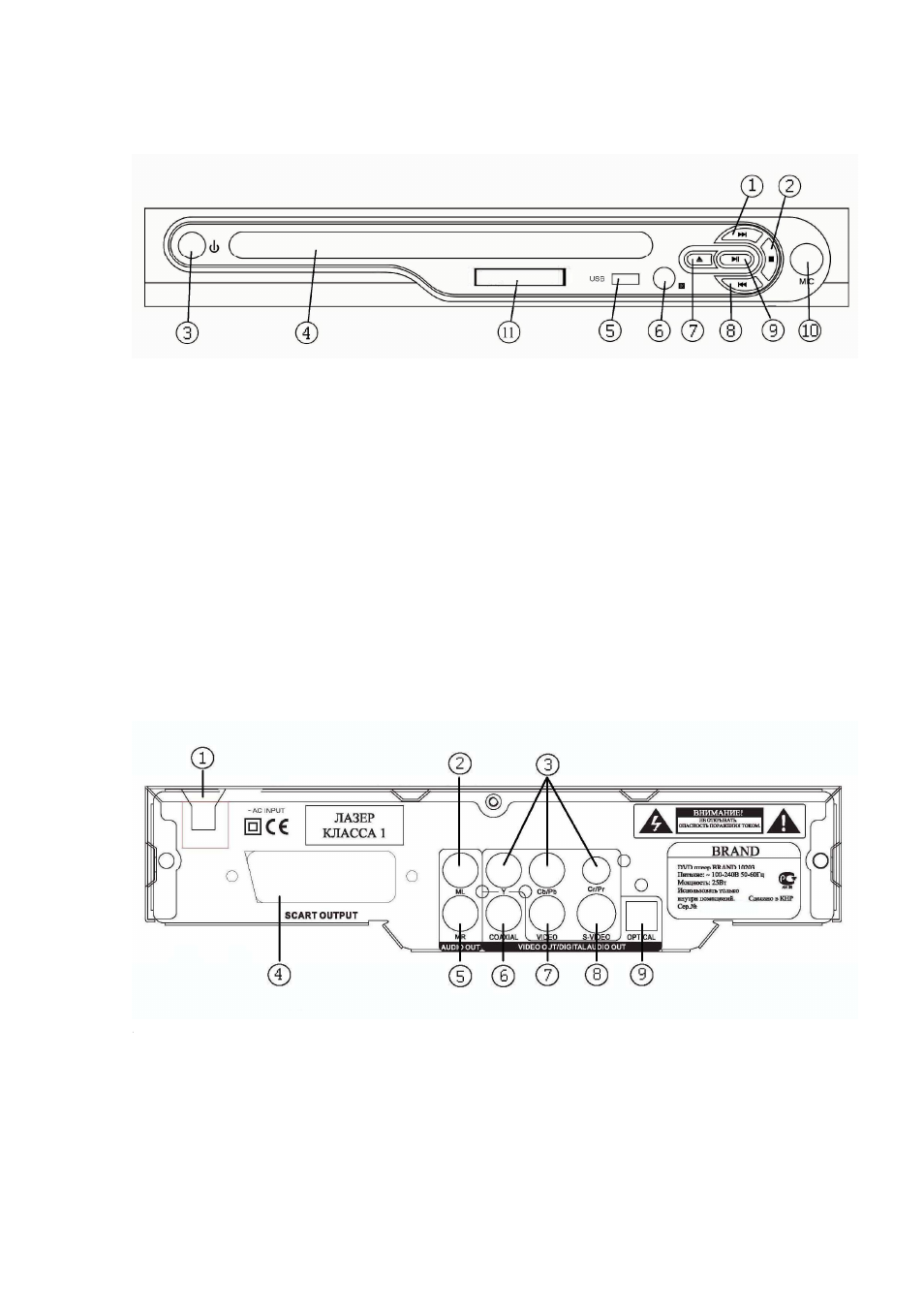

► СХЕМА ЛИЦЕВОЙ ПАНЕЛИ
1. Кнопка «Следующий»
2. Кнопка «Стоп»
3. Выключатель питания
4. Лоток диска
5. Разъем USB
6. Инфракрасный датчик для пульта ДУ
7. Кнопка открытия/закрытия лотка
8. Кнопка «Предыдущий»
9. Кнопка воспроизведения/паузы
10. Разъем подключения микрофона
11. Дисплей
► СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)
НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ
1. ГНЕЗДО СЕТЕВОГО ШНУРА
2. АУДИОВЫХОД ЛЕВЫЙ
3. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV
4. SCART
5. АУДИОВЫХОД ПРАВЫЙ
6. АУДИОВЫХОД КОАКСИАЛЬНЫЙ ЦИФРОВОЙ
7. ВИДЕОВЫХОД КОМПОЗИТНЫЙ
8. ВИДЕОВЫХОД S-VIDEO
9. АУДИОВЫХОД ОПТИЧЕСКИЙ ЦИФРОВОЙ
