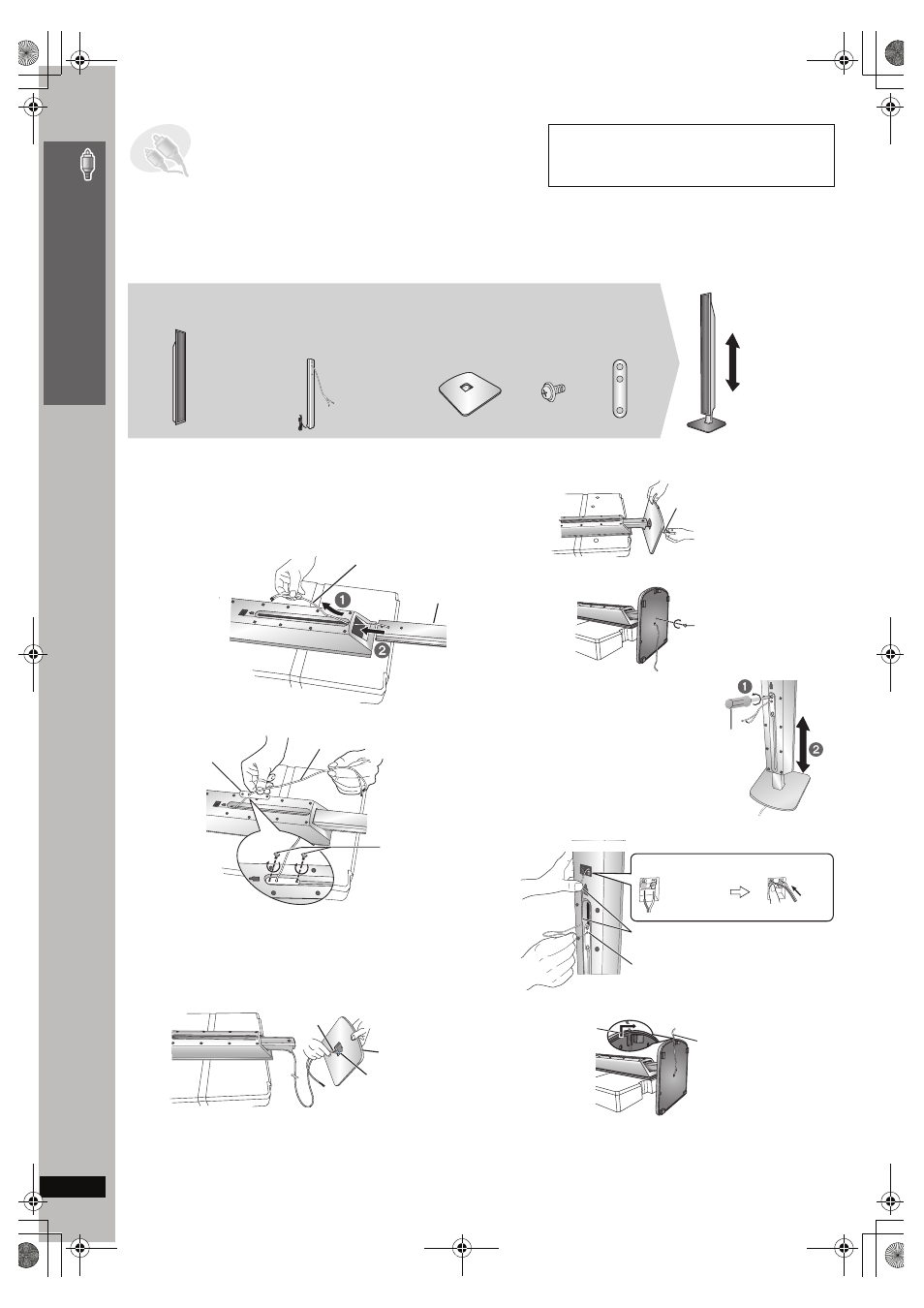

Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.
≥ Для сборки используйте крестовую отвертку.
≥ Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными компонентами.
≥ Правая и левая колонки и стойки не различаются.
≥ Для установки на стене обратитесь к стр. 7.
1
Прикрепите колонку к стойке.
При креплении колонки к стойке подложите под колонку
пенопласт для устойчивости.
1 Пропустите кабель колонки (короткую его часть) через
основание колонки и через паз в задней ее части.
2 Протягивая кабель через паз, сдвиньте стойку
колонки в основание колонки.
3 Пропустите кабель через центральное отверстие к
пластине и закрепите пластину при помощи двух винтов.
2
Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.
2 Вставьте стойку в основание, аккуратно протягивая
конец кабеля колонки.
3
Закрепите стойку на основании.
4
Отрегулируйте высоту
колонки.
1 Ослабьте винты так,
чтобы колонку можно
было сдвинуть вверх
или вниз.
2 Поднимите колонку на
желаемую высоту и
затем затяните винты.
5
Подключите кабель колонки.
6
Закрепите кабель колонки на основании.
ШАГ
1
Сборка фронтальных колонок
Прилагаемые стойки специально предназначены для
установки фронтальных колонок Panasonic SB-FS995.
Используйте их только как указано в данной
инструкции.
2 Фронтальные колонки 2 Основания 2 Стойки 6 Винтов 2 Пластинки
Высота колонок
может
регулироваться.
Мин: 110 см
Макс: 135 см
Кабель
Колонка
Стойка
Пенопласт
Винты
Надежно
затяните.
Пластина
Кабель
Основание
Скругленная
сторона
Большое отверстие
Кабель
Кабель
Винт
Надежно затяните.
Крестовая
отвертка
_
: Белый
`
: Синий
Полностью вставьте провод.
Нажмите!
Вставьте кабель колонки в паз.
Протяните излишки кабеля обратно
через держатель пластины.
Кабель
Вставьте кабель
в паз.
