СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

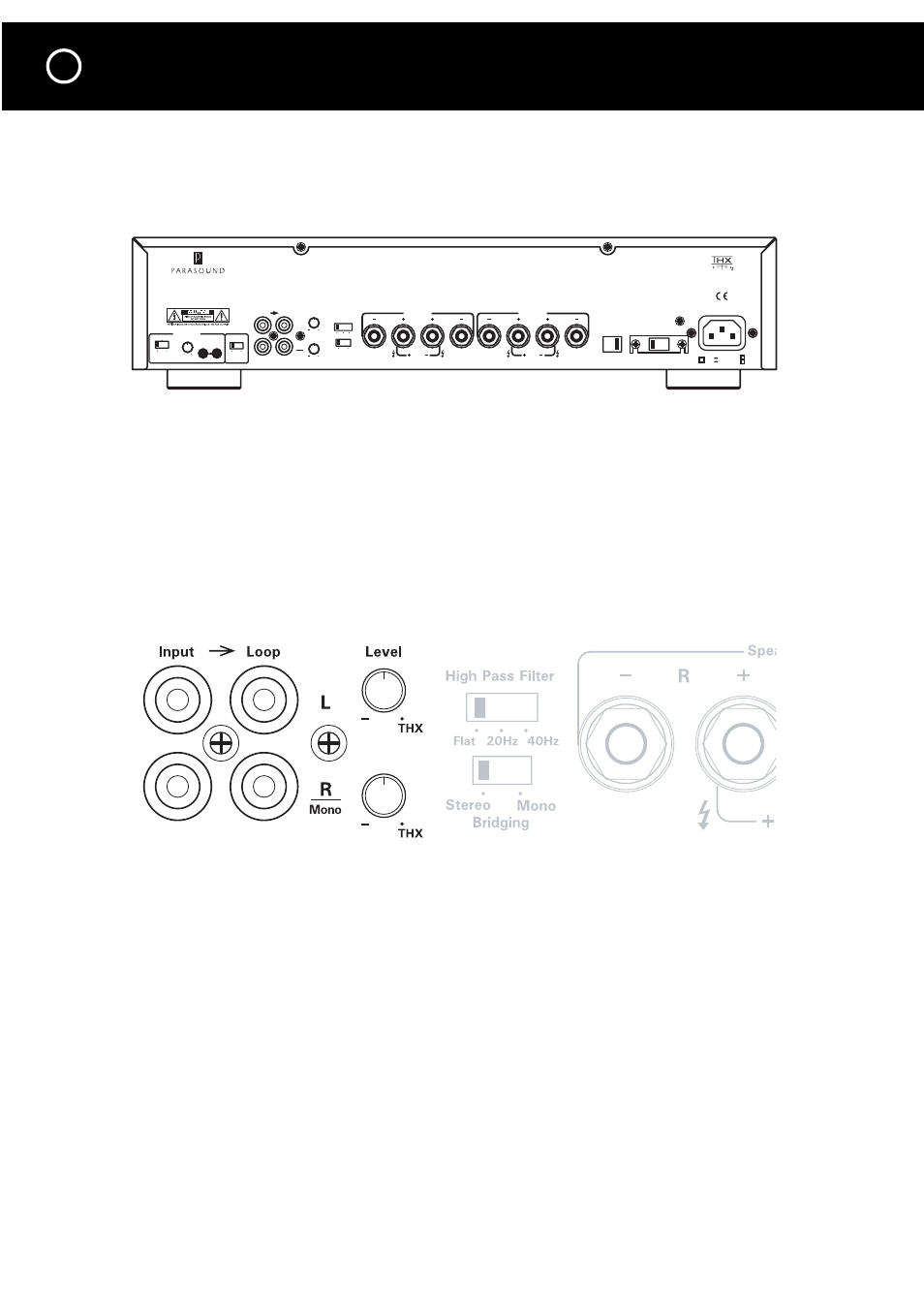

НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
НА ЗАДНЕЙ ПАНЕЛИ
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Меры предосторожности при подключении
Перед выполнением или изменением каких-либо подключений к входным разъемам, гнездам
триггера или клеммам акустических систем отсоедините сетевой кабель. Убедитесь в том, что ни
один кабель не натянут или не подвержен иной механической нагрузке, поскольку это может
привести к отсоединению кабелей из разъемов.
CAUTION
To Prevent Electric Shock, Do Not
Remove Cover. No User-Serviceable
Parts Inside. Refer Servicing To
Qualified Service Personnel.
WARNING
To Prevent Fire Or Shock Hazard,
Do Not Expose This Unit To Rain
Or Moisture.
2125 Two Channel Amplifier
Parasound Products, Inc.
San Francisco, CA U S A
THX and Ultra2 are trademarks of THX Ltd.
which may be registered in some jurisdictions.
All right reserved.
Speaker Pair A
L
R
Mono
Manual
Audio Sens
Max
Min
12V Trigger
Ground
Lift Norm
Mono
Stereo
4-8
Ohms
2-3
Ohms
230V
50Hz
115V
60Hz
20Hz 40Hz
Flat
Audio
Auto Turn On
Loop
Level
Bridging
Input
12V
In
Loop
R
Mono
THX
THX
AC 115V/60Hz
AC 230V/50Hz
Power Consumption: 550W
AC
Voltage
Load
Impedance
L
High Pass Filter
Speaker Pair B
L
R
Mono
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
Входные разъемы (Input)
С помощью экранированных аудиокабелей подключите выходные разъемы вашего предусилителя
или системного контроллера к входным разъемам аудиосигнала L (левый канал) и R (правый канал)
усилителя Model 2125. При подключении моносигнала используйте только разъем правого канала R.
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Выходные разъемы Loop Out
Данные разъемы дублируют входные аудиосигналы для упрощения подключения других
усилителей мощности к тому же предусилителю или системному контроллеру. Такое подключение
по цепи нескольких усилителей мощности называется «гирляндным подключением».
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Вы можете подключить по цепи разъемы триггера нескольких усилителей мощности
Parasound без перегрузки триггерных выходов контроллера объемного звука или предусилителя.
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Регуляторы уровня правого (R) и левого (L) каналов
Вы можете выполнять регулировку уровня сигнала каждого канала путем вращения регулятора
уровня соответствующего канала: по часовой стрелке - для увеличения уровня или против часовой
стрелки - для уменьшения уровня. Максимальное значение соответствует Референсному Уровню
THX, при котором коэффициент усиления 29: 1 В на входных разъемах соответствует 28.28 В на
клеммах акустических систем. THX рекомендует устанавливать данное значение в том случае,
когда усилитель 2125 используется вместе с другими THX-сертифицированными компонентами.
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: Вы можете опытным путем, устанавливая различные уровни усиления на вашем
предусилителе или контроллере объемного звука, не имеющем сертификации THX, а также на
усилителе Model 2125, найти такое сочетание уровней усиления, при котором фоновый шум в
вашей системе будет минимальным. Профессионалы в области звука называют такую регулировку
«усилительным каскадом».
Примечание:
Примечание:
Примечание:
Примечание:
Примечание: При работе с моносигналом по мостовой схеме следует использовать только регулятор
правого (R) канала.
