4

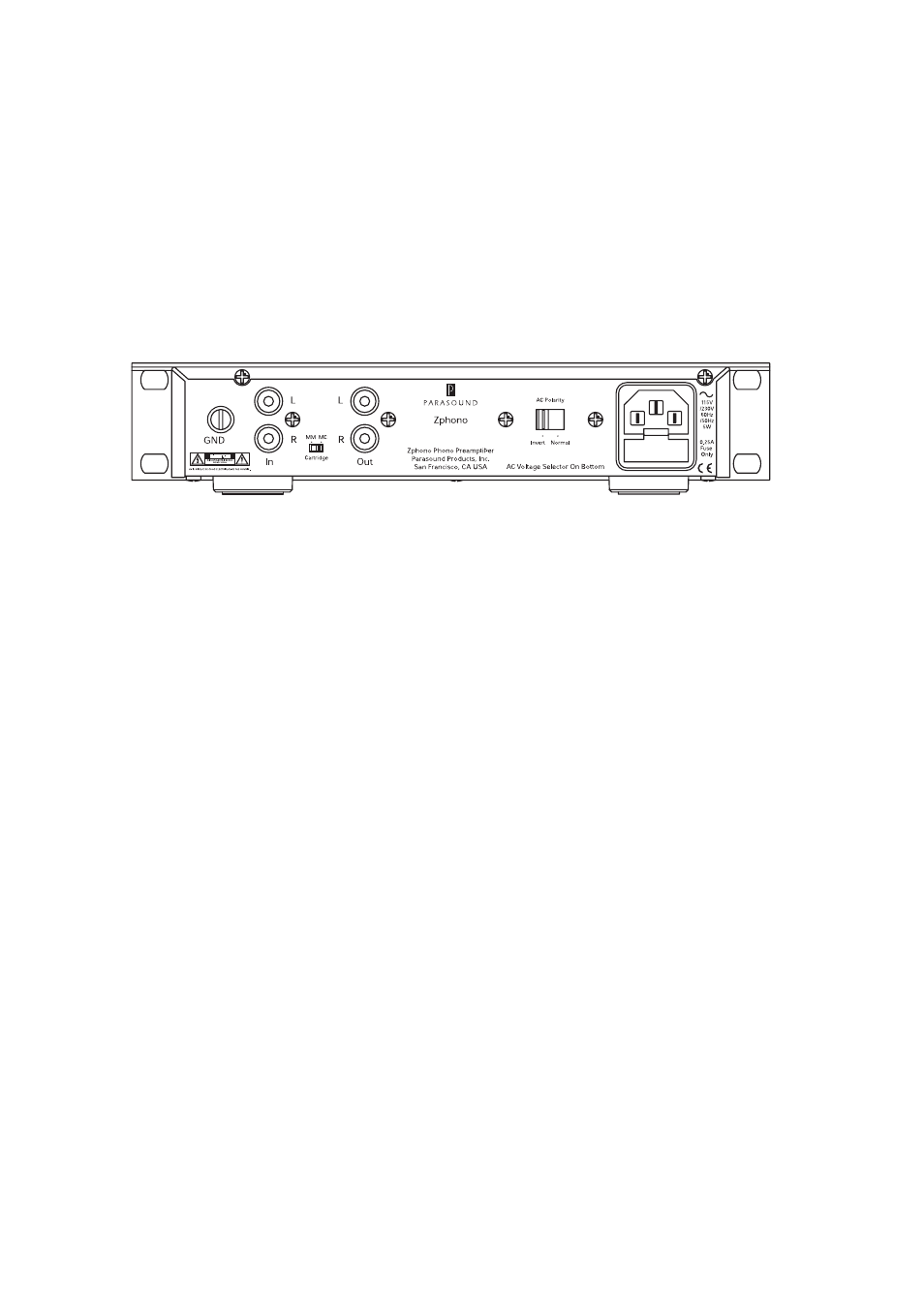

Соединительные разъемы и элементы управления на тыловой панели
Перед подсоединением сетевого кабеля необходимо выполнить подключения входов и выходов устройства.
Перед подключением аудиокабелей необходимо отсоединять сетевой кабель фонокорректора Zphono.
Входные разъемы («In»)
Вставьте аудиоштекеры левого и правого канала проигрывателя во входные разъемы фонокорректора «L» è «R».
Надежно закрепите отдельный оголенный заземляющий провод проигрывателя к винту заземления «GND»
фонокорректора Zphono.
Примечание: Если у вас нет отвертки с плоским лезвием для того, чтобы повернуть винт заземления «GND»,
можно использовать небольшую монетку.
Переключатель типа картриджа
Установите переключатель в положение «ММ» для картриджа с подвижным магнитом и «МС» - для картриджа с
подвижной катушкой. Если вы не можете определиться с типом вашего картриджа, тогда попробуйте сначала
установить переключатель в положение «ММ».
Выходные разъемы («Out»)
В течение всего процесса настройки выходных соединений уровень громкости вашего управляющего предусилителя
или ресивера должен быть минимален. Данная мера предотвратит возникновение звукового всплеска, который
может нанести ущерб вашему оборудованию. Во избежание каких-либо неполадок рекомендуется просто отключить
питание систем.
С помощью кабелей соедините выходные разъемы левого («L») и правого («R») каналов фонокорректора Zphono
со входами левого («L») и правого («R») каналов вашего управляющего предусилителя или ресивера. Данные
входы обычно имеют следующие обозначения: Audio, CD, Tuner, Aux èëè Tape Play. Если ваш предусилитель или
ресивер снабжены входом Phono, его использовать не следует.
Примечание: Избегайте любое натяжение кабелей, иначе может произойти отсоединение кабелей от разъемов.
Сетевой кабель
Подсоедините сетевой кабель фонокорректора Zphono к действующей сетевой розетке. Фонокорректор Zphono
должен постоянно быть во включенном состоянии во избежание переходных помех, сопровождающих процесс
включения устройства. Энергопотребление данного устройства минимально, поэтому не стоит беспокоиться по
данному поводу.
Фоновый шум
Фоновый шум проявляется значительно чаще при использовании предусилителя-фонокорректора, чем других
компонентов, т.к. данное устройство снабжено гораздо большим уровнем усиления слабого сигнала, поступающего
с картриджа.
Переключатель полярности фазы переменного тока
Одним из самых эффективных способов снижения шума является смена полярности фазы переменного тока
соединений устройства. Однако разъем сетевого кабеля подключается только в одном положении. Переключатель
полярности позволяет вам поменять полярность фазы переменного тока без использования самого разъема
сетевого кабеля. В большинстве случаев переключатель следует устанавливать в положение «Normal», однако
при необходимости устранения фонового шума попробуйте установить переключатель в положение «Invert».
Примечание: Устранить фоновый шум можно путем «проб и ошибок»:
− Отсоединение заземляющего провода проигрывателя может снизить проявление фонового шума;
− Также шум можно снизить, подсоединив заземляющий повод проигрывателя непосредственно к управляющему
предусилителю или ресиверу вместо фонокорректора Zphono;
− Вы можете попробовать использовать дополнительный заземляющий провод для соединения клеммы «GND»
Zphono и металлическим основанием управляющего предусилителя или ресивера;
− Попробуйте по-разному расположить аудиокабели и сетевые кабели. Перемещение сетевого кабеля и
аудиокабелей зачастую приводит к снижению шума.
Техническое обслуживание фонокорректора Zphono
Вашему фонокорректору Zphono не требуется периодическое проведение технического обслуживания. В данном
устройстве отсутствуют детали, подлежащие обслуживанию пользователем. Во избежание поражения
электрическим током не допускается снимать верхнюю крышку фонокорректора. Устройство можно протирать
мягкой тряпочкой. Не допускается использовать никакие растворители и абразивные материалы. Отпечатки
пальцев можно удалять с помощью слегка смоченной в воде мягкой тряпочкой.
