Благодарим Вас за выбор продукции компании Parasound
Поздравляем и благодарим Вас за приобретение данного высокоточного компонента компании Parasound. Селектор
АС Parasound Zselect разработан для переключения между пятью парами акустических систем (АС) при его
подключении к выходам АС любого стереоусилителя или ресивера.
Распаковка селектора АС Zselect
Для того, чтобы подсоединить провода к клеммам устройства Zselect, необходимо использовать небольшую
отвертку, которая входит в комплект поставки. После распаковки устройства сохраните картонную коробку, а
также внутренний упаковочный материал с тем, чтобы обезопасить устройство в случае вашего переезда или
его транспортировке в сервисную службу.
Выбор местоположения селектора АС Zselect
Расположение устройства Zselect должно обеспечивать удобный доступ к его элементам управления.
Монтаж селектора АС Zselect в стойку
В стандартной аппаратной стойке на 19” устройства Zselect занимает только половину е¸ ширины. Для монтажа
селектора в стойку вы можете приобрести комплект для монтажа Parasound SBS, либо панель для монтажа
Zblank. Комплект для монтажа Parasound SBS позволяет произвести монтаж селектора в непосредственной
близости от другого компонента Parasound серии Z. Панель для монтажа Zblank включает в себя SBS.

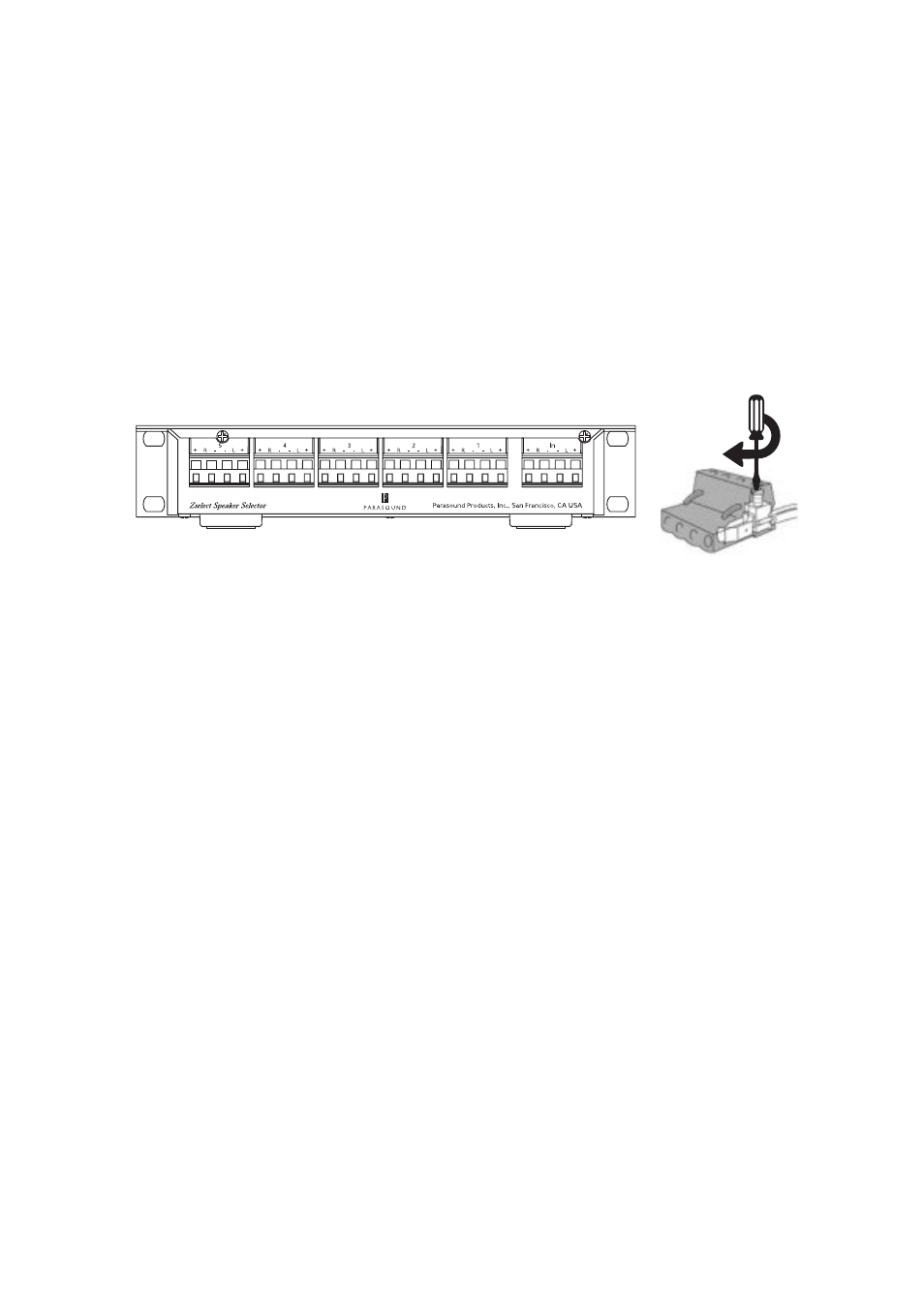

Подсоединение проводов
Каждая пара проводов крепится к отдельному клеммному блоку. Подключать соединительные провода будет
удобнее, если вы предварительно снимите клеммный блок. Для того, чтобы снять клеммный блок, необходимо
плотно его обжать и вынуть. Выкрутите четыре небольших винта, расположенные над четырьмя квадратными
прорезями, на такое расстояние, которое позволило бы вставить один оголенный провод в каждое отверстие.
Зачистите около 8мм изоляции на каждом проводе. Скрутите жилы во избежание появления паразитных сигналов.
Примечание: Плюсовой «+» и минусовой «-» провод правого и левого каналов необходимо закрепить в отверстиях
клеммного блока, соблюдая полярность «+R-» è «+L-», отмаркированные на тыловой панели селектора АС Zselect.
Закрутите все винты с тем, чтобы закрепить провода в отверстиях. После того как вы подсоединили все четыре
провода в каждом клеммном блоке, установите клеммный блок в тыловую панель устройства Zselect.
Соблюдайте полярность при подключении усилителя и акустических систем
При подсоединении проводов вы увидите, что на изоляционной оплетке одного из двух проводов каждой пары
имеется либо печатная надпись, либо выпуклая бороздка. Такая маркировка позволяет безошибочно определить,
какой провод вы подключили к плюсовой клемме на другом конце соединения.
Убедитесь в том, что провода «+ In» селектора подключены к соответствующим клеммам аудиовыходов усилителя
и акустических систем.
Убедитесь в том, что каждый провод «+» каналов 1-5 селектора подключен к клемме «+» соответствующей
акустической системы.
Входы, для подключения усилителя и ресивера
Клеммный блок «In», расположенный с правой стороны тыловой панели селектора, предназначен для подключения
четырех аудиопроводов усилителя или ресивера.
Выходы для подключения акустических систем
Клеммные сектора 1-5 селектора предназначены для подключения четырех поводов к каждому каналу акустической
системы.
Примечание: Клеммный сектор, соответствующий клавише «1» на лицевой панели, расположен справа.
Принцип работы селектора АС Zselect
Выберите любую пару акустических систем, нажав на цифровую клавишу.
Клавиша «Protect»
Для того, чтобы защитить ваш усилитель от перегрузки при подключении дополнительной пары акустических
систем, необходимо нажать клавишу «Protect». При подключении нескольких пар акустических систем нагрузка на
усилитель или ресивер резко сократится. Например, при одновременном подключении четырех 8-омных пар
акустических систем нагрузка на усилитель составит только 2Ом. Ресиверы, а также некоторые усилители
мощности не обладают соответствующей мощностью по току для того, чтобы выдержать полное сопротивление
нагрузки ниже 4Ом. При полном сопротивлении нагрузки менее 4Ом может произойти перегрузка усилителя, и,
следовательно, перегрев самого усилителя и ближайших компонентов. В результате чего оборудование может
получить значительные повреждения.
Примечание: Рекомендуется нажимать клавишу «Protect» при подключении двух или более пар акустических
систем.
