СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ

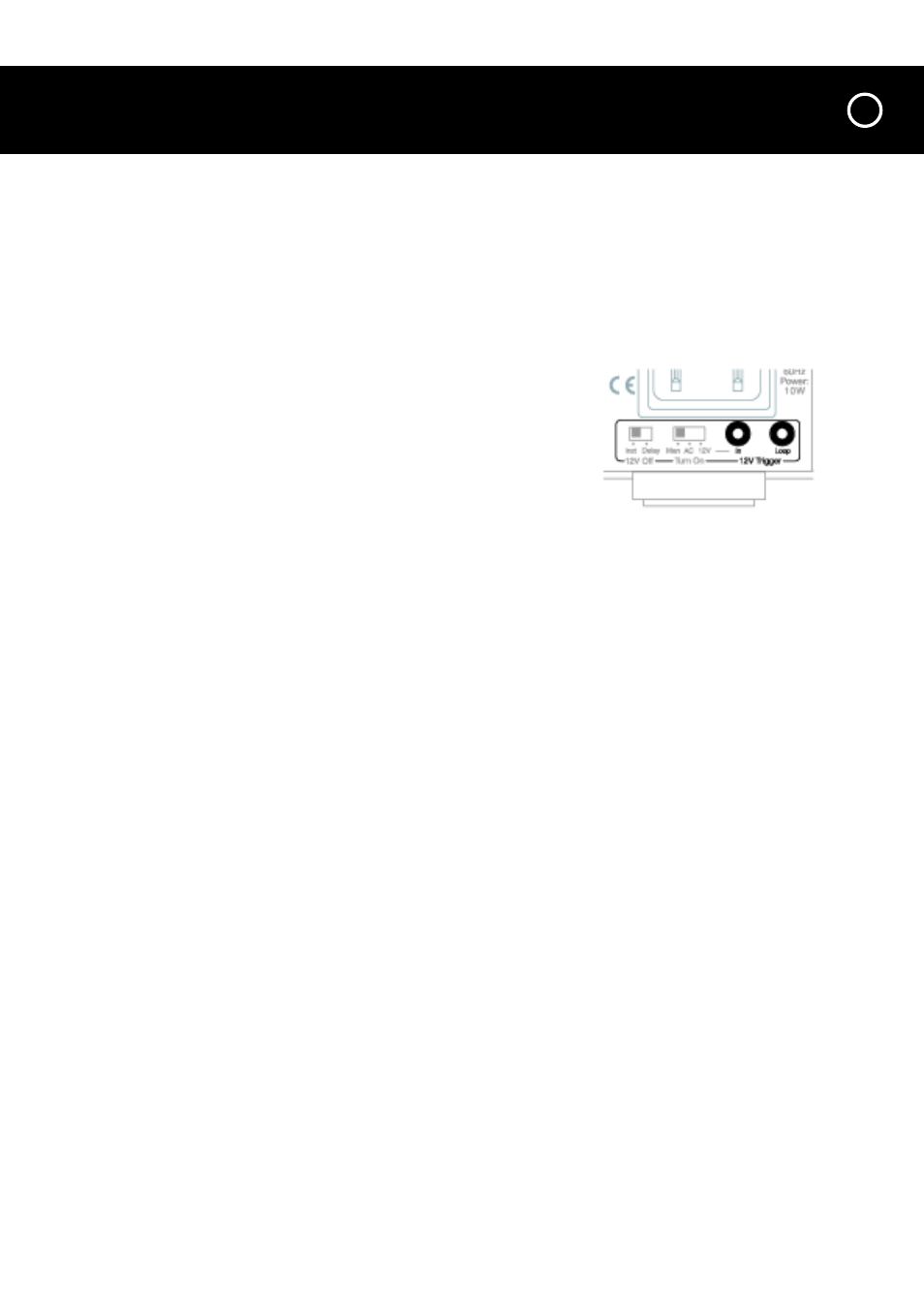

Входной триггерный разъем «12V Trigger In»
Входной триггерный разъем «12V» системы охлаждения Zbreeze предназначен для подключения мини-штекера на
2,5мм. Для подключения системы охлаждения Zbreeze по триггерной схеме вставьте штекер, расположенный на
одном конце кабеля, входящего в комплект поставки, в разъем «In», а штекер, расположенный на другом конце
данного кабеля – в триггерный выход «12V» системного контроллера или предусилителя. Некоторые компоненты,
включая контроллеры пространственного звучания Parasound, могут быть оснащены триггерным выходом на
3,5мм, поэтому для удобства пользователя мы включили в комплект поставки триггерный кабель с мини-штекерами
на 2,5мм и 3,5мм.
Если триггерный выход контроллера представляет собой клеммы «+» и «-», вы можете обрезать штекер на 2,5мм
на одном конце кабеля, входящего в комплект поставки, и подсоединить оголенные провода к данным клеммам.
Провод с белой полосой соответствует штырьковому контакту штекера, а неотмаркированный провод
соответствует цилиндрическому контакту штекера.
Примечание: Если схема работы триггера основана на источнике
постоянного тока, то штырьковый контакт при триггерном подключении
должен быть «+» (плюсовым), а его цилиндрический контакт должен быть «–
» (минусовым). Отпирающий ток системы охлаждения Zbreeze составляет
15мА.
Триггерный разъем «12V Trigger Loop»
Разъем «Loop» используется для соединения со входом «12V» для
«последовательной» передачи триггерного напряжения в 12В на
дополнительное устройство. Данный разъем позволяет вам подключить
дополнительное устройство и использовать функцию передачи напряжения
в 12В на триггерный вход.
Гнездо для подключения сетевого кабеля
Настройте переключатель напряжения питания переменного тока, прежде чем подключить сетевой кабель к
системе охлаждения Zbreeze и установить оборудование.
Примечание: Если управление системой охлаждения Zbreeze осуществляется вручную, то источник питания
переменного тока должен быть настроен на одно напряжение (без переключения). Если источник питания рассчитан
на переключение , то включение системы охлаждения Zbreeze должно осуществляться с помощью переключателя
«Turn On», установленного в положение «AC».
Принцип работы системы охлаждения Zbreeze
Устройство Zbreeze представляет собой охлаждающий вентилятор, предназначенный для предотвращения
образования зоны застойного воздуха. Система охлаждения Zbreeze работает так же долго, как и включенное
оборудование, при любой выбранной вами скорости.
Систему Zbreeze следует устанавливать над компонентом, генерирующим тепло. Устройство Zbreeze будет
всасывать нагретый воздух, выделяемый данным компонентом, и распылять его через отверстия в верхней
крышке и тыловой панели системы охлаждения. Такая циркуляция воздуха предохранит компонент, генерирующий
тепло, или компонент (компоненты), установленные над ним, от перегрева.
Если вы сможете обеспечить наличие свободного пространства между системой охлаждения Zbreeze и
компонентами, установленными над и под ним, то эффективность использования системы повысится, а также
будет сведен к минимуму акустический шум. При установке в рековую стойку достаточно оставить одну рейку
свободной над и/или под системой охлаждения Zbreeze.
