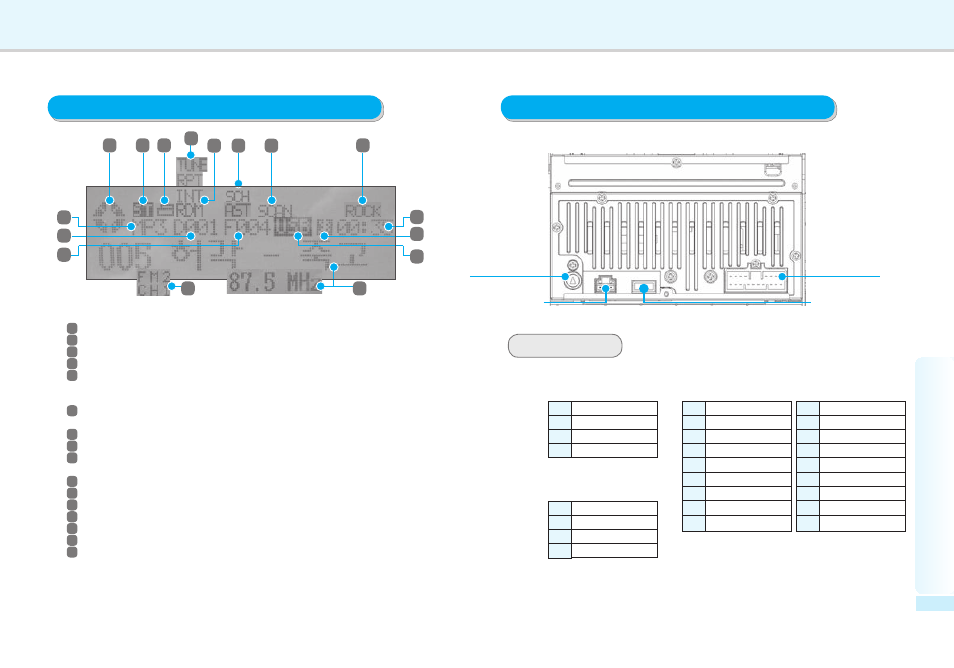

ИНФОРМАЦИЯ НА ДИСПЛЕЕ
ТЫЛЬНАЯ ЧАСТЬ
РАЗЪЕМ
Основной 18-контактный
Разъем для подключения
4-контактный
Разъем для подключения
10
Динамик задний правый (-)
Подсветка (-)
Антенна
Пульт ДУ на рулевом колесе
«МАССА»
Микрофон -
Пульт ДУ на рулевом колесе
Динамик задний левый (-)
11
12
13
14
15
16
17
18
Динамик передний левый (-)
1
AUX L
AUX R
«МАССА»
Сигнал
«МАССА» (-)
USB, данные (+)
USB, данные (-)
2
3
4
1
2
3
4
Vcc +5 В
►Разъем AUX
►USB-разъем
4-контактный разъем
Разъем для подключения
Разъем для подключения
антенны
1
Динамик передний правый (+)
Динамик задний правый (-)
Подсветка (+)
Acc
Линия обратной связи (+)
Микрофон (+)
Динамик задний левый (+)
Динамик передний левый (+)
2
3
4
5
6
7
8
9
Динамик передний правый (-)
► 18-контактный основной разъем и разъем для
подключения динамиков
MP3/WMACD, CD, USB, BT, AUX, RADIO
Автомобильная аудиосистема
KCB-1500
9
1
Воспроизведение загруженного компакт-диска
2
Режим FM STEREO активирован
3
Активация воспроизведения папки
4
Ручной поиск радиостанций
5
Активация функций RPT, INT, RDM
► RPT(повторное воспроизведение вкл.), INT(воспроизведение начальных фрагмен-
тов вкл.), RDM (воспроизведение в случайном порядке вкл.)
6
SCH : Активация поиска записей на компакт-диске/USB-накопителе
►AST : Активация функции автоматического сохранения радиостанций
7
SCAN : Активация функции сканирования радиочастот
8
один из 5 режимов эквалайзера
9
Формат воспроизводимого файла (Режим воспроизведения; компакт-диск с записями
формата MP3/WMA)
10
Номер текущей папки (в режиме MP3)
11
Номер файла (в режиме MP3)
12
Воспроизведение подсоединенного USB-накопителя
13
Активация подключенного телефона с функцией Blutooth
14
Время воспроизведения
15
Диапазон радиочастот и канал (FM1,F,2,AM/CH 1~6)
16
Звук / назв. файла / уровень громкости / BT / частота
►TONE : Параметр воспроизведения звука
►CD/USB : Назв. файла
►BT Установка: Настройка режима
►RADIO : Частота
►BLUETOOTH : Режим использования гарнитуры
►BT AUDIO/ AUX : Режим
1
9
