14
Русский
Установка
Композитный
видеовыход
1............................................................................................... Шнур питания
2....................................................................... *Кабель с 3 разъемами RCA
3..... *15-контактный переходник на 3 компонентных разъема RCA/HDTV
4..........................................*Аудиокабель со штекером и разъемами RCA
5..........................................................*Кабель композитного видеосигнала
6.......................................................................................Кабель DVI – HDMI
AUDIO1
AUDIO2
AUDIO3
AUDIO
-
OUT
12V
-
RELAY
RJ
-
45
RS
-
232
S
-
VIDEO
VIDEO
VGA-OUT
VGA2-IN
VGA1-IN/SCART
DVI-D
HDMI
USB
L
R
E62405SP
R

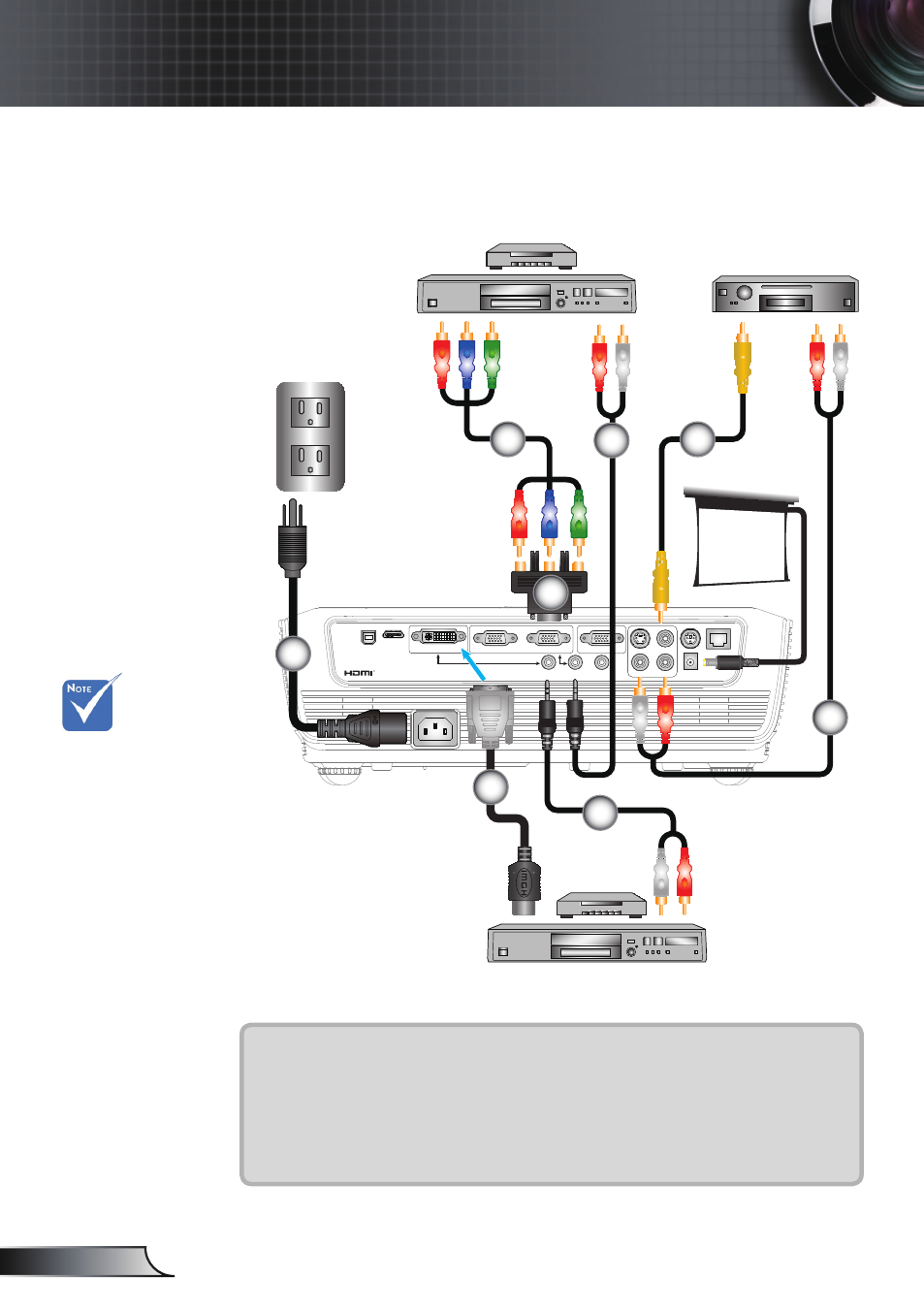

Подключение к разъемам видеосигнала/
VGA1-IN/SCART/HDMI
DVD-плейер, телеприставка,
приемник HDTV
Выход +12 В
2
4
DVD-плейер,
телеприставка,
приемник HDTV
1
3
4
5
4
6
В связи с
различными
условиями
использования
в каждойстране,
в некоторыхрегионах
в комплект
поставки могут входить
разные
принадлежности.
(*) Дополнительная
принадлежность
