6

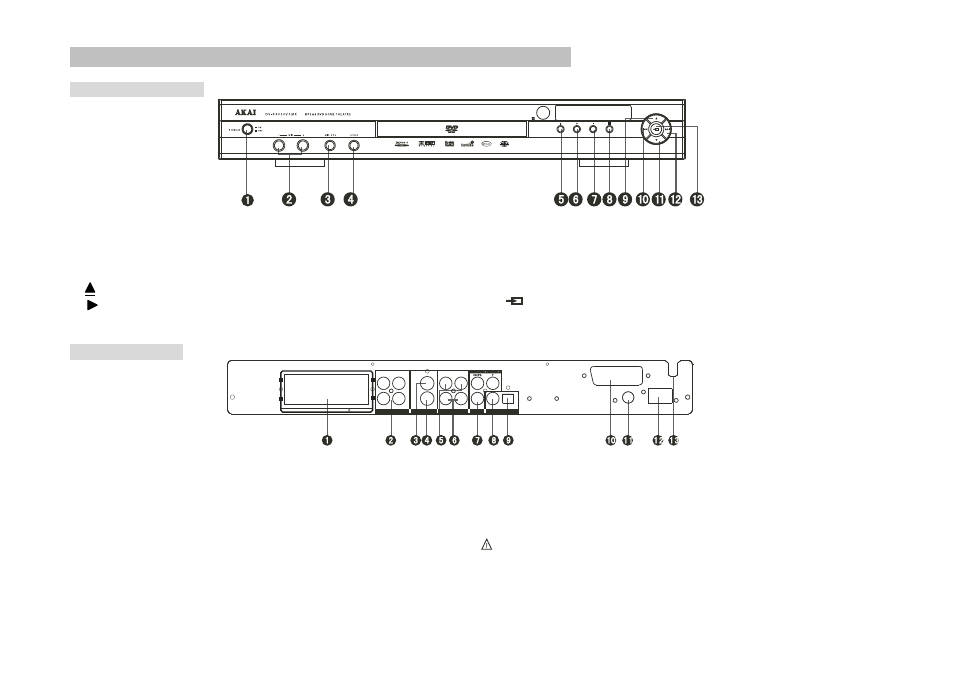

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И РАЗЪЕМОВ
ПЕРЕДНЯЯ ПАНЕЛЬ
1. POWER ON/OFF - кнопка включения/ выключения
2. 1-MIC-2 - гнезда для подключения микрофонов
3. MIC VOL - ручка регулировки громкости микрофонов
4. ECHO – ручка регулировки уровня эха
5. - кнопка выдвижения лотка для загрузки дисков
6.
- кнопка воспроизведения
7. - кнопка паузы при воспроизведении
8. - кнопка остановки воспроизведения
9.  - кнопка увеличения громкости звучания
10. - кнопка перехода назад
11.  - кнопка уменьшения громкости звучания
12. - кнопка перехода вперед
13.
- кнопка переключения режимов
ЗАДНЯЯ СТЕНКА
SW C SR SL R L
+
- -
+
OPTICAL C O A X IA L S -V ID E O R 1 R 2
L1 L2
R 1 R 2 C r/P r
V ID E O L1 L2
SCART
SPEA K ER S [IM PED A N C E:8~16] VIDEO 2CH AUDIO IN 2CH AUDIO OUT DIGITAL AUDIO
FM AM
1. Разъемы (клеммы) для подключения акустических сис-
тем (громкоговорителей)
2. Аудиовходы 2 каналов
3. Композитный видеовыход
4. S-видео выход
5. Аудиовыходы левых каналов
6. Аудиовыходы правых каналов
7. Компонентные видеовыходы Y/Cb,Pb/Cr,Pr 8. Коаксиальный цифровой выход
9. Оптический цифровой выход
10. Выход SCART
11. Гнездо для подключения FM антенны
12. Гнездо для подключения AM антенны
13. Шнур питания
При замене предохранителей отключайте шнур питания от сети
переменного тока.
