NVIP-3DN3010H/IRH-1P
Руководство пользователя, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
9
2. ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ

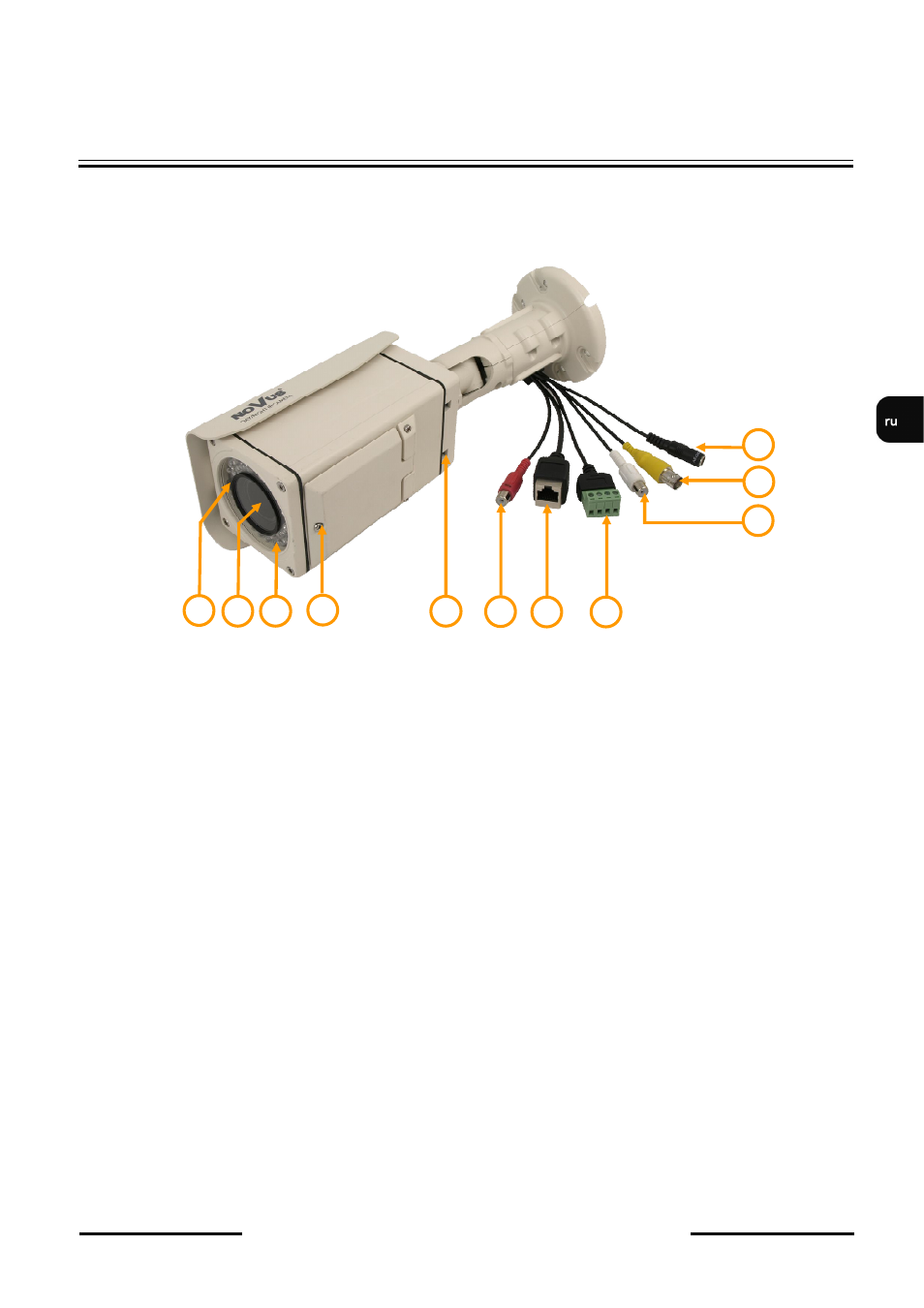

2.1. Описание ключевых разъемов и средств управления
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
1. Разъем для подключения источника питания 12В пост.тока
2. Выход BNC для подключения дополнительного внешнего монитора
3. Выход аудио (белый разъем)
4. Соединительный разъем входов/выходов тревоги
5. Ethernet-адаптер (разъем RJ-45)
6. Вход аудио (красный разъем)
7. Вентиляционные отверстия
8. Винт, фиксирующий крышку отсека технического обслуживания
9. ИК источник освещения
10. Объектив
11. Датчик освещенности
1
2
3
4
5
6
7
8
9
10
11
