NVPT-A111VRH - Активный приёмник видеосигнала по витой паре.
5
© Copyright 2005, Novus Security Sp. z o.o. Все права защищены

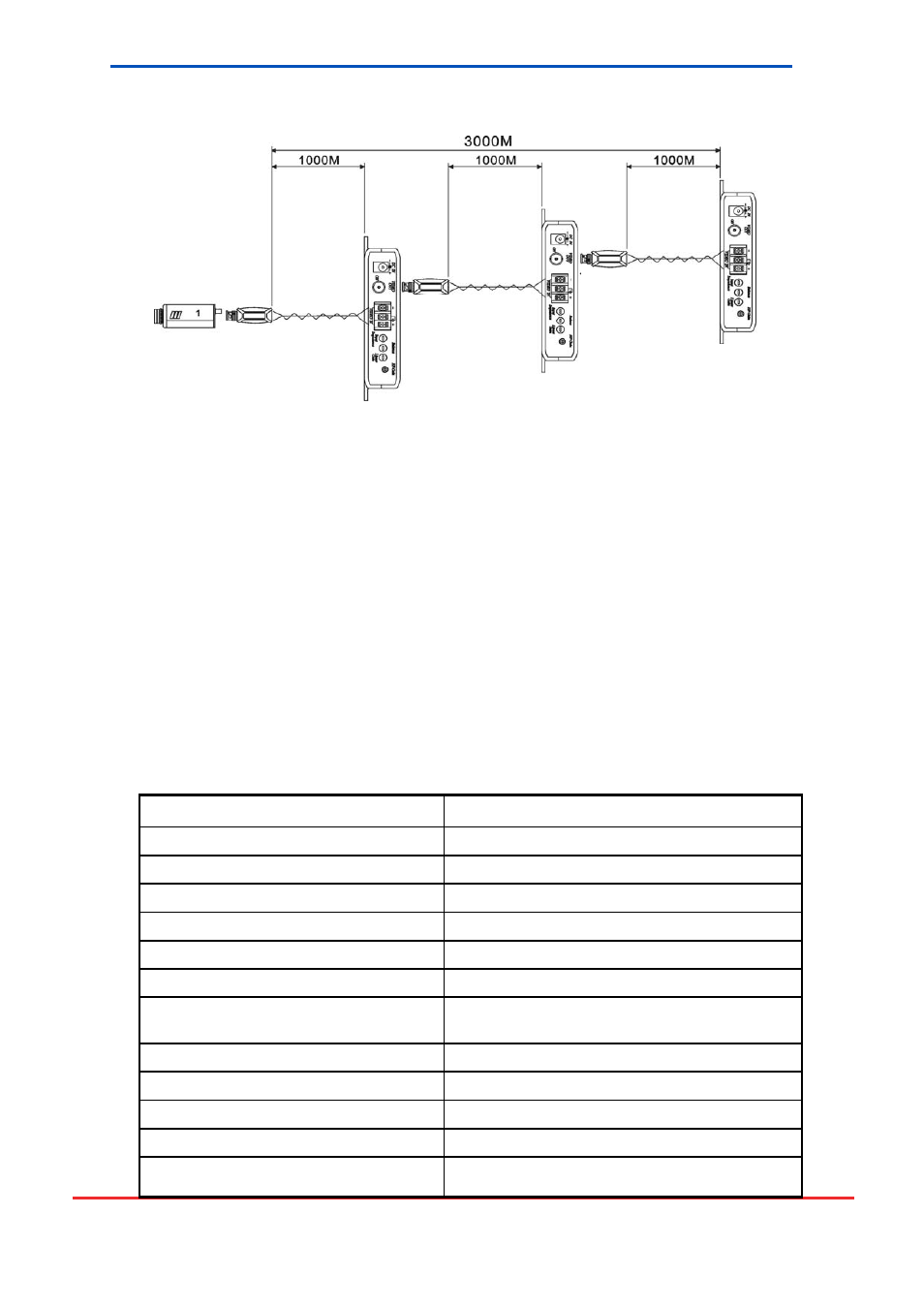

Подключив последовательно NVPT-111XX + NVPT-A111VRH можно обеспечить
передачу цветного видеосигнала на расстояние до 3000 метров.
Рекомендации:
Вышеупомянутые расстояния не предусматривают подключённых устройств
обработки сигнала (квадраторы, мультиплексеры, регистраторы), в связи с чем
расстояние передачи сократится на ~100-200м.
1.Устройства имеют функцию усиления и предусмотрены для линий передачи
видеосигнала на большие расстояния. Если расстояние передачи сигнала составляет
менее 100 м, могут возникать помехи или перебои. Для относительно небольших
расстояний передачи (менее 100 м) рекомендуется использовать пассивные
передатчики NVPT-111XX.
2. При отсутствии сигнала следует проверить правильность подключения
электропитания.
3. Также следует проверить правильность соединения всех кабелей и устройств.
4
. При отсутствии или помехах видеосигнала проверьте полярность ( +, - )
подключения.
Спецификации:
NVPT-111VT
NVPT-111VT
NVPT-111VT
NVPT-A111VRH
NVPT-A111VRH
NVPT-A111VRH
NVPT-A111VRH
Входной видеосигнал
0.12-2 Vp-p
Входное сопротивление
45 - 175 Oм
Видеосигнал (выход)
1 Vpp, 75 Oм
Частотная характеристика
50 Гц - 5 MГц (-3 Дб)
Подавление шумов
> 70 Дб, 50 Гц
Регулировка усиления +6
Дб…+60 Дб при 5 MГц
Шумы
-50 Дб при +40 Дб (регулировка усиления)
-47 Дб при +60 Дб (регулировка усиления)
Потребляемая мощность
12 В DC, 150 мA (макс)
Защита входного сигнала
разрядник для защиты от перенапряжений
Индикатор
Красный диод LED — питание включено
Mатериал
Материал ABS
Размеры - ширина x высота x длина [мм]
138 x 77 x 28
