NV-KBD30 вер. 1.0 - Руководство пользователя
Все права защищены © NOVUS Security Sp. z o.o.
9
ОПИСАНИЕ КЛАВИАТУРЫ
3.3. Разъемы задней панели

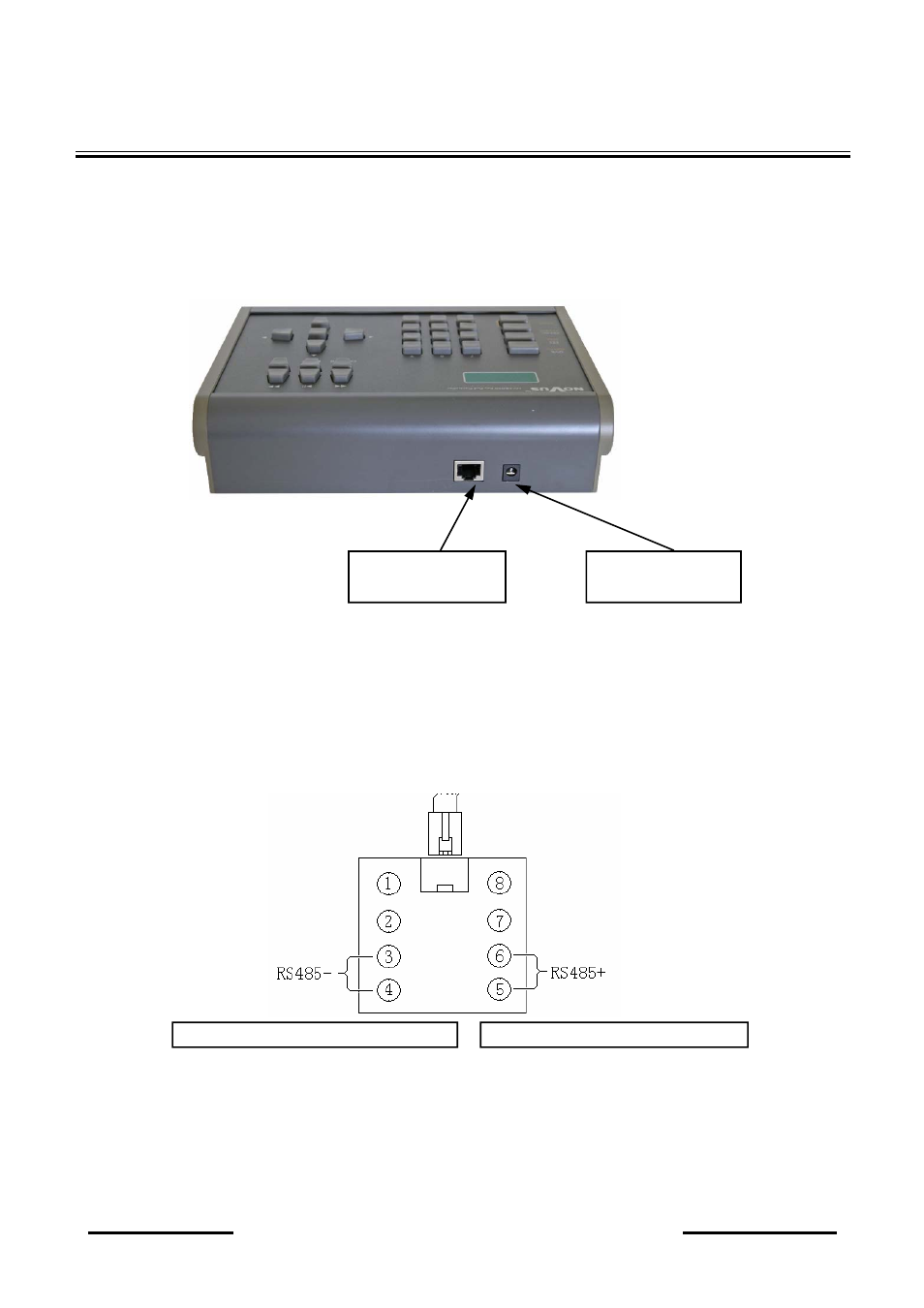

Вид задней панели
3.4. Соединительная коробка, подключенная к клавиатуре
Важно:
При использовании неоригинальных соединительных коробок цвета кабелей
определяются с помощью мультиметра и путем сравнения новой и оригинальной
соединительных коробок.
Гнездо питания
Порт RS-485
(RJ-11)
Контакт 3, Контакт 4: Витая пара, TX -
Контакт 6, контакт 7: Витая пара TX +
