Электрические разъемы и соединения – Инструкция по эксплуатации NOVUS NVIP-DN6137SD
Страница 42
Руководство пользователя NVIP-DN6137SD, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
42
б. Разъем VIDEO используется для подключения внешних мониторов или цифровых
видеорегистраторов. Выход может передавать аналоговый сигнал (BNC, 1,0 Vp-p, 75
Ом). Для подачи видеосигнала на выход BNC необходимо предварительно активировать
и настроить его (на вкладке VIDEO).
в. Разъем AUDIO отвечает за двустороннюю передачу аудио. Подключите аудиокабель
(входит в комплект поставки) к камере. Описание разъемов RCA:
Вход аудио - желтый разъем
Выход аудио - белый разъем
г. Разъем LAN используется для подключения камеры к локальной сети Ethernet.
6.2. Соединения входов/выходов тревоги

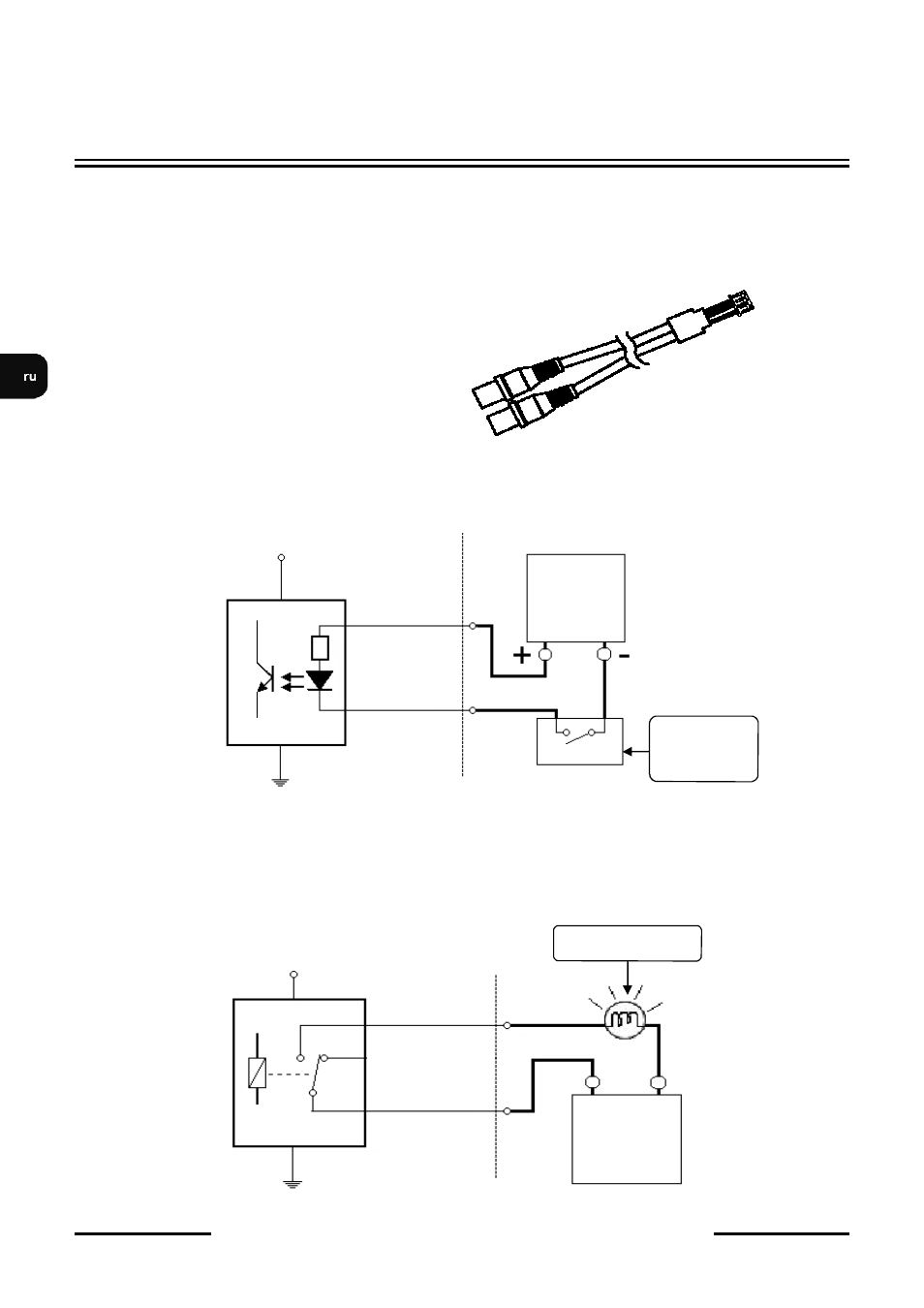

Стандартная схема соединения входов тревоги
ВНИМАНИЕ!
Соблюдайте полярность и поддерживайте подачу напряжения питания. IN COMM + является
общим разъемом для всех входов и поэтому должен подключаться к +. Неправильное подключение
может привести к повреждениям камеры.
Стандартная схема соединения релейных выходов тревоги
ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ
Kamera IP
Реле или
датчик
IN -
вход
тревоги
Вход тревоги
(IN COMM +)
Источник
питания 5-12В
пост.тока
КАМЕРА
Общий
РЕЛЕЙНЫЙ
выход
РЕЛЕЙНЫЙ
выход
Индикатор
Питание
индикатора
КАМЕРА
