Meню регистратора – Инструкция по эксплуатации NOVUS NDR-EA2416
Страница 61
NDR-EA2104 / NDR-EA2208 / NDR-EA2416 Руководство пользователя, версия. 1.0
Все права защищены © AAT Holding sp. z o.o.
61
MEНЮ РЕГИСТРАТОРА
3.6.4. Текстовый вход

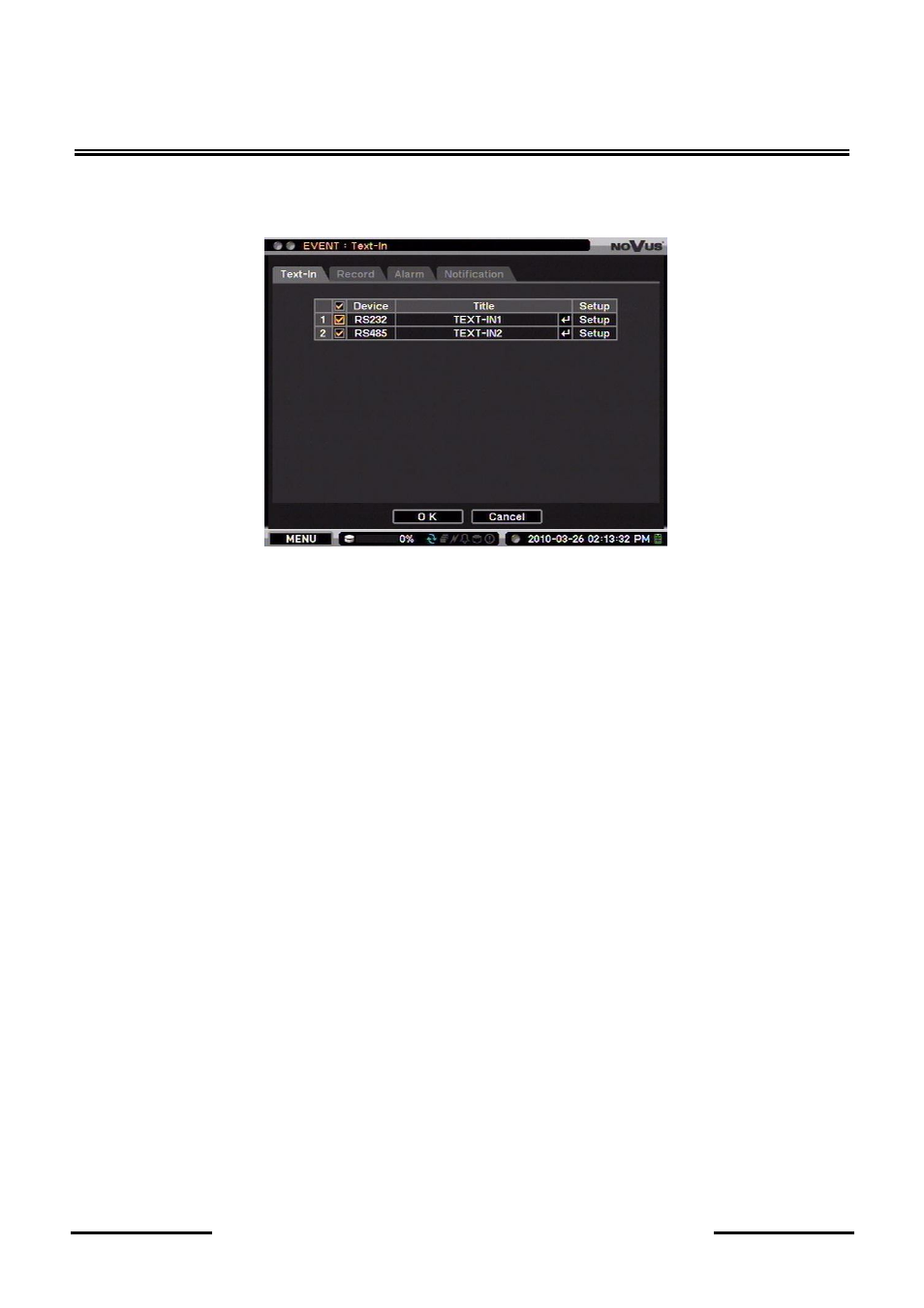

Выберите данное подменю, нажмите кнопку
ENTER
, после чего появится
с л е д у ю щ е е
окно:
Регистраторы поддерживают функцию одновременного отображения текста в формате ASCII
(поступающий с банкоматов, кассовых аппаратов, ПК с установленным ПО для контроля
доступа) и связанного с ним видеоизображения. Кроме того, к регистратору можно подключить
до 2 внешних устройств генерации текста через интерфейсы RS-232 и RS-485.
Примечание: Взаимодействие с внешними устройствами предполагает знание формата, в
котором передаются данные. Текстовые данные должны передаваться в формате
ASCII, последующие настройки должны производиться в соответствии с
устройствами подобного типа. При работе с устройствами, генерирующими
текст в соответствии с другими протоколами, добавить текст будет невозможно.
Примечание: При одновременном добавлении текста более чем на один канал может снизить
производительность системы.
Функция отображения текста может быть присвоена только двум видеовходам. Порт RS-232
используется для первого канала, а порт RS-485 - для второго.
Для отображения текста, как в режиме воспроизведения, так и режиме реального времени
выберите пункт OSD TEXT-IN (разделы 4 и 4.11 данного руководства).
Примечание: При использовании подключения по сети все данные по транзакциям
отображаются только в режиме воспроизведения.
При копировании записей происходит копирование транзакций только для
форматов *.exe и *.strg.
Примечание: При копировании видео в формате M4V транзакции, связанные с изображением,
не копируются.
