NV-MTX328 - Руководство по эксплуатации, Вер. 1.0
Все права защищены © NOVUS Security
25
RU
КОНФИГУРАЦИЯ МАТРИЧНОГО КОММУТАТОРА

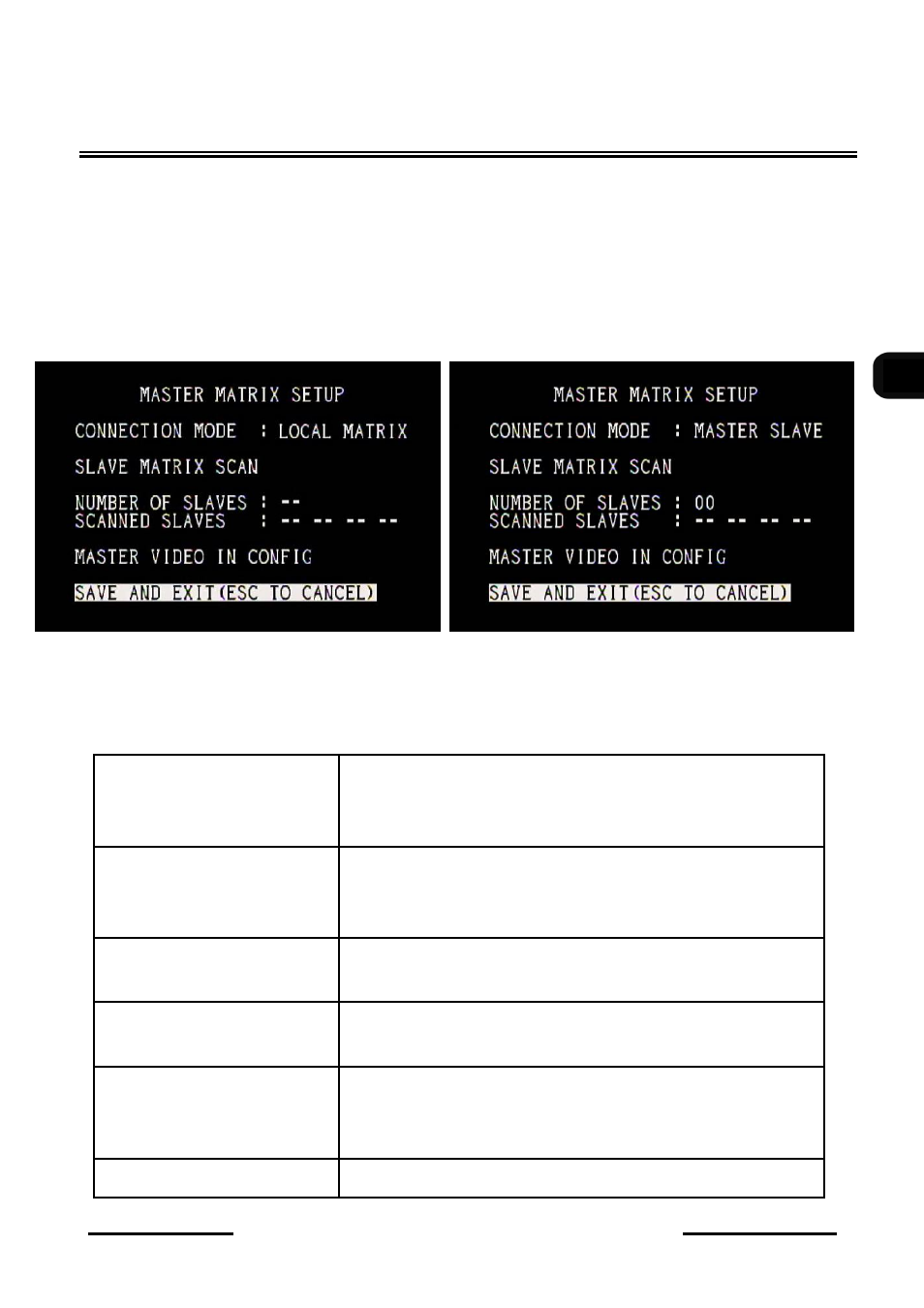

5.5.1. Конфигурация MASTER MATRIX
В этом меню можно настроить работу коммутатора, найти коммутатор SLAVE и
сконфигурировать входы коммутатора MASTER.
Коммутатор в режиме параллельного подключения и в режиме MASTER-SLAVE
Перед конфигурацией перевести коммутатор в режим MASTER SLAVE, а далее найти
коммутатор SLAVE и записать выполненные настройки. Далее войти в меню конфигурации
входов VIDEO-MASTER и «приписать» входы видео в коммутаторе MASTER.
1. CONNECTION MODE
Выбор режима соединения коммутаторов:
LOCAL MATRIX: для последовательного подключения
MASTER SLAVE: для соединения master slave
2. SLAVE MATRIX SCAN
Поиск коммутаторов SLAVE. Для включения функции необхо-
димо включить опцию MASTER SLAVE и сохранить изменения.
3. NUMBER OF SLAVES
Количество кадров (0~4) коммутаторов SLAVE в системе.
Функция доступна только в коммутаторах MASTER.
4. SCANNED SLAVES
Отображает ID найденных коммутаторов SLAVE (2~16).
Функция доступна только в коммутаторах MASTER.
5. MASTER VIDEO IN CONFIG
Вход в подменю в котором определяются конфигурация видео
каналов в коммутаторе MASTER. Отображает ID найденных
коммутаторов SLAVE (2~16).
Функция доступна только в коммутаторах MASTER.
6. SAVE AND EXIT
Сохранение конфигурации и выход из меню.
