Noirot Progtout - Инструкция (Страница 2)

Я управляю работой отопительных модулей и показываю состояние процесса обогрева.
Я командую, с помощью управляющего провода, работой отопительных модулей
оснащенных термостатами.
Я постоянно показываю режим обогрева (Conf Eco H.G. Arret) в двух зонах
Как посмотреть состояние процесса обогрева одним взглядом
Как оставаться хозяином при помощи маленького движения руки

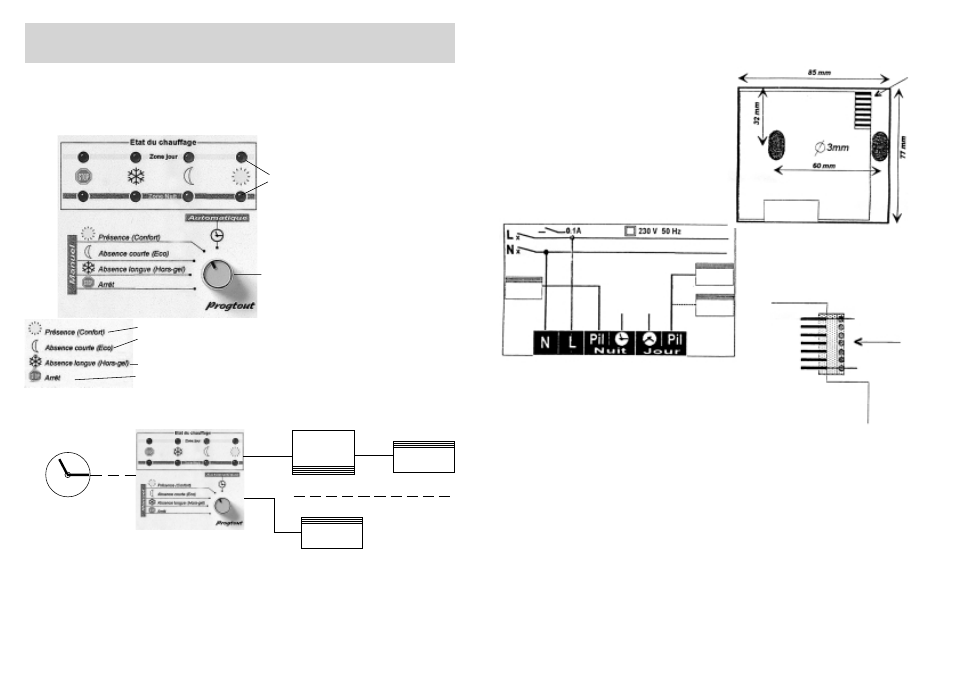

Кто я?
Светящиеся индикаторы
режимов
Управляющий регулятор
Температура воздуха, комфортная для Вас.
Температура сниженная на несколько
О С по отношению к
температуре confort.
Температура около 8
О С (когда Вас нет в комнате) .
Остановка нагрева.
Я могу использоваться как с программатором, так и без
него
программатор
Динамический
аккумулятор
4 режимов
отопительные
модули
отопительные
модули
Дневная зона
Ночная зона
Если Вы не имеете программатора, положение AUTOMATIQUE соответствует CONFORT
Я предлагаю 2 режима работы
АВТОМАТИЧЕСКИЙ Я передаю отопительным модулям команды, которые предоставляет мне
программатор отдельно для каждой из 2 зон. Мои индикаторы показывают состояние нагрева в
каждой из зон.
Вы можете, в любое время, оставить автоматическую программу и использовать режим Manuel
для выбора 1 го из 3 х режимов. Далее Вы можете возвратиться в режим Automatique
Установи меня
Устанавливайте меня на высоте взгляда и
на высоте руки.
1 Ослабьте два боковых винта на
крышке и снимите ее.
2 Зафиксируете прибор на стене при
помощи 2 винтов 3мм.
3 Подключите согласно схеме (провода
1.5 мм
2 ). Эта схема нарисована на
крышке.
управляющий
провод
управляющий провод
День Ночь
Соединения для
программатора
Отверстие для
соединения
Приемник соединителя
Винт
Основание прибора поможет Вам
отметить точки фиксации прибора
РУЧНОЙ Я передаю отопительным модулям 2 зон режим который Вы выберете. При этом
загораются соответствующие индикаторы (за исключением режима «Arret»). Это одинаково для
двух зон. Для остановки обогрева используйте режим Arret.
серый
провод
красный
провод
Если не работает
Отопительные модули не нагревают: проверьте питание. Читайте в инструкциях для отопительных
модулей.
Индикаторы не горят: кроме питания, проверьте внутренние соединения.
Отопительные модули неправильно реагируют на команды: проверьте соответствие между
нейтральным проводом отопительного модуля и коммутатора.
Отопительные модули не подчиняются 4 м режимам: Проверьте что модули могут поддерживать
эти режимы.
Note: Если питание прервано, индикаторы гаснут и команды не передаются.
В этом случае, отопительные модули работают в режиме Confort.
Характеристики
Питание 230 V + / 10 % 50 Hz 3VA
Количество модулей: 15 отопительных модулей на зону.
Память не сбрасывается в случае потери напряжения.
4 Закройте коробку и закрутите два винта.
( Убедитесь чтобы провода не пережимались между основой и
коробкой)
5 Устанавите кнопку управляющего регулятора и прижмите ее
при помощи предоставленного ключа.
Соедините провода от таймеров двух зон или от программатора.
Если эти провода не используются, я буду работать только в ручном
режиме
Соедините выходы с управляющими проводами отопительных
модулей каждой из зон. (Максимально 15 модулей на зону)
