Инструкция по эксплуатации Noirot Sensual SAS
Страница 3
4)
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Установка должна включать механизм всеполюсного соединения, имеющий
расстояние между открытыми контактами по меньшей мере 3 мм.
Электрическое питание должно защищаться дифференциальным остаточным
механизмом тока, равным 30 mA в случае установки в помещении, содержащем
ванну или душ.
Электрическое соединение не требует демонтажа прибора.
Прибор не должен устанавливаться под розеткой с фиксированным положением.
Использовать гибкий кабель (3Х1 или 1.5 мм2 А0VVF), приготовленный заранее
и присоединить к сети посредством коробки соединения (коричневый провод
- фаза, синий провод - нейтральный и черный провод - управляющий)
Черный провод, предназначен для соединения с программирующим
устройством, с целью изменять режимы функционирования аппарата в
соответствии с заполненностью помещений.
В случае установки без программирующего устройства, он не используется. В
этой ситуации, рекомендуется изолировать его от любого контакта с
электричеством, обернув его изолентой.
Черный провод ни в коем случае не должен соединяться с заземлением
или зеленым/желтым проводом.
Если кабель питания поврежден, он должен быть заменен изготовителем, его
гарантийной службой или человеком необходимой квалификации, чтобы
избежать опасности.
Проверьте надлежащее соединение проводов в клеммах коробки соединения.
Так как этот прибор имеет ДВОЙНУЮ ИЗОЛЯЦИЮ, он ни в коем случае не
должен соединяться с землей.
4
5
В а ж н о :
ь
Замечание:
режимы функционирования
отличаются видом своих сигналов,
измеренных по отношению к
нейтральному
Режим
Вид
Напряжению
сигнала
по отн. к нейтр.
Confort
0 В.
Eco
230 В.
Hors gel
115 В. отриц.
Arret
115 В. полож.
Любая разборка аппарата должна быть осуществлена при предварительно
отключенном питании и квалифицированным человеком, управляющий провод
также должен быть отсоединен.
5)
ФУНКЦИОНИРОВАНИЕ

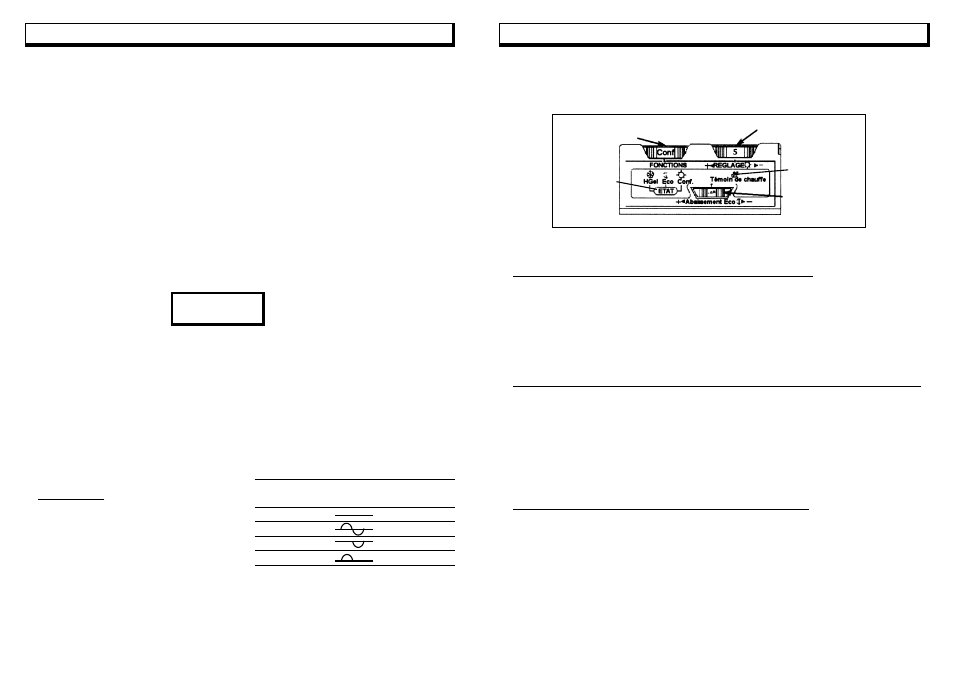

Рис. D
Кнопка регулировки 2
Кнопка
регулировки 3
Переключатель 1
Индикатор тепла
Индикаторы
режимов
работы
ь
КОРОБКА УПРАВЛЕНИЯ (рис. D) ВКЛЮЧАЕТ В СЕБЯ:
- 1 переключатель (1 рис.D) с 5-ю функциями ARRET/ CONF/ ECO/ HGEL/ PROG.
- 1
кнопка регулировки температуры CONFORT (2, ðèñ.D)
- 1
кнопка регулировки температуры ECO (3, ðèñ.D)
- 1
индикатор тепла.
- 1 индикатор функционирования
ь
ПЕРЕКЛЮЧАТЕЛЬ (1, рис.D ) , ПОЗВОЛЯЮЩИЙ ВЫБИРАТЬ 5 ФУНКЦИЙ:
- ARRET
: остановка аппарата.
- CONF: поддерживает в комнате режим Conf., регулируемый кнопкой (2, рис.D)
- ECO: поддерживает в комнате режим Eco., регулируемый кнопкой (3, рис.D)
- HGEL: поддерживает в комнате режим Hors-Gel (Антизамерзание).
- PROG: позволяет устанавливать другие запрограммированные режимы
функционирования.
ь
РЕГУЛИРОВКА ТЕМПЕРАТУРЫ РЕЖИМА CONFORT:
- Поместить переключатель функций 1, рис. D íà Confort и кнопку 2, рис. D в
положение Maxi (максимальное), индикатор тепла загорится.
- Закрыть двери в комнате. Дождаться, когда температура поднимется до желаемой (18-
20
о
С на термометре). Когда температура установится, медленно вращать кнопку 2, рис.
D
в правую сторону, пока индикатор тепла не погаснет.
- Вращать ОЧЕНЬ МЕДЛЕННО кнопку 2, рис. D до тех пор пока не загорится
индикатор тепла. Температура 18-20
о
С, в целом, находится между 5 и 8.
Электронноя регулировка этого аппарата задумана так, чтобы она было максимально
экономичным.
