ВНИМАНИЕ!
Не нужно устанавливать два устройства ECO-6 на одну и ту же зону программирования.
Обязательно соблюдайте полярность соединений (фазы, нейтраль) для всех аппаратов
зоны (голубой = нейтраль).
Управляющий провод не должен быть соединен с землей.
Ни кассета, ни аппарат не могут быть соединены с заземлением.
«Главный аппарат»
«Подчиненный конвектор»
«Подчиненный излучатель»
Р N
го
лубой
коричневый упр. пр.(черн.)
аппарат
с программирующим
уст-вом
земля
нейтраль (голубой)
фаза
упр. пр.(чер.) упр. пров.
аппараты
с электронной
регулировкой
(максим. 20)
Программирующее уст-во
N (голубой)
Р (корич.)

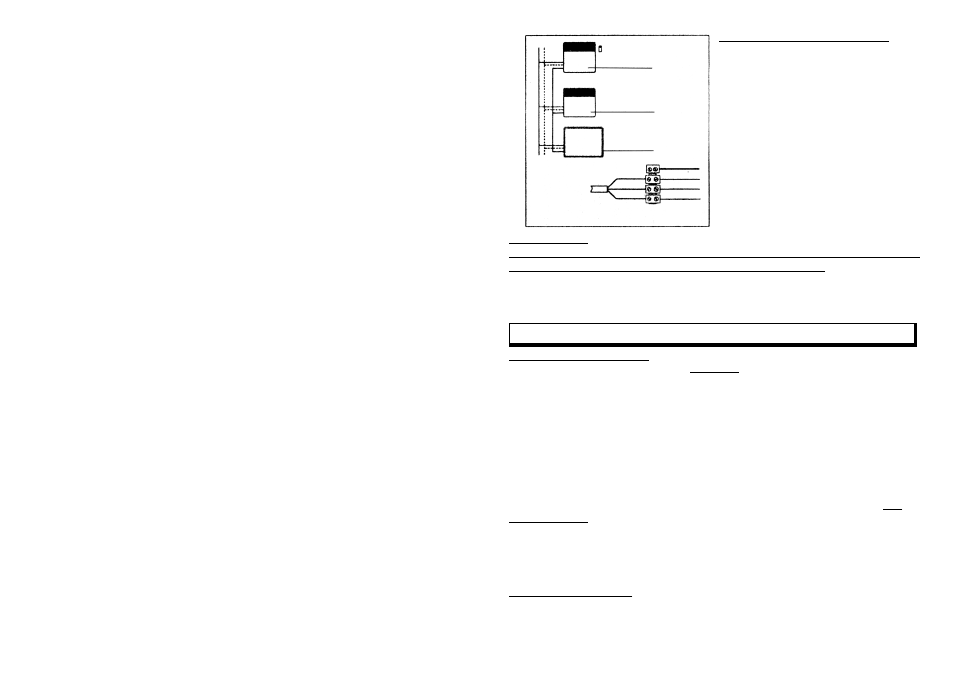

Пример зональной конфигурации
Аппарат, оснащенный кассетой ECO-6,
называется “главный” и его управляющий
провод соединен с управляющим проводом
аппаратов называемыми “подчиненными”:
он передает свою программу на различные
“подчиненные” аппараты с электронным
управлением.
Все аппараты, соединенные с “главным”
конвектором, получают одинаковую
программу (Confort, Eco èëè Hors-gel.) и
представляют собой зону
программирования.
Регулировки температур Confort (и в случае
необходимости Eco) производится на
каждом “подчиненном” аппарате,
соединенным управляющим проводом.
а) Регулировка дня и часа: (см. также рис. 2)
ВАЖНО:
- Чтобы избежать любого несоответствия между установленным и реальным
часом, вставка кассеты должна быть сделана в определенный полный час
(9.00, 10.00, 11.00 и т.д.)
- Описанные ниже операции должны быть начаты по крайней мере за 15 мин.
до этого полного часа.
а) Поместить кассету в гнездо конвектора. Дождаться, когда индикаторы замигают
(приблизительно 10 минут).
b) Вытащить кассету и выставить день на регуляторе “неделя”, (например: “Р1” для
понедельника, “Р2” для вторника и т.д. и “Р6” для субботы, “Р0” для
воскресенья).
с) Чтобы установить час, установить регулятор “выходной” на Р0 для 9.00 ч.(или
соответственно Р1 для 10.00 ч., или Р2 для 11.00 ч., или Р3 для 15.00 ч., или Р4 для
16.00 ч., или Р5 для 17.00 ч., или Р6 для 20.00 ч.).
d) Поместить белый переключатель С в положение летний или зимний час.
е) Снова установить кассету, 2 индикатора замигают.
f) В нужный час нажать на кнопку “ввод часа” до тех пор пока индикаторы на
лицевой панели прекратят мигать (приблизительно 5 сек.)
b) Установка программ.
6 программ отопления (Р1-Р6), также как программа Hors-gel (Антизамерзание)(Р0)
пожизненно сохраняются в памяти и доступны по запросу. ( см. графики,
повторенные на этикетке кассеты) (рис.2).
4) ВВОД В ЭКСПЛУАТАЦИЮ
